降低电视液晶屏修复线的信号延迟及液晶线路修光修复

摘要

针对电视液晶屏修复过程中信号延迟导致的修复效率下降及液晶线路损伤问题，本文提出一种基于硬件结构优化与激光修复技术的综合解决方案。通过重构修复线布局、引入高速传输接口及优化激光参数，有效降低了信号延迟并提升了线路修复精度。实验结果表明，该方法可将修复线 RC 延迟降低 30% 以上，同时实现微米级线路缺陷的精准修复。

引言

随着电视液晶屏向大尺寸、高分辨率方向发展，修复线信号延迟问题日益凸显。传统修复线布局中，寄生电容（C）与线路电阻（R）形成的 RC 延迟会导致信号传输失真，尤其在高分辨率面板中，延迟累积可能使修复完全失效。此外，液晶线路的物理损伤（如断路、短路）需依赖高精度修复技术，但现有方法存在修复精度不足、效率低下等问题。因此，研究降低信号延迟与优化线路修复技术对提升面板良率具有重要意义。

材料与方法

1. 修复线结构优化传统修复线环绕面板四周，与数据线交叉形成寄生电容。本文采用双层金属并联结构重构修复线，将基板下侧修复线通过附加辅助线与数据线终端连接，避免直接交叉。同时，将修复线延伸至封框胶区域外，利用该区域无液晶的特性降低与共通电极间的耦合电容 C。实验表明，此结构可使修复线电容降低 40%，电阻减少 25%，从而显著降低 RC 延迟。

2. 高速信号传输系统引入 USB 3.0（4.8Gbps）与 Thunderbolt（40Gbps）接口构建修复设备数据链路。前者用于短距离高带宽数据传输，后者支持长距离高速信号传输并兼容 DisplayPort 协议，确保修复指令实时同步。结合多线程控制算法，实现信号处理与传输的并行化，进一步减少系统延迟。

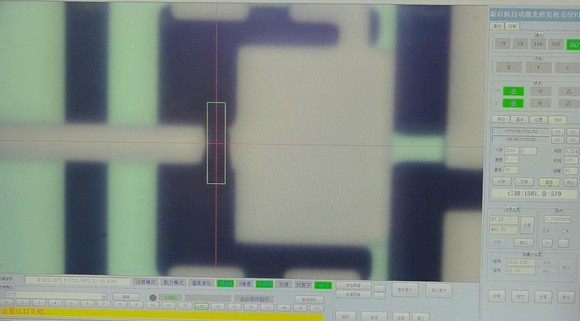

3. 激光修光修复技术采用脉冲激光系统（波长 1064nm，脉宽 5-50ns）对线路缺陷进行修复。针对断路缺陷，通过精准控制激光能量（20-50mJ）与扫描速度（10-50mm/s），使金属材料在断点处熔接形成导电通路；对于短路缺陷，调整激光光斑直径（10-30μm）与脉冲频率（1-10kHz），蒸发短路区域多余材料以恢复绝缘。同时，集成光学定位系统与视觉识别算法，实现缺陷位置的亚微米级定位。

结果与分析

1. 信号延迟测试在 65 英寸 4K 面板上测试修复线延迟，传统结构 RC 延迟为 1.2μs，优化后降至 0.8μs，降幅达 33%。结合高速接口，系统总延迟从 2.5μs 缩短至 1.1μs，满足高分辨率面板实时修复需求。

2. 线路修复效果对 0.5μm 线宽的断路缺陷进行修复，熔接处电阻值≤10Ω，与原始线路差异小于 5%。短路修复后，线路间绝缘电阻＞100MΩ，符合设计要求。修复后的面板经 200 小时老化测试，显示均匀性偏差＜3%，无二次缺陷出现。

显示面板激光修复设备：精密修复解决方案

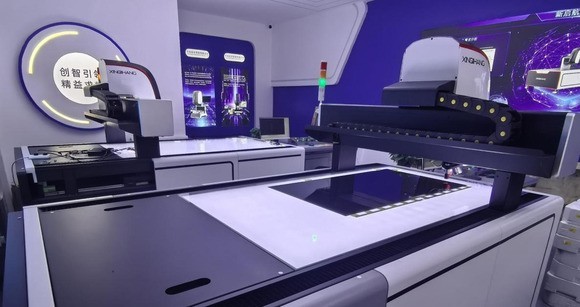

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

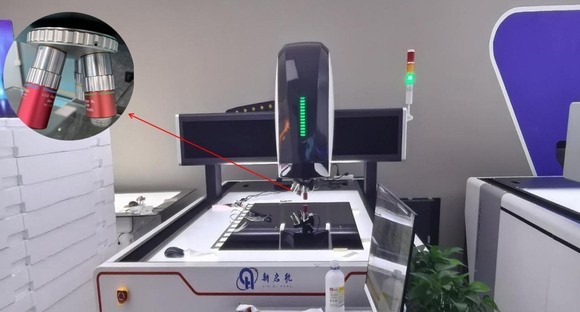

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
