液晶屏短路环的激光切割方案及相关 TFT-LCD 激光修复方法

引言

在液晶屏制造与使用过程中，短路环的出现会严重影响电路信号传输，导致显示异常。同时，TFT-LCD 的其他故障也制约着产品质量。研究高效的液晶屏短路环激光切割方案及 TFT-LCD 激光修复方法，对提升液晶屏良品率与生产效率意义重大。

液晶屏短路环激光切割方案

激光切割原理

激光切割基于高能量密度激光束的热效应。当激光束聚焦于液晶屏短路环部位时，瞬间产生的高温使短路环处的材料迅速熔化、气化，从而实现切割分离，消除短路现象。由于激光束光斑小、能量集中，能够精准作用于微小的短路环区域，在去除短路故障的同时，最大限度减少对周边正常线路和元件的影响 。

切割设备要求

切割设备需配备高精密激光发生器，能输出稳定且能量可控的激光束；同时搭配高精度显微镜与图像识别定位系统，通过高清成像和智能算法，实现对短路环位置的精准识别与定位，误差控制在微米级别，确保激光束准确作用于目标区域。此外，设备还需具备稳定的运动控制平台，保障切割过程中液晶屏的平稳固定与精确移动。

切割操作流程

首先，将存在短路环故障的液晶屏放置于设备工作台上，利用定位系统进行精准定位；然后，通过显微镜观察和图像分析，确定短路环具体位置与尺寸；接着，根据短路环材料特性与故障情况，设置合适的激光参数，如功率、脉冲频率、光斑直径等；最后，启动激光切割程序，按照预设路径对短路环进行切割，并在切割后再次检测，确认短路问题是否解决。

相关 TFT-LCD 激光修复方法

薄膜晶体管（TFT）故障修复

TFT 出现阈值电压偏移、沟道电阻异常等故障时，采用激光退火技术。通过控制激光能量与作用时间，对 TFT 半导体层局部加热，改善晶体结构，调整载流子浓度和迁移率，恢复 TFT 正常性能；对于沟道电阻问题，利用激光微调技术，对沟道区域进行加工，改变其物理特性，优化电阻值。

线路断路修复

针对 TFT-LCD 线路断路故障，利用激光的高能量使断路处的导电材料瞬间熔化，冷却凝固后重新连接形成通路。在修复过程中，依靠高精度定位系统和图像处理技术，精确锁定断路位置，同时严格控制激光参数，避免因能量过大损伤周边线路。

液晶层缺陷修复

当液晶层存在气泡、液晶分子取向不一致等缺陷时，低能量激光照射可使液晶材料重新流动。通过合理设置激光照射区域与能量分布，促使气泡消除、液晶分子有序排列，改善液晶层均匀性，从而提升屏幕显示质量 。

显示面板激光修复设备：精密修复解决方案

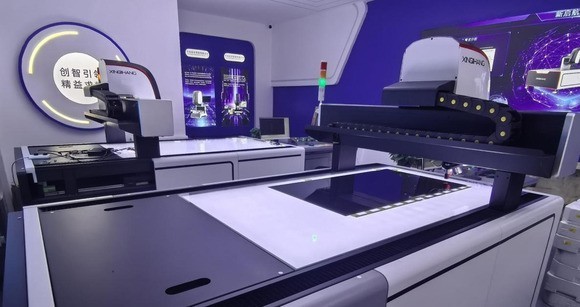

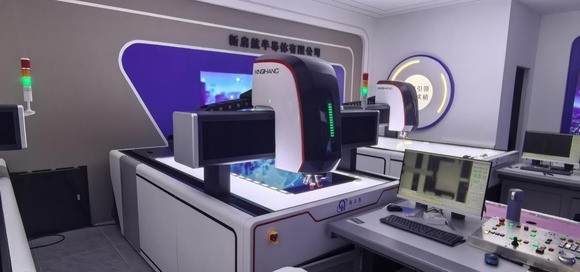

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式
，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

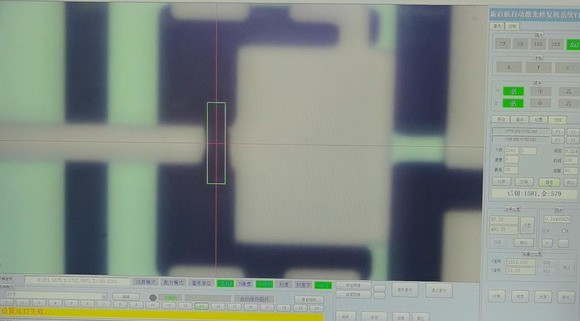

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
