内藏式触控高分子分散液晶结构的光学复合结构及 TFT-LCD 激光修复

引言

内藏式触控高分子分散液晶结构的光学复合结构，融合了触控功能与液晶显示特性，在提升显示设备集成度与轻薄化方面具有显著优势，广泛应用于各类智能终端。然而，该结构中的 TFT-LCD 在制造与使用过程中易出现故障，研究有效的激光修复技术对保障产品性能至关重要。

内藏式触控高分子分散液晶结构的光学复合结构

内藏式触控高分子分散液晶结构的光学复合结构，将触控电极巧妙集成于高分子分散液晶层中。高分子分散液晶由微小液晶微滴分散于高分子聚合物基体构成，未施加电场时，液晶微滴无序排列，光线散射，呈现不透明状态；施加电场后，液晶微滴有序取向，光线透过，实现透明显示 。触控电极与液晶层结合，通过检测电容变化感知触摸信号，同时不影响液晶显示的光学性能。该结构通过合理设计光学膜层与电极布局，优化光线传播路径，提升显示对比度与触控灵敏度，实现显示与触控功能的高度集成。

TFT-LCD 在光学复合结构中常见故障

薄膜晶体管（TFT）故障

TFT 作为 TFT-LCD 的核心元件，易因制造工艺缺陷，如光刻精度不足、薄膜沉积不均匀等，导致晶体管的阈值电压偏移、沟道电阻异常等问题。这些故障会影响像素的驱动能力，造成显示画面出现亮度不均、色斑、局部闪烁等现象。在光学复合结构中，TFT 故障还可能干扰触控信号检测，降低触控准确性。

线路断路与短路

在光学复合结构的复杂制造过程中，TFT-LCD 的驱动线路可能因外力挤压、材料应力等因素出现断路；或因绝缘层破损、异物残留引发短路。断路使像素失去驱动信号，在显示画面产生固定亮线或暗线；短路则导致信号串扰，引起图像错乱、花屏等显示故障，同时影响触控功能的正常运行。

液晶层缺陷

光学复合结构中的液晶层易出现液晶微滴分布不均、取向异常等缺陷。这可能是由于高分子分散液晶材料制备工艺不稳定，或在组装过程中受温度、压力影响所致。液晶层缺陷会降低显示对比度，使画面出现模糊、色彩失真等问题，还可能干扰触控信号的传导，影响触控响应速度。

TFT-LCD 激光修复方法

TFT 故障修复

针对 TFT 的阈值电压偏移等性能异常问题，可采用激光退火技术。通过精确控制激光的能量与作用时间，对 TFT 的半导体层进行局部加热退火处理，改善半导体材料的晶体结构，调整载流子浓度与迁移率，从而修复 TFT 性能。对于沟道电阻异常，利用激光微调技术，对沟道区域进行局部加工，改变沟道宽度或掺杂浓度，优化电阻值，恢复像素的正常驱动能力。

线路故障修复

对于 TFT-LCD 的线路断路故障，激光修复利用高能量激光束使断路处的导电材料瞬间熔化，冷却后重新连接形成通路。针对短路故障，激光以高能量密度去除短路点的多余导电物质，恢复线路绝缘性。在修复过程中，借助高精度显微镜与图像识别系统精准定位故障位置，通过调节激光的波长、光斑大小和能量分布，实现对微小线路的精确修复，避免损伤周边电路。

液晶层缺陷修复

当液晶层出现液晶微滴分布不均或取向异常时，可利用激光的热效应进行修复。通过低能量激光照射缺陷区域，使液晶微滴重新流动，在冷却过程中实现均匀分布与有序取向。对于局部液晶层厚度不均的问题，可通过激光辅助加热与压力调控，使液晶材料重新分布，改善液晶层的均匀性，提升显示与触控性能 。

显示面板激光修复设备：精密修复解决方案

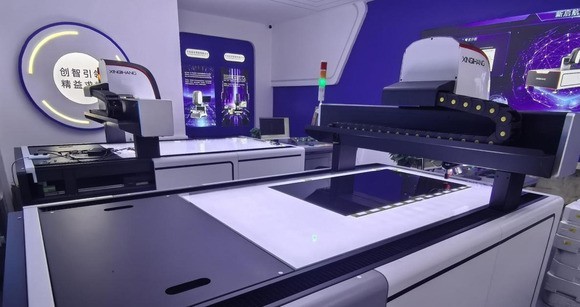

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
