液晶屏幕 AOI 异常检测及 TFT-LCD 激光修复方法

引言

在液晶屏幕生产制造中，自动光学检测（AOI）技术是保障产品质量的关键环节，能有效识别屏幕生产过程中的各类缺陷。同时，TFT-LCD 作为液晶屏幕的核心部件，出现故障后如何高效修复也至关重要。研究 AOI 异常检测及 TFT-LCD 激光修复方法，对提升液晶屏幕良品率和生产效率意义深远。

液晶屏幕 AOI 异常检测

AOI 检测原理

AOI 技术基于光学成像原理，通过高分辨率相机采集液晶屏幕图像，再利用图像处理算法和模式识别技术，将采集图像与标准图像进行比对。当检测到图像中的像素分布、纹理、形状等特征与标准存在差异时，即可判定存在异常，实现对液晶屏幕表面缺陷的快速、精准检测。

常见 AOI 异常类型

异物污染：灰尘、金属颗粒等异物附着在液晶屏幕表面或内部，会影响光线透过与显示效果，在 AOI 检测图像中表现为异常的高亮或暗斑区域。

划痕与破损：生产过程中的机械摩擦或外力碰撞易导致屏幕表面出现划痕或破损，在检测图像中呈现为线条状或不规则的灰度差异区域。

线路缺陷：TFT-LCD 的驱动线路存在断路、短路等问题时，AOI 可检测到线路的形状、连续性出现异常，如线条中断、交叉错位等情况。

TFT-LCD 常见故障及表现

薄膜晶体管（TFT）故障

TFT 性能异常会致使像素驱动失常，屏幕出现亮度不均、色斑、闪烁等现象。例如，阈值电压偏移会使像素无法正常开启或关闭，导致显示画面出现局部过亮或过暗区域。

电极连接故障

电极与 TFT 或液晶层的连接不良，会造成信号传输不畅，引发显示异常，如固定的亮线、暗线，严重时甚至出现部分区域无法显示的情况。

液晶层缺陷

液晶层存在气泡、液晶分子取向不一致等缺陷，会影响光线调制，导致显示画面模糊、色彩失真，降低屏幕的视觉效果。

TFT-LCD 激光修复方法

TFT 故障修复

针对 TFT 性能异常，可采用激光退火或激光微调技术。激光退火通过精确控制激光能量与作用时间，对 TFT 半导体层进行局部加热，改善晶体结构和载流子特性；激光微调则可对沟道区域加工，调整沟道电阻等参数，恢复 TFT 正常性能。

线路缺陷修复

对于线路断路，利用激光的高能量使断路处导电材料熔化重连；针对短路，通过激光去除短路点多余导电物质。借助高精度定位系统，可精准作用于微小线路，修复线路缺陷，恢复信号传输。

液晶层缺陷修复

当液晶层存在气泡或分子取向问题时，低能量激光照射可使液晶材料重新流动，促使气泡消除、分子有序排列，改善液晶层均匀性，提升屏幕显示质量。

显示面板激光修复设备：精密修复解决方案

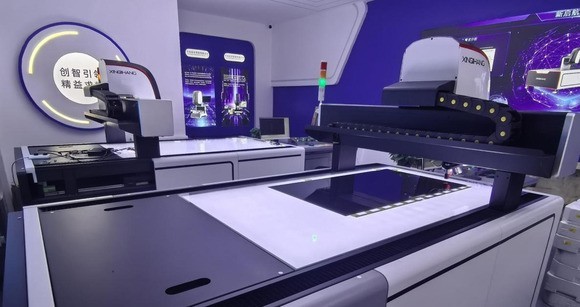

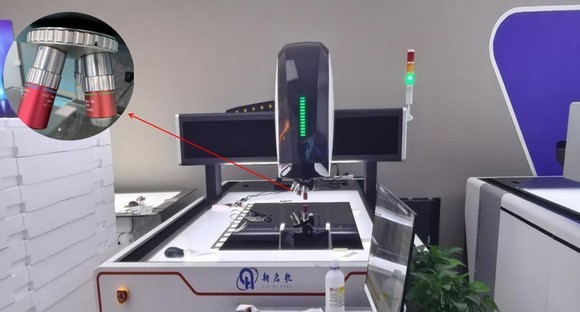

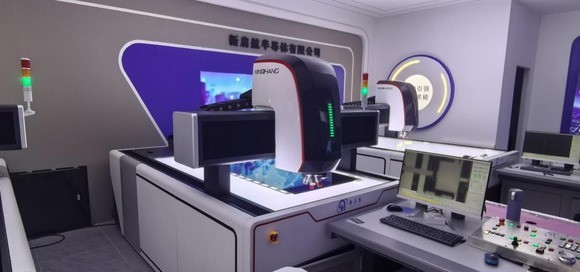

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

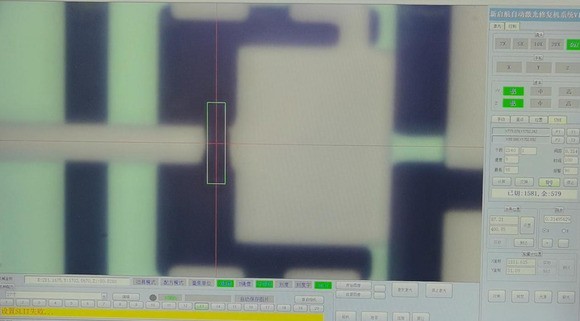

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
