大规模 GOA 液晶线路修复方法

在液晶面板制造领域，GOA（Gate Driver on Array）技术因其诸多优势得到广泛应用。然而，大规模生产过程中，不可避免会出现线路故障，如何高效修复这些线路，成为保障产能与产品质量的关键。

故障定位与分类

大规模修复的第一步是精准定位故障。通过专业的检测设备，如自动光学检测（AOI）系统，能够快速扫描 GOA 液晶线路板，识别出线路断路、短路以及元件损坏等问题。对于断路，可能表现为线路某段不通电；短路则常导致电流异常。将故障分类整理，如按区域、故障类型汇总，为后续修复工作提供清晰指引，以便集中资源处理同类问题。

高效修复手段

1. 断路修复：对于大量的断路故障，可采用激光修复技术。利用高能量激光束，在断路处融化导电材料，使其重新连接。这种方法精度高、速度快，适合大规模作业。例如，在大面积的 GOA 线路板上，激光设备能按照预设程序，快速对众多断路点进行修复，极大提升修复效率。同时，对于一些相对简单且位置便于操作的断路，也可采用自动焊接机器人进行导线搭桥修复。通过编程控制，机器人能准确地将导线连接到断点两端，实现线路导通，且焊接质量稳定，适合批量操作。

2. 2.短路修复：面对短路问题，首先利用高精度电子显微镜，配合自动化图像识别软件，快速找到短路点。若短路是由绝缘层破损引起，可采用特殊的绝缘材料喷涂设备，对破损处进行精准喷涂修复。设备能根据短路点位置

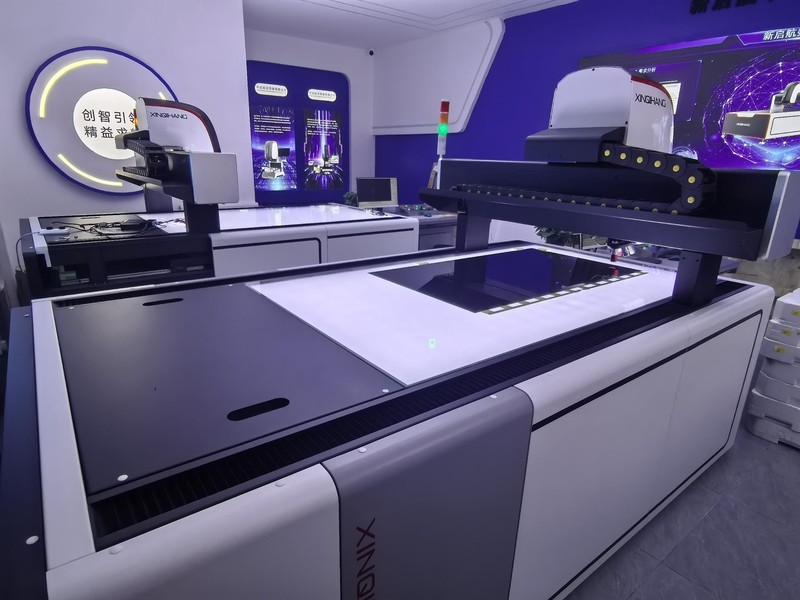

3. 高精密激光线路修复机

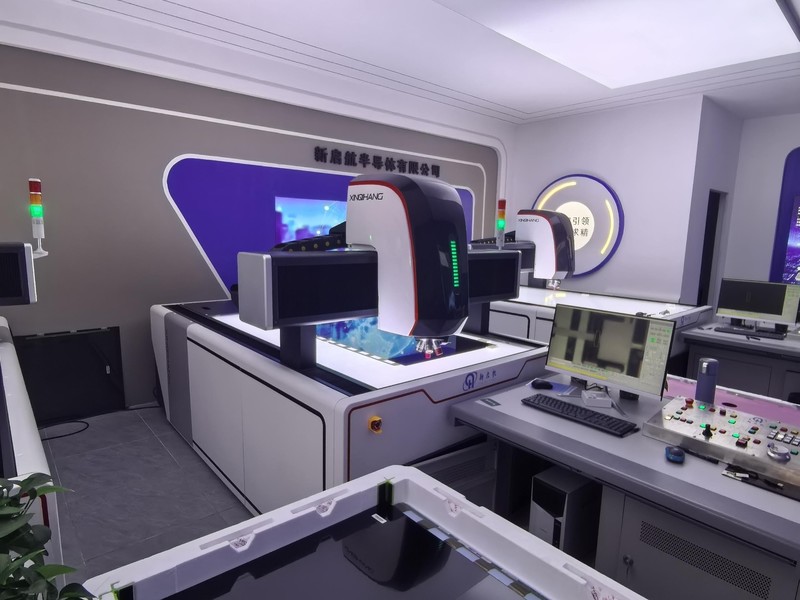

4. 新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

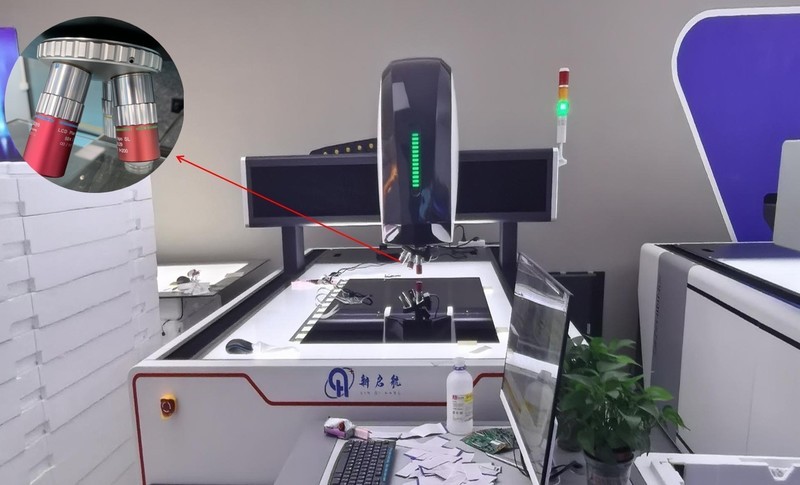

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
