液晶显示屏薄膜电路开路短路检测及液晶线路激光修复

一、引言

液晶显示屏薄膜电路的性能直接影响显示质量，开路和短路故障是导致显示屏异常的常见问题。准确检测故障并进行有效修复，对提升液晶显示屏生产良品率与使用可靠性意义重大。

二、液晶显示屏薄膜电路开路短路检测

2.1 非接触式检测方法

非接触式检测技术中，光学检测应用广泛。利用高分辨率相机采集薄膜电路图像，通过图像处理算法对比标准图像，识别开路处的线路断裂痕迹、短路部位的异常连接。红外热成像检测则基于故障部位的发热特性，开路处因电阻增大发热异常，短路处电流异常也会产生温度变化，通过分析热成像图可定位故障点 。

2.2 接触式检测方法

探针测试是典型的接触式检测手段。使用高精度探针与薄膜电路的测试点接触，测量各点的电压、电阻值，与标准值对比判断是否存在开路或短路。飞针测试仪能自动控制探针阵列，快速对电路进行多点测试，尤其适用于复杂电路的检测，可精准定位故障线路。

三、液晶线路激光修复

3.1 修复原理

激光修复利用激光束的高能量特性。对于开路线路，激光束聚焦于断点，瞬间加热使导电材料熔化，冷却凝固后重新连接形成通路；针对短路线路，激光可精准去除短路部位多余的导电物质，如短路的金属连线、溢出的导电胶，恢复线路绝缘性，实现故障修复 。

3.2 修复工艺

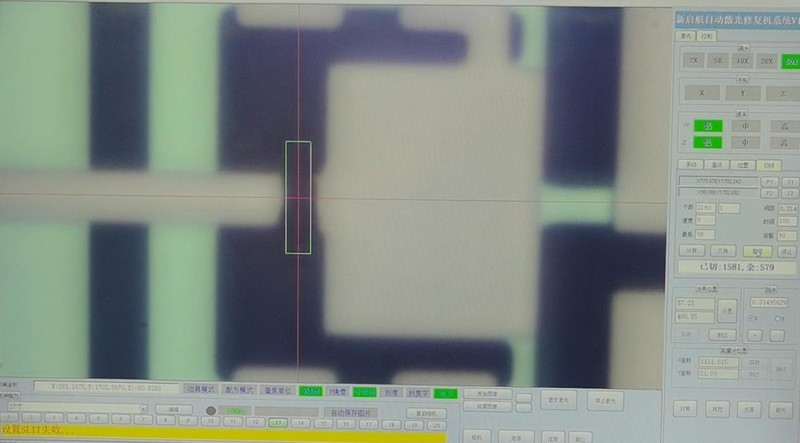

修复前，需通过检测结果精确定位故障点，并利用显微镜等设备进一步确认。修复过程中，根据线路材质、故障类型和尺寸，精确调节激光的功率、波长、脉冲宽度等参数。例如，对于不同厚度的金属导电线路，需调整激光功率以确保有效修复且不损伤周边线路。修复完成后，再次通过电性能检测和图像检测，确保液晶线路恢复正常功能 。

高精密激光线路修复机

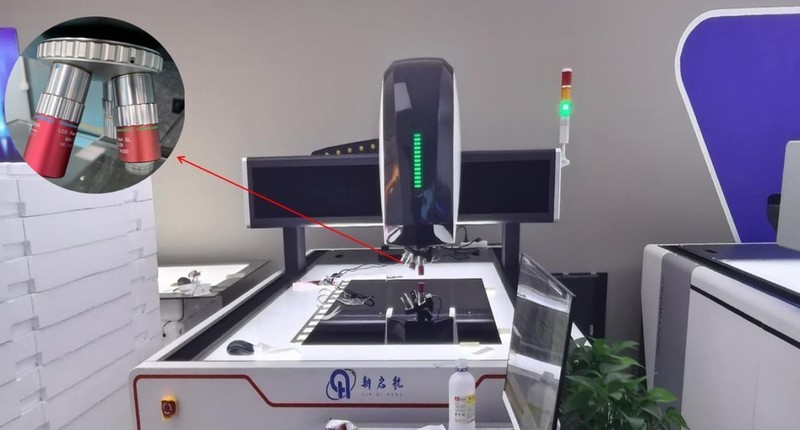

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
