GOA 电路及液晶面板修复方法

一、引言

在液晶显示技术不断革新的背景下，GOA（Gate Driver on Array）电路凭借其集成化优势，成为液晶面板实现窄边框、低成本生产的关键。然而，GOA 电路及液晶面板在生产与使用中易出现故障，研究有效的修复方法对提升产品良品率和使用寿命意义重大。

二、GOA 电路概述

2.1 电路架构

GOA 电路由多级单元电路串联构成，每个单元包含多个薄膜晶体管（TFT）和电容等元件。这些单元以级联方式，将栅极驱动信号逐行传输至液晶面板栅极，形成完整的驱动网络 ，实现对液晶面板像素的逐行扫描控制。

2.2 工作机制

GOA 电路运行时，依靠时钟信号、起始脉冲信号协同工作。起始脉冲激活第一级 GOA 单元，产生初始栅极驱动信号，驱动对应行像素开启。随后，时钟信号按既定频率和相位，依次触发后续各级 GOA 单元，使栅极驱动信号沿阵列基板逐行传递，控制液晶分子偏转，实现图像显示。

三、常见故障类型

3.1 GOA 电路故障

GOA 电路故障主要表现为信号传输异常与时序错乱。信号传输异常源于单元间线路断路、短路，或晶体管性能衰减，致使驱动信号无法正常传递，引发显示画面横纹、局部黑屏等问题；时序错乱则由时钟信号偏差、控制信号不稳定等导致，造成图像错位、闪烁。

3.2 液晶面板故障

液晶面板故障涵盖像素点缺陷、线路损坏等。像素点缺陷包括亮点、暗点、坏点，多因液晶材料填充不均、电极连接不良所致；线路损坏涉及阵列基板线路断路、短路，影响像素正常驱动，出现显示异常区域。

四、修复方法

4.1 GOA 电路修复

针对 GOA 电路断路，可采用激光修复技术，利用高能量激光束融化断路处导电材料实现连接；短路故障需借助高精度显微镜定位短路点，移除短路源，修复或更换受损元件。对于时序错乱，通过专业测试设备检测时钟与控制信号，调整电路元件参数或更换失效元件，恢复正常时序。

4.2 液晶面板修复

修复像素点缺陷时，可采用液晶注入技术，对异常像素点重新注入液晶材料；线路损坏修复可运用纳米导电材料，涂覆于断路处形成导电通路，或通过绝缘材料修补短路点破损的绝缘层，保障面板正常工作。

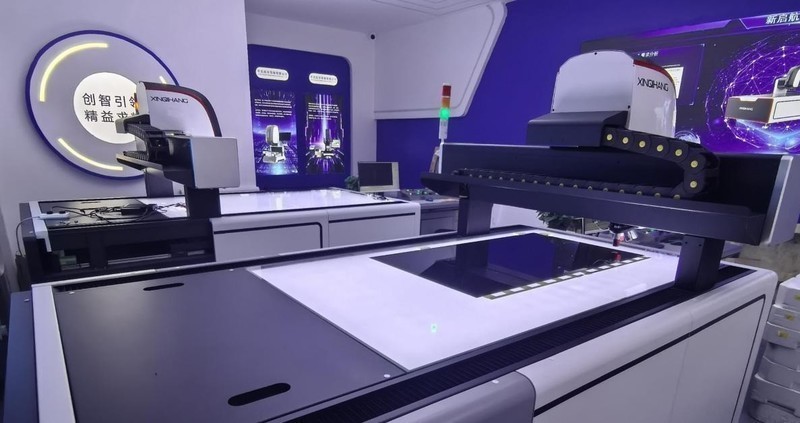

高精密激光线路修复机

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
