液晶驱动线路及其激光修复方法

液晶驱动线路作为液晶显示设备的核心组件，承担着为液晶面板提供驱动信号、控制像素显示状态的关键任务。其性能直接影响显示画面的质量与稳定性。然而，在生产制造及长期使用过程中，液晶驱动线路易出现各类故障，因此，研究高效的激光修复方法对保障液晶显示设备的质量与生产效率具有重要意义。

液晶驱动线路的工作原理与结构

液晶驱动线路主要由栅极驱动电路、源极驱动电路和控制电路组成。栅极驱动电路负责逐行扫描液晶面板的栅极，使像素点依次选通；源极驱动电路则根据图像数据，向选通的像素点提供相应的驱动电压，控制液晶分子的偏转角度，从而实现不同灰度和色彩的显示；控制电路协调栅极和源极驱动电路的工作，确保信号的准确传输与时序同步。这些电路通过精密布线集成于液晶面板或周边电路板上，其复杂的结构与精细的工艺要求，使得线路在面临制造误差、外力作用或环境因素影响时易出现故障 。

液晶驱动线路常见故障类型

断路故障

断路故障是液晶驱动线路的常见问题，多由制造过程中的光刻工艺偏差、金属导线沉积不均匀，或是使用过程中的机械弯折、热应力等因素导致。断路会阻断驱动信号的传输路径，使对应像素无法正常工作，在液晶面板上表现为固定的亮线、暗线或局部显示异常区域。

短路故障

短路故障通常源于绝缘层破损、异物污染，或是制造过程中线路间的材料堆积。不同线路间的短路会改变信号的传输特性，造成信号串扰，引发液晶面板出现花屏、图像错乱、局部闪烁等显示问题。严重时，短路还会导致电流过大，损坏电路元件。

信号传输异常

除线路物理损坏外，驱动线路的信号传输异常也较为常见。这可能是由于接口连接不良、电路元件性能衰退、电磁干扰等因素引起，导致驱动信号的波形畸变、电平偏移或时序错乱，进而影响液晶面板的显示效果，出现画面模糊、色彩失真等现象。

液晶驱动线路激光修复方法

断路激光修复

针对断路故障，激光修复技术利用高能量激光束的热效应实现线路修复。通过高精度显微镜与图像识别系统精准定位断路位置，将激光束聚焦于断路处，瞬间熔化断路点的金属材料。冷却凝固后，金属重新连接形成导电通路，恢复驱动信号的传输。修复过程中，需精确控制激光的功率、脉冲宽度和扫描速度，避免对周边线路造成损伤。

短路激光修复

对于短路故障，激光修复机在确定短路点后，利用激光的高能量密度，将短路区域的多余导电物质蒸发或气化，消除短路点，恢复线路间的绝缘性能。通过调整激光的波长、光斑大小和能量分布，可实现对微小短路区域的精确修复，有效解决因短路引发的信号传输异常问题。

信号传输异常修复

当出现信号传输异常时，若判断为线路局部电阻或电容异常导致，可通过激光微调技术进行修复。利用激光的高能量对线路局部进行处理，改变线路的电阻、电容值，优化信号传输特性；若因电磁干扰引起，可利用激光在合适位置加工屏蔽结构，减少干扰对信号传输的影响 。

高通量晶圆测厚系统

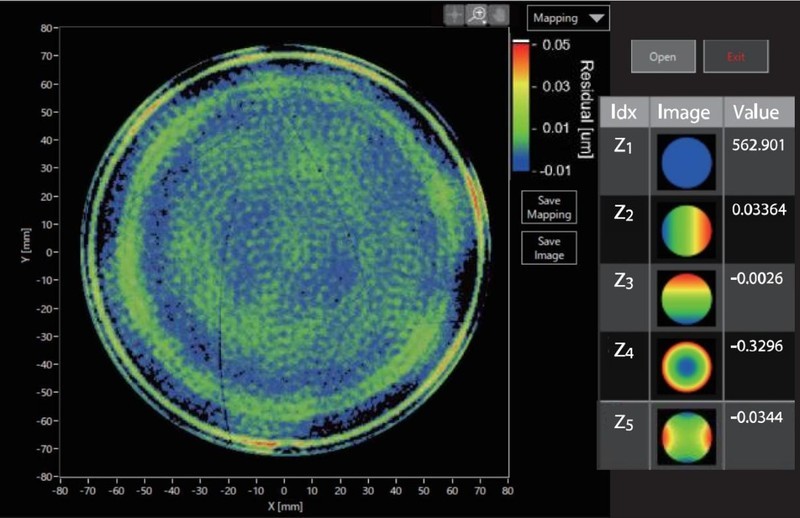

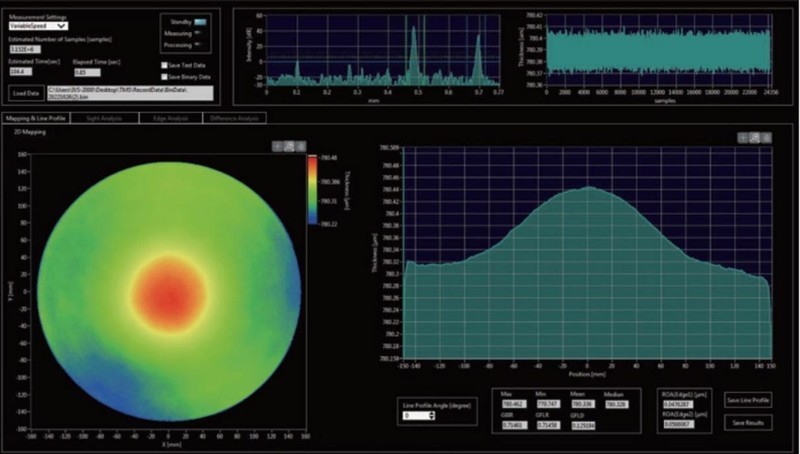

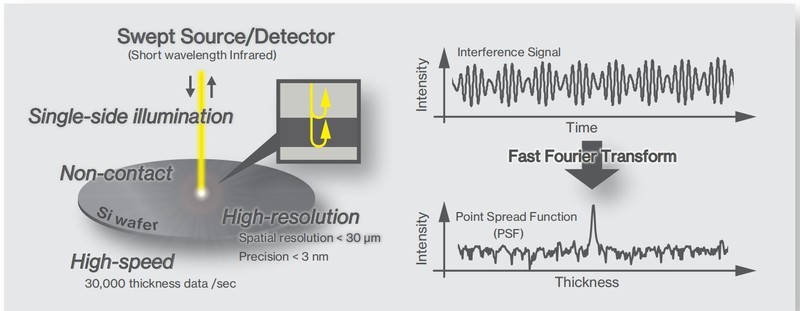

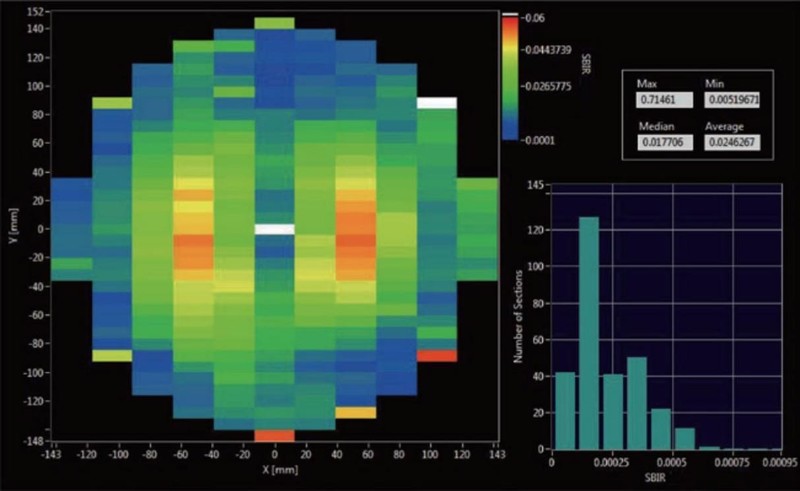

高通量晶圆测厚系统以光学相干层析成像原理，可解决晶圆/晶片厚度TTV（Total Thickness Variation，总厚度偏差）、BOW（弯曲度）、WARP（翘曲度），TIR（Total Indicated Reading 总指示读数，STIR（Site Total Indicated Reading 局部总指示读数），LTV（Local Thickness Variation 局部厚度偏差）等这类技术指标。

高通量晶圆测厚系统，全新采用的第三代可调谐扫频激光技术，相比传统上下双探头对射扫描方式；可一次性测量所有平面度及厚度参数。

1，灵活适用更复杂的材料，从轻掺到重掺 P 型硅 (P++)，碳化硅，蓝宝石，玻璃，铌酸锂等晶圆材料。

重掺型硅（强吸收晶圆的前后表面探测）

粗糙的晶圆表面，（点扫描的第三代扫频激光，相比靠光谱探测方案，不易受到光谱中相邻单位的串扰噪声影响，因而对测量粗糙表面晶圆）

低反射的碳化硅(SiC)和铌酸锂(LiNbO3)；（通过对偏振效应的补偿，加强对低反射晶圆表面测量的信噪比）

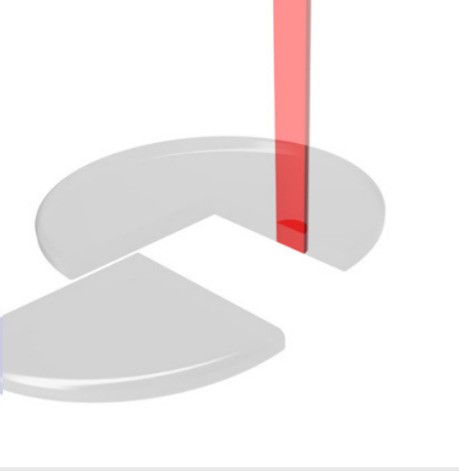

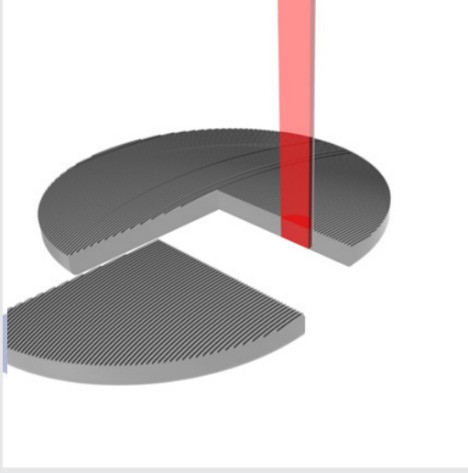

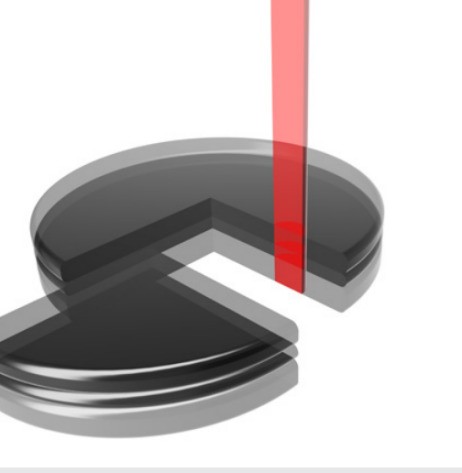

绝缘体上硅（SOI)和MEMS，可同时测量多 层 结 构，厚 度 可 从μm级到数百μm 级不等。

可用于测量各类薄膜厚度，厚度最薄可低至 4 μm ，精度可达1nm。

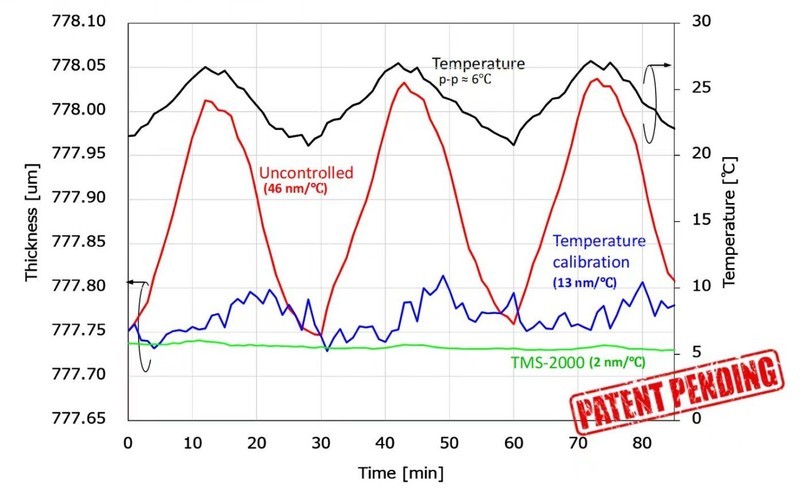

可调谐扫频激光的“温漂”处理能力，体现在极端工作环境中抗干扰能力强，充分提高重复性测量能力。

4，采用第三代高速扫频可调谐激光器，一改过去传统SLD宽频低相干光源的干涉模式，解决了由于相干长度短，而重度依赖“主动式减震平台”的情况。卓越的抗干扰，实现小型化设计，同时也可兼容匹配EFEM系统实现产线自动化集成测量。

5，灵活的运动控制方式，可兼容2英寸到12英寸方片和圆片测量。
