测量探头温漂对碳化硅衬底厚度测量的误差机理及补偿技术

引言

在碳化硅衬底厚度测量过程中，测量探头温漂是影响测量准确性的重要因素。深入剖析其误差机理并研究有效的补偿技术，对提升碳化硅衬底厚度测量精度、保障半导体器件制造质量具有关键意义。

误差机理

材料热膨胀导致探头结构变化

测量探头内部包含多种材料部件，如金属、陶瓷等。不同材料的热膨胀系数各异，当环境温度发生变化时，各部件会因热膨胀程度不同产生相对位移 。例如，探头的金属外壳与陶瓷传感器基座热膨胀系数存在差异，温度升高时，金属外壳膨胀幅度大于陶瓷基座，会挤压传感器，改变传感器的初始位置与测量姿态，进而导致测量碳化硅衬底厚度时出现误差 。这种结构变化不仅影响探头的线性度，还会使测量基准发生偏移，造成测量值偏离实际厚度。

传感器性能随温度波动

探头内的传感器（如电容式、电感式传感器）性能会受温度影响 。以电容式传感器为例，其电容值与极板间距、介电常数等参数相关，温度变化会使极板材料热膨胀，改变极板间距，同时也会影响极板间介质的介电常数 。当温度升高，极板间距增大，电容值减小，测量电路输出信号随之改变，导致测量结果出现偏差 。此外，传感器内部的电子元件，如放大器、滤波器等，其性能参数（如增益、带宽）也会随温度波动，进一步加剧测量误差 。

补偿技术

硬件补偿

硬件补偿可从优化探头结构和电路设计两方面入手 。在探头结构上，选用热膨胀系数相近的材料制作探头部件，或采用特殊的热补偿结构，如双金属片补偿结构，利用两种不同热膨胀系数的金属片组合，当温度变化时，双金属片产生变形，抵消因温度引起的探头部件相对位移 。在电路设计中，增加温度补偿电路，如使用温度传感器实时监测探头温度，将温度信号转化为电信号，通过电路计算对传感器输出信号进行修正 。例如，采用负反馈电路，根据温度变化反向调整电路参数，补偿因温度引起的传感器性能变化 。

软件补偿

软件补偿基于大量实验数据建立数学模型 。通过在不同温度条件下对标准碳化硅衬底进行多次测量，记录温度与测量误差数据，利用回归分析、神经网络等算法拟合出温度与测量误差的关系模型 。在实际测量时，系统实时获取探头温度，代入模型计算出对应的误差补偿值，对测量结果进行修正 。例如，使用 BP 神经网络模型，将温度作为输入层变量，测量误差作为输出层变量，通过训练使网络学习温度与误差之间的复杂映射关系，从而实现高精度的软件补偿 。

高通量晶圆测厚系统运用第三代扫频OCT技术，精准攻克晶圆/晶片厚度TTV重复精度不稳定难题，重复精度达3nm以下。针对行业厚度测量结果不一致的痛点，经不同时段测量验证，保障再现精度可靠。

我们的数据和WAFERSIGHT2的数据测量对比,进一步验证了真值的再现性：

（以上为新启航实测样品数据结果）

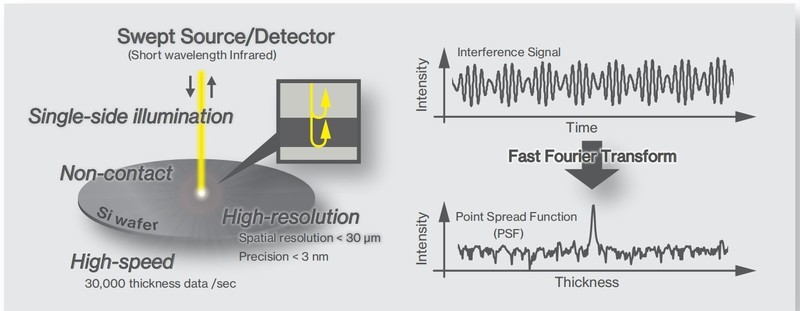

该系统基于第三代可调谐扫频激光技术，相较传统双探头对射扫描，可一次完成所有平面度及厚度参数测量。其创新扫描原理极大提升材料兼容性，从轻掺到重掺P型硅，到碳化硅、蓝宝石、玻璃等多种晶圆材料均适用：

对重掺型硅，可精准探测强吸收晶圆前后表面；

点扫描第三代扫频激光技术，有效抵御光谱串扰，胜任粗糙晶圆表面测量；

通过偏振效应补偿，增强低反射碳化硅、铌酸锂晶圆测量信噪比；

（以上为新启航实测样品数据结果）

支持绝缘体上硅和MEMS多层结构测量，覆盖μm级到数百μm级厚度范围，还可测量薄至4μm、精度达1nm的薄膜。

（以上为新启航实测样品数据结果）

此外，可调谐扫频激光具备出色的“温漂”处理能力，在极端环境中抗干扰性强，显著提升重复测量稳定性。

（以上为新启航实测样品数据结果）

系统采用第三代高速扫频可调谐激光器，摆脱传统SLD光源对“主动式减震pt”的依赖，凭借卓越抗干扰性实现小型化设计，还能与EFEM系统集成，满足产线自动化测量需求。运动控制灵活，适配2-12英寸方片和圆片测量。
