#那些年，随风飘逝的平板芯片们# 英伟达篇

英伟达进入移动芯片这行也是很早的，但是早期的Tegra一代除了跟微软的ZUNE HD混混还真就没见啥成绩，虽然没能像高通那样推出最早的双核处理器，但最早的四核移动芯片Tegra3可算是夺了个头筹。另外黄教主的意图也并不打算将鸡蛋放到一个篮子里，结合自家的图形显卡技术，黄教主对自家的移动芯片信心满满。特斯拉跑车搭载Tegra芯片就是一个很好的证明，毕竟卖汽车比卖平板赚钱多了不是~

                            英伟达篇

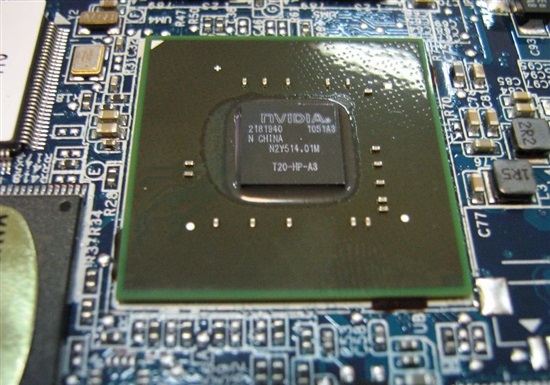

Tegra2（星空体育平台P7510、华硕TF101、ACER A100、摩托罗拉Xoom、东芝AT100等）

        2010年1月7日发表，它是Tegra的第二代芯片，首款产品Tegra 250，采用台积电的40nm制程制造，集成8个不同功用的处理器。其中两个是ARM Cortex A9核心，运作频率是1GHz。另外有一个ARM7处理器，一个音频处理器，一个视频处理器，一个高清视频解码处理器，一个高清视频编码处理器，一个图形处理器。由于NVIDIA在2007年收购了PortalPlayer公司，从而获取音频处理器技术。当中的视频编码器可以支持1080p分辨率的H.264格式视频，上一代的Tegra只支持到720p。视频解码器方面，同样支持1080p分辨率的H.264格式视频。当Tegra 2芯片进行视频解码的时候，最高可以播放顺畅的1080p视频，且电源功耗小于400mW。图像处理器方面，芯片支持200万像素摄像头。而图像处理器支持OpenGL ES 2.0，与上一代相同。但是频率和带宽的提升，可以使性能有2-3倍的增长。由于Tegra 2芯片并不支持Neon指令集，使得其多媒体性能存在一些问题，如不能流畅播放High Profile的1080P H264视频。

Tegra3（微软Surface RT、影驰Galapad7、Acer Iconia Tab A510等）

       作为世界上首款四核心ARM处理器，Tegra 3仍采用台积电40nm工艺制造，四核心最高频率1.4GHz，单核最高1.5GHz，CPU性能最高可达Tegra 2的5倍。内部集成12核GeForce GPU，GPU性能是Tegra 2的3倍，并支持3D立体显示。同时，其四核功耗也比双核的Tegra 2更低。Tegra 3的最大秘密：第五个核心。名为“四核”的Tegra 3实际上内部包含了5个CPU核心，其中一个被称为“Companion CPU core”协核心。NVIDIA将这种架构称为vSMP（可变对称多处理，Variable Symmetric Multiprocessing），已经申请了专利。Tegra 3中的5个CPU核心在内部结构上完全一致，均为Cortex-A9架构。不过，其中四个采用高性能制程（G）制造，为更高频率运行优化。而最后一个协核心则为低功耗制程（LP）打造，漏电流更低，为低频率运行优化，最高频率仅500MHz。

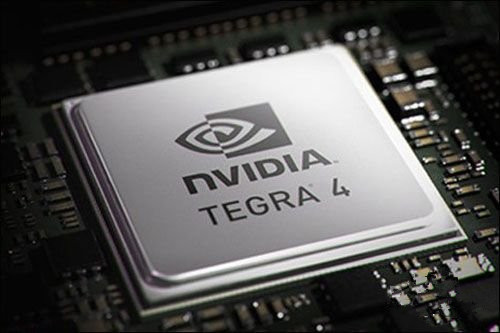

          Tegra4（微软Surface 2，汇威Fly One、七彩虹T709 Q1等）

       Tegra 4采用台积电28nm HPL工艺制造，特点是低功耗加高K金属栅极(HKMG)，它与28nm HPM的不同是更注重漏电率与性能之间的平衡。正因为如此，Tegra 4的四个核心最高频率可以高达1.9GHz。Tegra 4集成了四个Cortex-A15 CPU核心，号称Web性能可提升2.6倍(应该是对比Tegra 3)，以及一个第二代省电核心(在架构上同样基于Cortex-A15，而不是Cortex-A9/A7等，但是运行频率、电压和功耗都低得多)，也就是依然是“4+1”核心设计。Tegra 4拥有多达72个定制的GeForce GPU光栅化处理单元，是上代Tegra 3的六倍之多，图形和游戏性能自然会大幅度提升，同时还支持4K超高清视频解码，并有所谓的“PRISM 2 Display”显示技术，可在保证清晰画质的同时降低背光功耗。
