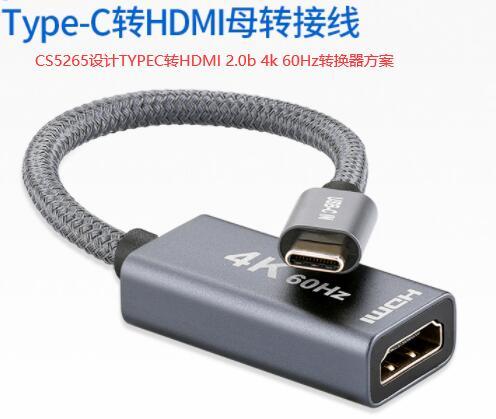

CS5265 USB-C to HDMI 4k@60Hz单转方案

CS5265AN是一款高性能Type-C/DP1.4至HDMI2.0b转换器芯片，集成了DP1.4兼容接收机和HDMI2.0b兼容发射机，还配备了CC控制器用于CC通信，实现DP Alt模式。DP接口包括4条主通道、辅助通道和HPD信号，支持每通道最大5.4Gbps数据速率。HDMI接口包括4个最小化传输差分信号时钟/数据对、DDC和HPD信号，支持高达6Gpbs的数据速率，足以处理FHD 1080p 120Hz和UHD 4k 60Hz视频分辨率。此外，它还包含支持HDCP1.4和HDCP2.3得HDCP引擎，嵌入式密钥提供最高级别的HDCP密钥安全性，确保安全传输受保护的内容。

HDMI数字输出

HDMI 2.0

每个通道的更大数据速率高达6-Gps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的更大音频采样率支持高动态范围（HDR）元数据处理

支持I2C主从高达400 kHz。

HM 4KV用于连接器引脚

8*8mm QFN68封装，带e-Pad

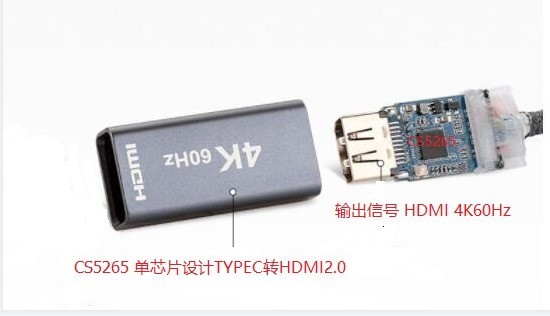

CS5265demo功能板如下：

TypeC转HDMI音视频IC，TYPEC转HDMI带PD快充，TYPEC扩展坞方案，TYPEC转HDMI方案,TYPEC转HDMI2.0转换器

CS5265: USB-C to HDMI 4K@60Hz

CS5266: USB-C to HDMI 4K@30Hz + PD3.0 (+USB3.0)

CS5267: USB-C to HDMI 4K@60Hz + PD3.0 (No USB3.0)

CS5268: USB-C to HDMI 4K@30Hz + VGA + PD3.0 (+ USB3.0)

CS5269: USB-C to HDMI 4K@60Hz + VGA + PD3.0 (No USB3.0)
