CS5563是一款高性能的Type-C/DisplayPort1.4到HDMI 2.1协议转换器，可通过Type-C/DisplayPort链路接收视频和音频流，并转换为支持TMDS或FRL输出信令的HDMI。DP在4个通道上支持高达8.1Gbps的链路速率。HDMI输出端口可用作TMDS或FRL发射器。FRL发射器符合HDMI2.1规范，支持每通道高达12Gbps的最大数据速率，利用DSC直通模式实现高达10K@60Hz的显示分辨率。
HDMI TMDS传输支持高达每通道6Gbps的最大允许数据速率，以60Hz刷新率提供高达4Kx2K的24位彩色显示。CS556x支持应用FEC解码的DSC1.1/1.2a压缩视频传输流，以确保视觉无故障DSC比特流传输。
HDMI发射器集成了支持HDCP1.4和HDCP2.3的HDCP引擎。随着HDCP的加入，CS5563允许受保护内容的安全传输。嵌入式密钥可提供最高级别的HDCP密钥安全性。
CS5563主要特点
DisplayPort2.0
符合DisplayPort规范2.0版，适用于RBR、HBR、HBR2和HBR3
支持1、2和4条DisplayPort主链路通道
支持SSC高达0.5%的差价
DPCD支持DPv2.0数据结构
HDCP 2.3和HDCP 1.3
DP输入端口支持车道切换和极性切换
支持水平冲裁扩展(HBE)
支持自适应同步视频
支持在aux上的CEC隧道
HDMI 2.1发射器
符合HDMI规范版本2.1
TMDS数据速率高达6Gbps
FRL数据速率高达12Gbps
支持FRL FFE
支持静态和动态HDR
支持多达8个16/20/24位音频通道，采样频率高达192kHz
支持IEC 60958 L-PCM、IEC 61937压缩音频和32路L-PCM 3D音频。
支持可变刷新率(VRR)、快速媒体切换(QMS)、自动低延迟模式(ALM)和动态自动对口型(DALS)
支持DVI格式的输出
0℃至70°℃环境工作温度范围
68针8x8mm QFN无卤RoHS封装
应用方式

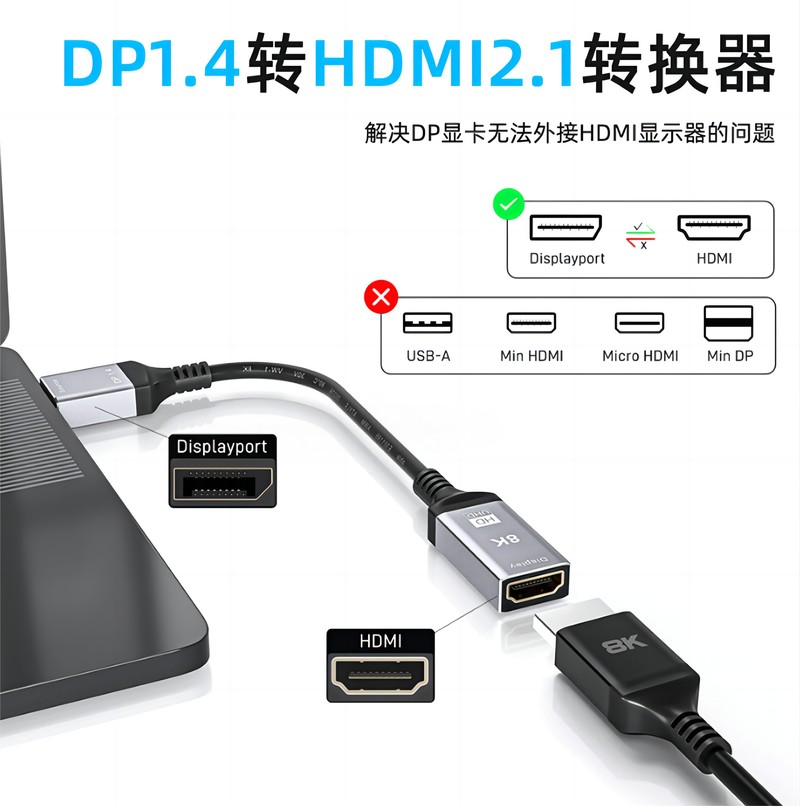

插件式协议转换器(加密狗
转接器
主板
投影仪等
