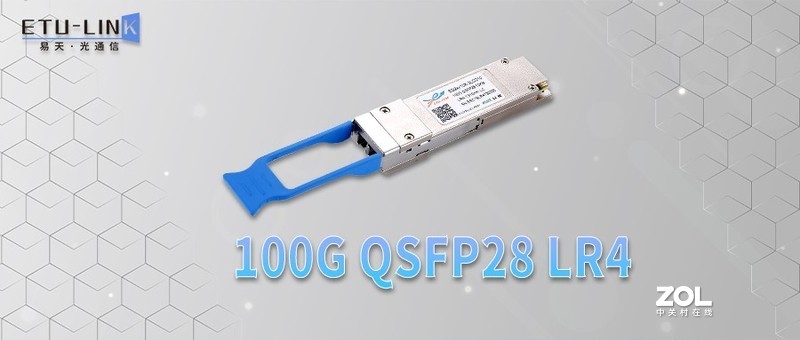

100G QSFP28 LR4光模块—中长距离100G以太网传输方案

100G以太网的发展给了100G光模块带来了较大的市场需求，其中100G QSFP28以小尺寸和低功耗的特点成为最受青睐的100G光模块。100G QSFP28光模块包含SR4、eSE4、PSM4、LR4、CWDM4、ER4、ZR4等，本篇文章易天光通信（ETU-LINK）将着重为大家介绍下100G QSFP28 LR4光模块。

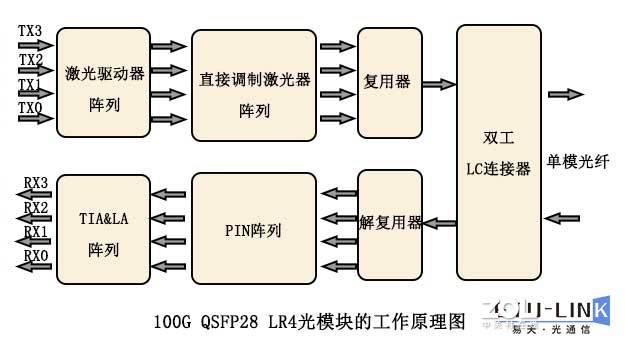

100G QSFP28 LR4光模块采用LAN WDM技术，在发送端，将4条25G电信号转换为4条光信号，然后将它们复用在单个通道中进行传输，在接收端，再将多路复用的100G光输入信号解复用为4个LAN WDM光信号，再将它们转换为4个电输出信号。

100G LR4光模块的工作波长为1295、1300、1304、1309nm，双工LC接口，它非常适用于数据中心和企业网中的长距离连接，例如100G的直连和互连。100G的直连方案连接方式非常简单，只需要将两个QSFP28 LR4光模块插入对应的100G交换机端口内，再用一根LC光纤跳线将两个模块相连即可。

易天光通信（ETU-LINK）QSFP28 LR4光模块100G互连方案的连接方法也很容易，如下图所示，通过使用机架式光纤盒，MTP光纤适配器面板和MTP主干跳线，可以实现高密度的QSFP28 LR4光模块的互连。其中，适配器面板和光纤盒是用来简化线缆管理。

以上就是易天光通信（ETU-LINK）为大家介绍的100G QSFP28 LR4光模块，如有不懂的地方欢迎留言评论，想了解更多光通信相关知识可翻阅往期文章。
