高反光工件三维扫描无喷粉解决方案：激光相位偏移技术的工业实践

在汽车制造、航空航天等工业领域，高反光工件的三维扫描因表面镜面反射特性面临诸多挑战。传统喷粉辅助扫描方式存在损伤工件、污染环境等弊端。激光相位偏移技术的应用，为高反光工件三维扫描提供了无喷粉解决方案，在工业实践中展现出显著的技术优势。

高反光工件传统扫描方式的局限

高反光工件表面光滑，激光照射后易产生镜面反射，导致扫描设备接收端无法获取有效散射光，出现测量盲区与数据缺失。传统通过喷粉增加表面漫反射的方法，虽能改善扫描效果，但喷粉残留会影响工件后续加工工序，如精密部件喷粉后可能因粉末堵塞细小孔洞或影响涂层附着；对于表面精度要求极高的工件，喷粉颗粒刮擦还会破坏其光洁度。此外，喷粉过程需额外的设备与人力投入，增加生产成本与时间成本，难以满足现代工业高效、精准、无损检测的需求。

激光相位偏移技术的原理

激光相位偏移技术基于相位测量偏折术（PMD），通过显示屏投射编码条纹至高反光工件表面，经镜面反射后由相机捕获变形条纹。依据反射定律，工件表面高度变化会使反射光产生相位偏移，建立相位偏移量与表面斜率的数学关系，从而解算出工件三维形貌。具体而言，当波长为 λ 的条纹以入射角 θ 投射到工件，表面高度变化 Δh 会导致反射光相位偏移 Δφ，满足 Δφ = (4π/λ)?Δh?sinθ 。该技术突破传统激光扫描对漫反射表面的依赖，可直接从镜面反射光中提取有效信息，但在复杂曲率工件表面仍需克服相位缠绕与边界模糊问题。

激光相位偏移技术的优化与实践应用

多技术融合优化

为提升测量精度与可靠性，激光相位偏移技术融合偏振调制与动态结构光编码。偏振调制利用高反光工件镜面反射光与漫反射光偏振态差异，通过偏振分光棱镜和偏振相机分离有效信号，抑制干扰；动态结构光编码采用二值漂移带编码结合四步相移法，将光强信息转化为梯度域特征，配合高动态范围（HDR）图像融合技术，保留高反光区域条纹信息，确保相位解算准确性。

工业实践成果

在汽车轮毂高反光曲面扫描中，应用该无喷粉解决方案，实现 0.02mm 的测量精度，相比传统喷粉扫描效率提升 3 倍；在航空发动机叶片检测中，避免了喷粉对叶片的损伤，完整获取叶片复杂曲面数据，点云完整性达 97% 以上，有效满足工业生产中对高反光工件高精度、高效率、无损检测的要求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

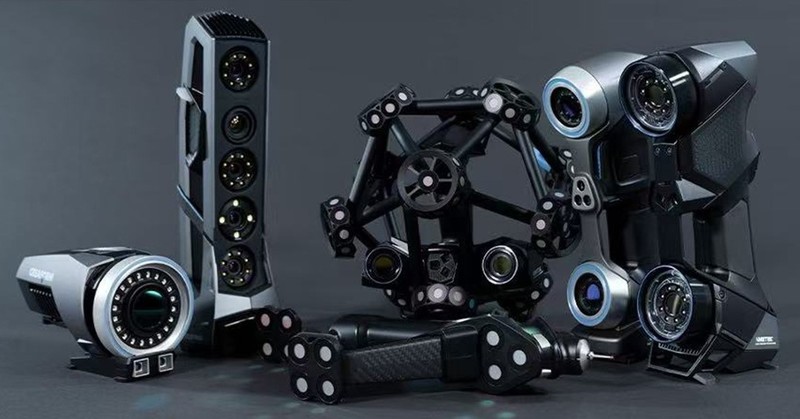

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
