汽车镀铬件三维检测无喷粉方案：激光结构光在高反光表面的测量优化

汽车镀铬件以其高反光特性提升外观质感，但也为三维检测带来巨大挑战。传统喷粉检测会破坏镀铬层表面，影响产品质量与后续工艺。激光结构光技术的优化升级，为汽车镀铬件无喷粉三维检测提供了可靠方案，有效解决高反光表面测量难题。

汽车镀铬件高反光表面检测的技术瓶颈

汽车镀铬件表面光洁度极高，镜面反射效应强烈。传统激光三维检测基于三角测距原理，在镀铬件表面测量时，镜面反射使激光束偏离接收端，形成测量盲区，导致数据大量缺失。同时，高反光区域光斑饱和、相位畸变，破坏结构光条纹信息，二次反射光引发的伪影使点云误差超 0.3mm。喷粉虽能改善漫反射，但残留粉末会污染生产环境，且喷粉过程易划伤镀铬层，影响产品外观与性能，难以满足汽车制造高精度、无损检测的需求。

激光结构光测量优化原理与方案

动态结构光编码技术

摒弃传统正弦条纹，采用二值漂移带编码结合四步相移法。将光强信息转化为梯度域特征，降低镀铬件高反光区域过曝影响。配合高动态范围（HDR）图像融合技术，对不同曝光参数下的条纹图像进行合成，使高反光边缘灰度梯度保留率提高 45%，确保过曝区域条纹信息可提取，为高精度相位解算提供数据基础。

偏振调制与光场分离

构建由偏振分光棱镜与可调波片组成的 P-S 双光路系统。利用镀铬件表面镜面反射光偏振态一致、漫反射光偏振态随机的特性，通过偏振相机分离有效信号。实验显示，635nm 线偏振光下，镜面反射光偏振度可达 93%，显著提升信噪比，有效抑制干扰信号，提高测量准确性 。

多视角协同测量网络

针对镀铬件复杂曲面与深腔测量盲区，引入可重构反射镜阵列，运用局部切面投影法实时优化镜面参数，构建多路径激光反射网络。在汽车镀铬装饰条检测中，三视角协同测量使数据缺失率从 38% 降至 7%，大幅提升检测覆盖范围与数据完整性。

无喷粉检测方案的应用成效

该无喷粉检测方案在汽车镀铬件检测中成效显著。在汽车前格栅镀铬件检测中，实现 0.015mm 的高精度测量，检测效率较传统喷粉测量提升 4 倍；避免了喷粉对镀铬层的损伤，保障产品外观质量与工艺要求，为汽车镀铬件三维检测提供了高效、无损的解决方案。

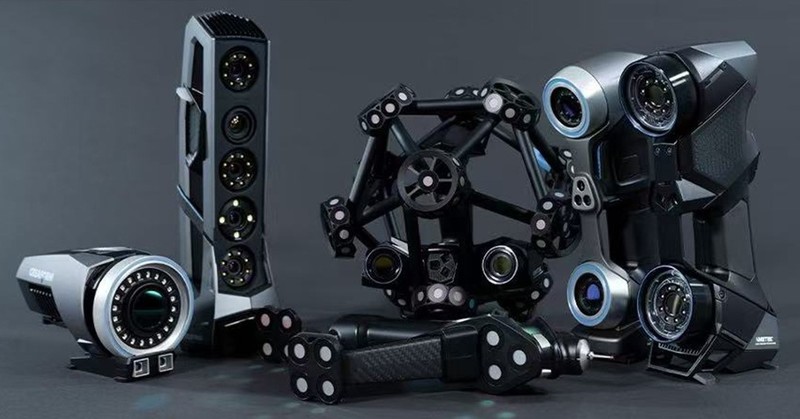

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
