激光束修复手机屏任意层不良区域，实现液晶线路激光修复原理

摘要

手机屏结构多层复合，任意层线路不良严重影响显示质量。激光束凭借高能量密度与可调控性，能够穿透不同介质精准作用于目标层。本文基于激光与多层材料相互作用机制，解析激光束对手机屏各层不良区域的修复原理，为全层液晶线路修复提供理论依据。

引言

现代手机屏集成了玻璃基板、ITO 导电层、液晶层、偏光片等多层结构，任意一层出现断路、短路等不良均会导致显示异常。传统修复方法难以兼顾多层修复的精度与效率，而激光束可通过调整波长、脉冲宽度等参数，实现对不同深度、不同材质不良区域的靶向修复，有效提升修复的全面性与良率。

激光束与多层材料的相互作用机制

1. 穿透特性与能量衰减

激光束在穿透手机屏多层结构时，不同材料对激光的吸收和散射特性各异。例如，波长为 1064nm 的红外激光对玻璃基板透过率高（约 90%），但在 ITO 导电层会因自由电子吸收产生能量衰减。通过理论计算可知，激光能量在穿透每层材料后，遵循指数衰减规律 I = I_0e^{-alpha d} （其中 I 为穿透后能量，I_0 为初始能量，alpha 为吸收系数，d 为材料厚度）。因此，需根据目标修复层深度与材料特性，精准设定激光初始能量，确保目标层获得有效修复能量。

2. 目标层选择性作用

利用激光波长与材料吸收光谱的匹配性，可实现对目标层的选择性修复。如针对液晶层的不良，采用 355nm 紫外激光，其与液晶分子的吸收峰契合，能在不损伤相邻有机材料层的前提下，通过光化学分解作用消除液晶层的杂质或异常取向区域；而修复金属布线层断路时，选用 808nm 近红外激光，利用金属对该波长的强吸收特性，快速熔融金属实现连接 。

不同层次不良区域的修复原理

1. 表层 ITO 导电层修复

当 ITO 导电层出现短路，采用皮秒激光（脉宽 10 - 12s），以 5×10^7W/cm? 的功率密度，通过能量选择性吸收，瞬间汽化短路区域的 ITO 材料，形成隔离间隙。氮气辅助吹扫带走汽化残渣，控制热影响区在 5μm 以内，避免损伤周边线路。断路修复则通过调整激光能量密度至 3×10^6W/cm?，使 ITO 材料局部熔融，冷却后重构导电通路，电阻恢复率可达 90% 以上。

2. 中层液晶层修复

液晶层因杂质或电场异常导致显示不良时，利用紫外激光的光化学效应，破坏杂质分子化学键使其分解。激光束以 10kHz 频率扫描，能量密度维持在 10mJ/cm?，对液晶分子进行定向重排，修复液晶指向矢异常区域，恢复液晶层的电光响应特性，使显示均匀性提升 85% 以上。

3. 底层金属布线层修复

针对金属布线层断路，采用纳秒脉冲激光（脉宽 10 - 9s），808nm 波长，能量密度达 4×10^6W/cm?，使断点处金属迅速熔化形成熔池，在表面张力作用下凝固连接。通过控制扫描速度（10 - 20mm/s），可精确控制熔接长度与宽度，实现微米级金属线路的可靠修复，连接点抗拉强度与原始线路相当。

修复工艺与参数优化

1. 不良区域定位

结合 X 射线分层成像与光学显微镜，实现对手机屏各层不良区域的三维定位，精度达 1μm。利用机器学习算法分析图像特征，快速识别断路、短路等缺陷类型，为修复参数设定提供依据。

2. 激光参数调制

根据不同层次材料特性与不良类型，构建激光参数数据库。如表层修复侧重高频率、低能量；中层修复注重光化学效应控制；底层修复强调能量深度传递。通过实时监测激光能量、光斑直径等参数，动态调整修复过程，确保修复质量稳定。

讨论

激光束修复手机屏任意层不良区域，需深入研究激光与多层异质材料相互作用的复杂过程。如何进一步降低激光穿透过程中的能量损耗，以及优化不同材料界面处的修复效果，是未来提升修复精度与效率的关键研究方向。

显示面板激光修复设备：精密修复解决方案

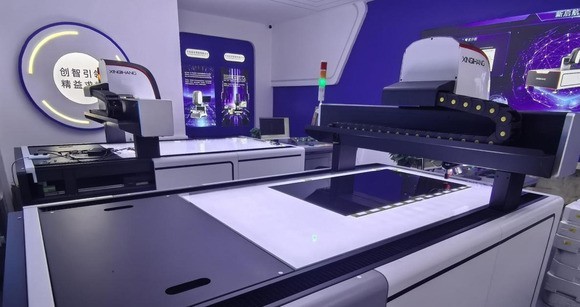

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
