激光束修复电视液晶屏任意层不良区域，实现液晶线路激光修复原理

一、引言

电视液晶屏结构复杂，包含多个功能层，各层出现不良区域均会影响显示效果。激光束凭借能量集中、可控性强等特点，为液晶屏全层修复提供了有效途径。深入研究激光束修复液晶屏任意层不良区域的原理，对提升液晶面板修复技术水平具有重要推动作用。

二、激光束修复基本原理

激光束修复基于激光与材料相互作用的原理，通过精确控制激光的能量、波长、脉冲宽度等参数，实现对不同材料的选择性加工。高能量激光束照射到液晶屏不良区域时，材料吸收激光能量，产生热效应、光化学效应等，使不良区域的材料发生物理或化学变化，从而达到修复目的。

三、各层不良区域修复原理

（一）基板层不良修复

当基板层出现划痕、杂质附着等不良情况时，激光束利用其热烧蚀效应，将不良区域的杂质或多余材料气化去除。同时，通过控制激光能量，可对轻微划痕处的基板材料进行局部熔化和重结晶，填补划痕，恢复基板表面平整度，为后续线路和功能层的正常工作提供基础。

（二）导电线路层不良修复

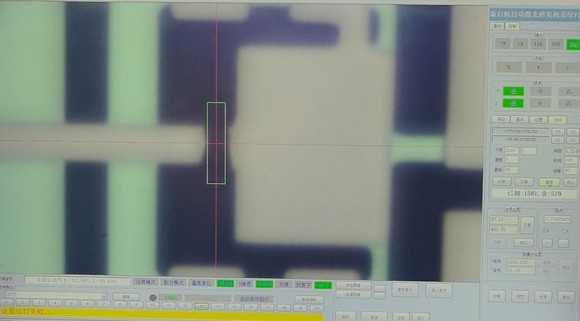

对于导电线路层的断路、短路等问题，激光束可实现精准修复。在断路修复中，激光束使断路两端材料熔化，利用材料的表面张力和冷却凝固特性，实现线路重新连接；短路修复时，激光束选择性去除短路连接部分的材料，隔离短路线路。此外，还可通过激光诱导沉积技术，在断路处添加导电材料，增强线路导电性 。

（三）液晶层及其他功能层不良修复

液晶层若存在气泡、杂质等不良，激光束可利用光化学效应，在不破坏液晶层整体结构的前提下，分解或去除杂质。对于其他功能层，如彩色滤光片层、取向层等，激光束根据各层材料特性，采用合适的能量和作用方式，修复缺陷，保证各层功能正常发挥，维持液晶屏的显示性能 。

显示面板激光修复设备：精密修复解决方案

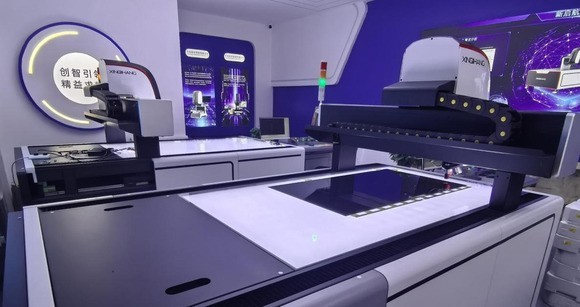

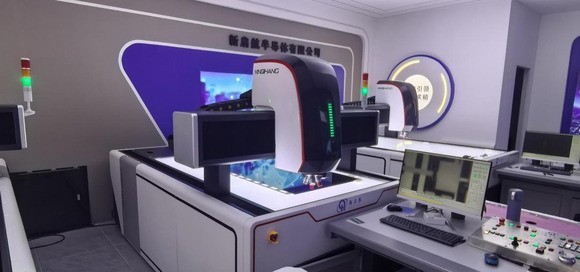

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

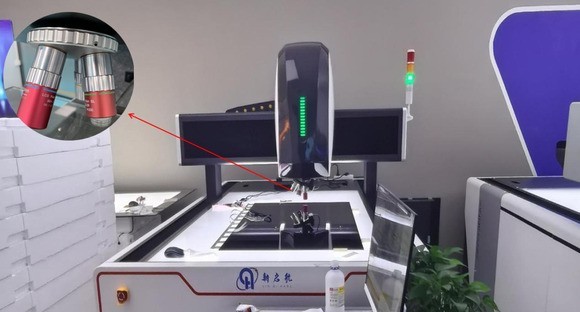

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
