精密深孔偏心检具的制作及光学深孔测量探究 —— 激光频率梳 3D 轮廓测量

引言

在精密机械加工领域，深孔偏心量的精准检测是保证零件装配精度与性能的关键环节。随着航空航天、高端模具等行业对深孔加工精度要求的提升，传统检测手段已难以满足需求，研发高精度偏心检具与光学测量技术成为行业亟待解决的问题。

精密深孔偏心检具的制作

检具设计原理

精密深孔偏心检具基于基准定位与误差放大原理设计。以深孔孔壁为定位基准，通过杠杆机构或电子传感装置将微小偏心量转化为可测量的线性位移或电信号，其核心在于定位基准面的同轴度精度与误差传递机构的灵敏度设计。

关键制作工艺

检具主体材料选用硬度高、耐磨性强的合金工具钢（如 Cr12MoV），经淬火回火处理后硬度需达到 HRC60±2，以保证长期使用的精度稳定性。定位套与导向套的内孔需采用精密磨削工艺，圆度误差控制在 0.005mm 以内，内孔表面粗糙度 Ra≤0.2μm。杠杆式测量机构的支点轴采用过盈配合固定，配合间隙控制在 0.002 - 0.005mm，避免因松动导致测量误差。

典型结构形式

机械式偏心检具

采用 “V 型块定位 + 百分表测头” 结构，通过百分表指针摆动量直接读取偏心值。该结构制作成本低，但测量精度受人为读数影响较大，适用于偏心量大于 0.05mm 的粗测场景。

电感式偏心检具

以电磁感应原理为基础，通过铁芯与线圈的相对位移产生电感量变化，经信号调理电路转化为数字信号。其分辨率可达 0.1μm，适合 0.01 - 0.05mm 偏心量的精密检测，但对环境电磁干扰较为敏感。

检具校准与误差分析

制作完成后需在三坐标测量机上进行校准，以标准偏心套为样件，在圆周 360° 范围内均匀取点（不少于 8 点），建立偏心量 - 测量值的线性回归方程。常见误差来源包括定位基准面磨损（每使用 500 次需重新研磨）、温度变化（20±2℃为最佳测量环境）及杠杆机构间隙（需定期涂覆低黏度阻尼脂）。

光学深孔测量探究 —— 激光频率梳 3D 轮廓测量

测量系统构成

激光频率梳 3D 轮廓测量系统由飞秒激光光源（重复频率 100MHz - 1GHz）、光纤分光模块、精密二维扫描振镜及光谱采集单元组成。光源输出的超短脉冲激光经准直后，通过振镜扫描深孔内壁，反射光与参考臂激光在光谱仪中形成干涉条纹。

偏心量解算方法

基于光频梳的绝对测距原理，通过测量深孔内壁各点到基准轴线的径向距离，构建三维点云模型。偏心量计算采用最小二乘法拟合孔心轴线，与设计轴线的偏移量即为偏心值。对于阶梯孔或变径孔，可通过分段拟合轴线的方式提高测量精度，轴向采样间隔通常设为 0.1 - 0.5mm。

技术优势与工程应用

相比传统检具，该技术具有三大突破：非接触测量避免了检具磨损（测量不确定度≤0.3μm）；三维点云可完整呈现孔壁形貌，识别因偏心导致的局部磨损；测量效率提升 10 倍以上（φ50mm×500mm 深孔测量仅需 3 分钟）。在航空发动机燃烧室深孔检测中，可同时完成偏心量（精度 ±0.5μm）与表面粗糙度（Ra 测量范围 0.05 - 2μm）的复合测量。

测量误差抑制策略

针对深孔内杂散光干扰，采用波长为 1550nm 的红外光频梳，配合窄带滤波片消除环境光影响；对于深孔弯曲导致的测量盲区，通过多通道光纤探针阵列实现全孔覆盖；温度漂移误差则通过实时监测激光频率梳的重复频率（稳定度≤1×10??）并进行软件补偿。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.H?nsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

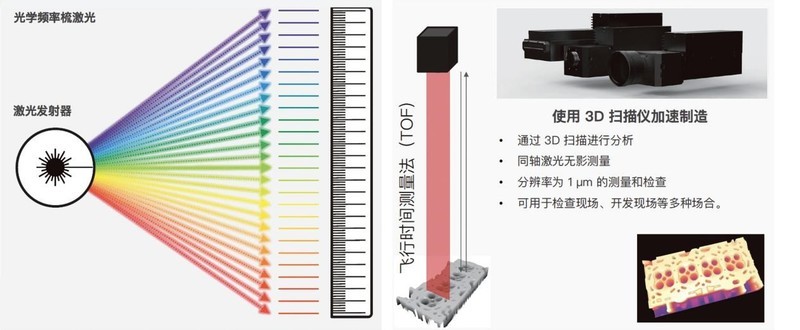

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。

核心技术优势

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；

（以上为新启航实测样品数据结果）

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；

（以上为新启航实测样品数据结果）

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
