GOA 液晶面板扫描电路及其激光修复方法

引言

GOA 液晶面板以其集成化优势在显示领域备受关注，其中扫描电路作为核心组成部分，直接影响面板显示效果。随着面板技术的发展，扫描电路的稳定性和可靠性愈发关键，研究其故障及修复方法对提升面板生产与使用价值意义重大。

GOA 液晶面板扫描电路的工作原理与结构

GOA 液晶面板扫描电路集成于玻璃基板，由多级移位寄存器构成，通过时钟信号与控制信号驱动，逐行扫描激活液晶像素。其结构紧凑，减少了外部驱动芯片的使用，降低成本并提高集成度。在工作时，各级移位寄存器按顺序接收和传递扫描信号，从第一级开始，时钟信号驱动电路产生脉冲，使扫描信号依次向后一级传递，从而实现对液晶面板逐行扫描，控制像素点的显示状态，为图像显示提供基础驱动 。

GOA 液晶面板扫描电路常见故障

开路故障

由于制造工艺中的材料缺陷、光刻误差等原因，扫描电路中的金属导线可能出现开路。开路会导致扫描信号无法正常传输，对应行的像素无法被激活，从而在面板上出现水平亮线或暗线等显示异常。例如，在某批次 GOA 液晶面板生产中，因金属导线沉积不均匀，出现多处开路故障，影响了产品质量。

短路故障

短路故障常因绝缘层损坏或异物残留引发。当扫描电路中不同线路间发生短路时，会改变信号的传输路径和电平，导致像素点错误显示，出现花屏、局部异常闪烁等现象。如在实际使用中，因灰尘进入面板内部造成线路短路，使得显示画面出现紊乱。

GOA 液晶面板扫描电路的激光修复方法

开路修复

利用激光修复开路故障时，通过显微镜和高精度定位系统确定开路位置，激光束聚焦于开路处。激光的高能量使断路处的导电材料瞬间熔化，在冷却凝固后重新连接形成通路，恢复扫描信号的传输。在修复过程中，需精确控制激光的能量和作用时间，避免对周围电路造成损伤。

短路修复

针对短路故障，激光修复机在精准定位短路点后，利用激光的高能量将多余导电物质去除，恢复线路间的绝缘性。通过调节激光参数，可实现对微小短路区域的精确修复，确保扫描电路信号传输正常，使面板显示恢复正常 。

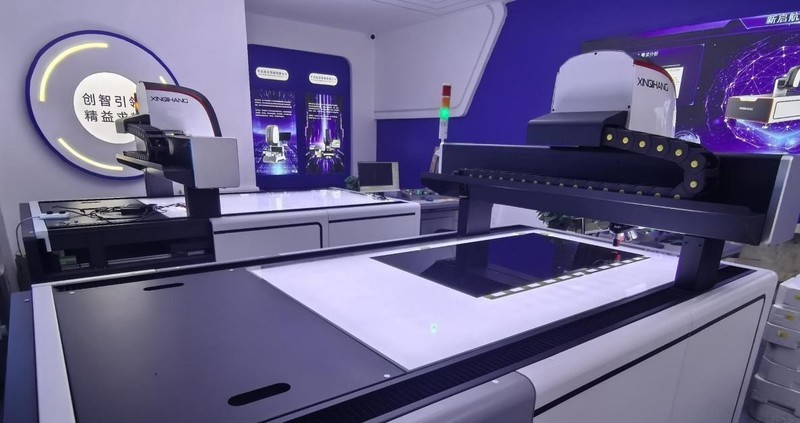

高精密激光线路修复机

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
