联想M7400一体机拆机更换定影组件

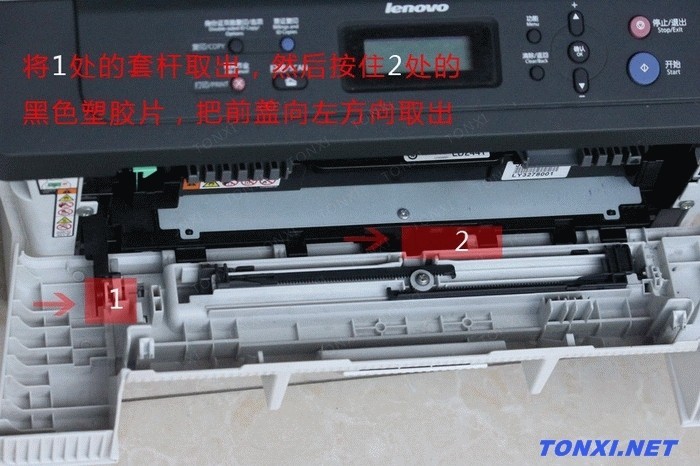

机型外观如上图 （联想兄弟类似机型也一样） 上次更换定影辊的时候忘记拍照记录下来，本次刚好拿自用的同型号机器做图解教程,以供广大技术人员参考。   本文纯属原创，欢迎转载，请注明本文出处。   向 下 翻         打开前盖，将图1处套杆取出， 按住图2处黑色塑胶片，向左方取出前盖。

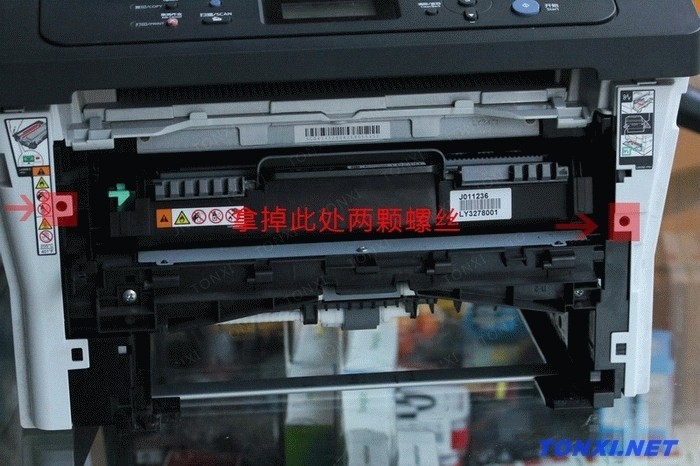

   拿掉正面此处的两颗侧盖螺丝

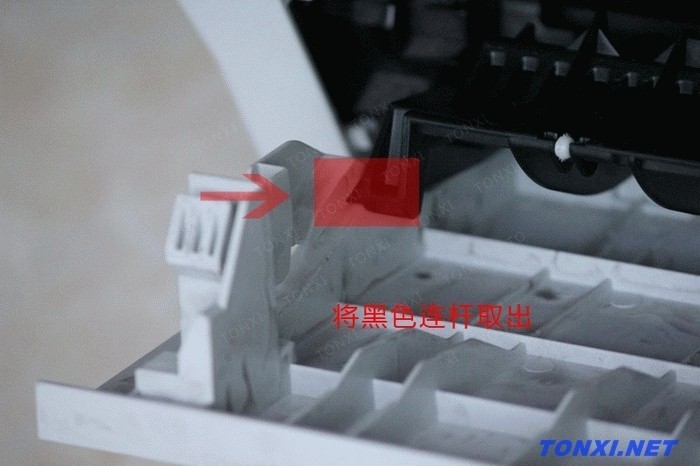

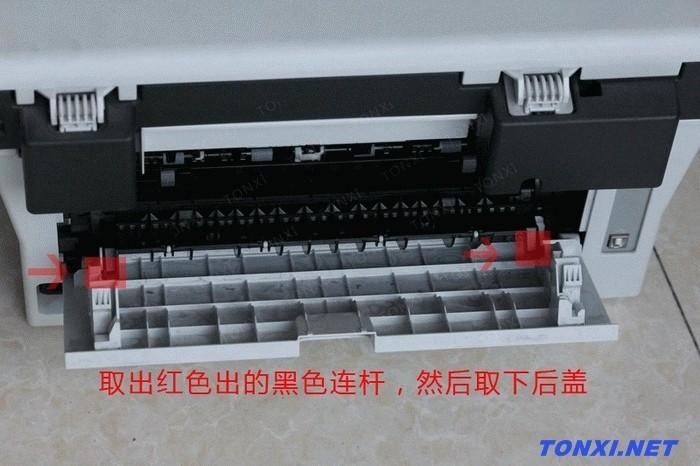

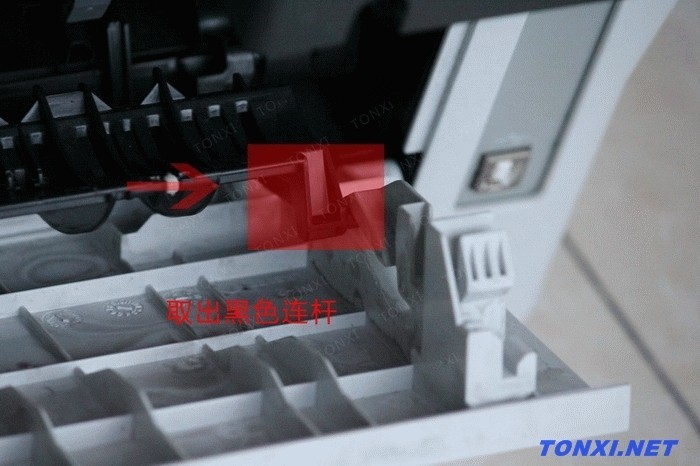

然后打开后盖，取出图中红点处的黑色连杆，取下后盖。


放大图

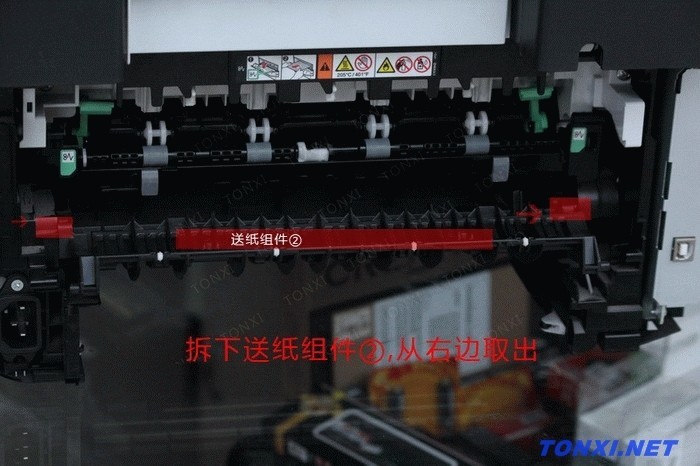

   从右到左取出后送纸轮组件②。（如下图）

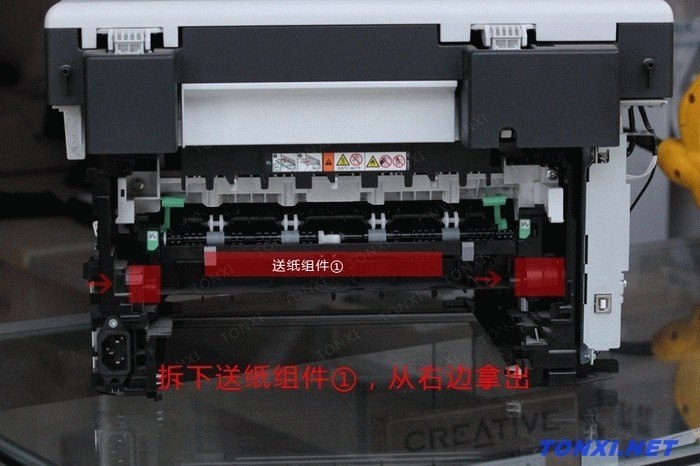

    从右到左取出后送纸轮组件①。（如下图）

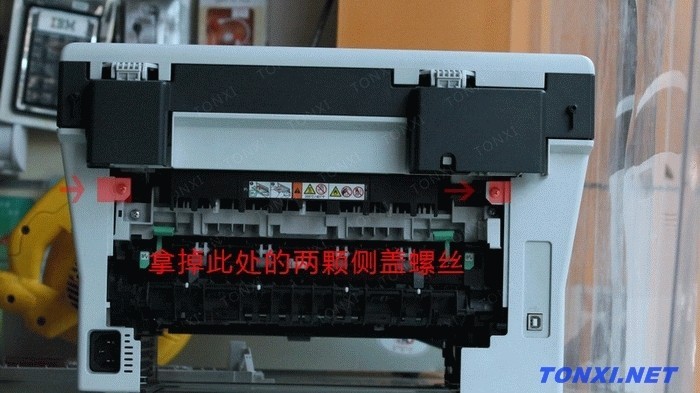

拿掉背面此处的两颗侧盖螺丝       用一字螺丝刀撬正面螺丝卡扣处和图中所示位置，取左右下侧盖

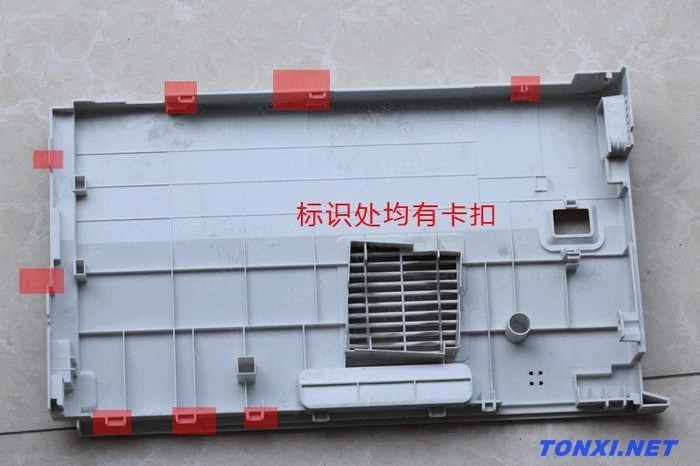

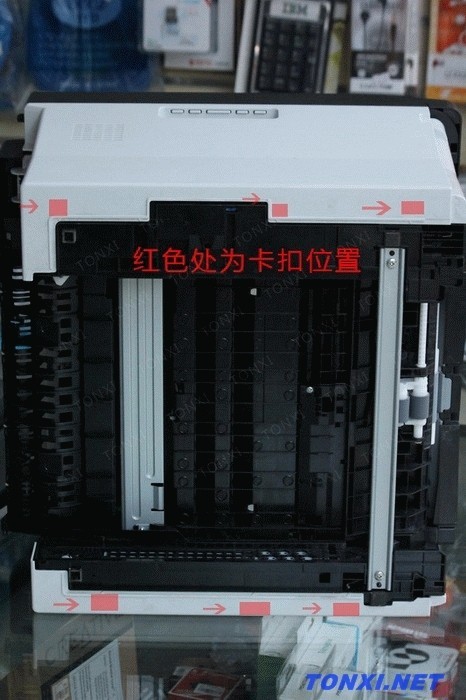

   图中所标位置均有卡扣

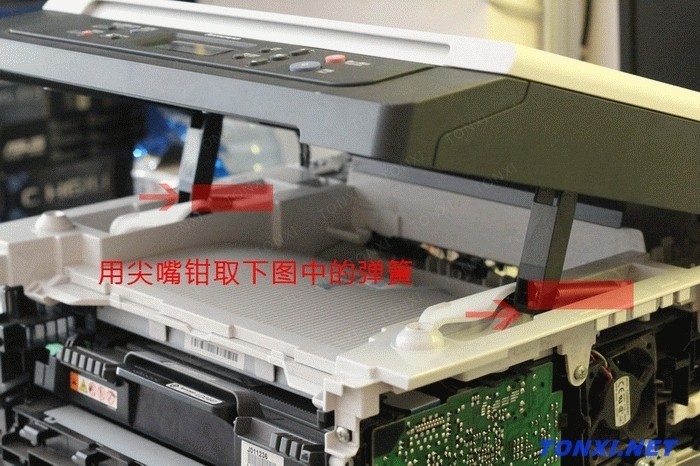

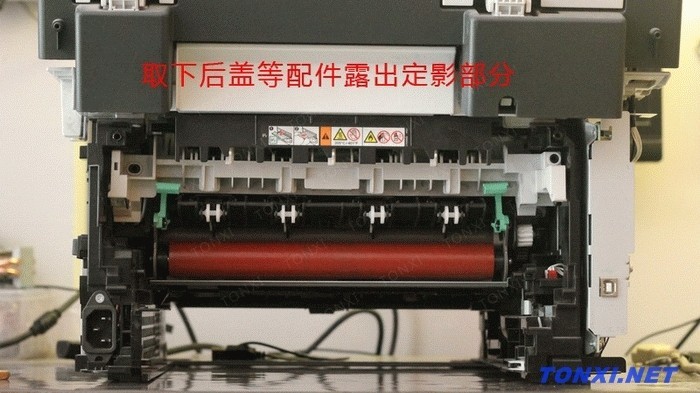

   取下左右侧盖和后盖等配件可以看到定影部分。       下面开始取扫描组件和上盖。 先用尖嘴钳取下图中所示的弹簧（如下图）。

   轻轻向上提出此定位塑胶片

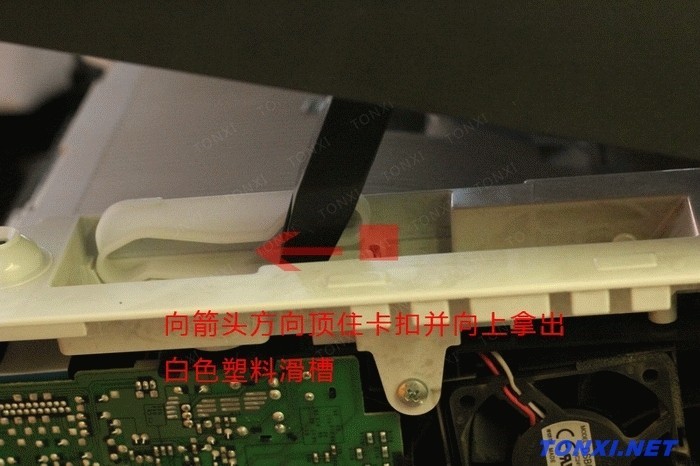

向箭头方法顶住卡扣并向上拿出白色塑料滑槽。
