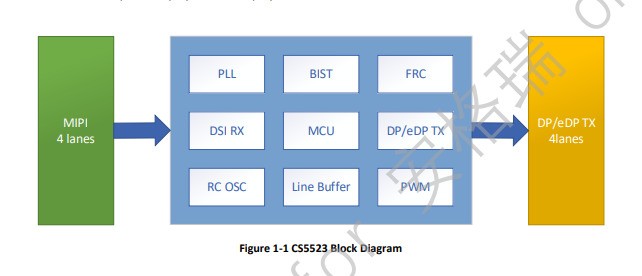

ASL(集睿致远) CS5523 是一颗 MIPI DSI 输入,DP/eDP 输出转换芯片。MIPI 输入 4 lanes, 每 lane 最大支持 1.5Gbps, DP/eDP 输出最多支持 4 lanes, 每条 lane 最大支持 2.7Gbps。 芯片内部有一个 MCU ,自带 flash。 功能框图: 特点: MIPI DSI输入和DP/eDP输出 支持抖音和6位+FRC。 将PWM发生器与GPIO输出PWM集成以控制背光 内部通电复位(POR) 嵌入式EDID 带SPI闪存控制器的嵌入式MCU MIPI输入: 支持MIPI D-PHY 1.2版和MIPI DSI 1.3版 支持1对4数据通道,1时钟通道 双向车道0(仅限LP倒车) 支持ULPS(低功耗状态) 支持18/24/30/36位的压缩像素格式RGB 支持18位松散压缩像素格式RGB 无需改板可pin to pin替代龙讯LT8911EXB,iTE IT6151芯片,成本更低,调试更方便。 |
|
