国产CS5523规格书|MIPI转EDP方案设计|替代ITE6151芯片电路原理|ASL替代联阳ITE6151

联阳的ITE6151即将停产，IT6151芯片价格较贵，电路设计较繁琐，整体方案BOM成本较高，那么之前用IT6151来设计MIPI转eDP方案，可以用ASL新推出的一款芯片 CS5523完全替代兼容IT6151。

ASL芯片（集睿致远） CS5523是一款MIPI DSI输入，DP/e DP输出转换芯片，也可pin to pin替代LT8911龙讯芯片。

MIPI DSI 最多支持 4 个通道，每个通道的最大运行速度为 1.5Gps。对于DP 1.2输出，它支持1.62Gbps和2.7Gbps的链路速率，支持2560 * 1440@60Hz的最高分辨率。单电源1.8V，节省成本并优化电路板空间。

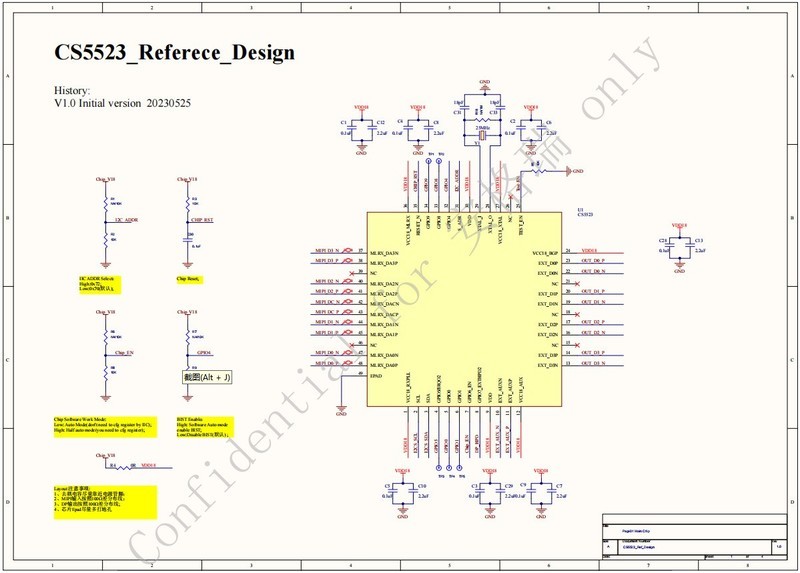

CS5523适用于多个细分市场和显示应用，如手持设备，主板，双面板显示器和汽车显示器等等，CS5523芯片MIPI转EDP方案设计原理图如下：

一．CS5523规格及特点

MIPI 输入：

支持同步事件/同步脉冲模式

在V型消隐期间，支持所有线路进入低功耗模式

支持通道/极换

支持连续时钟和/或非连续时钟

支持 MIPI ? D-PHY 版本 1.2 和 MIPI? DSI 版本 1.3

支持 1 至 4 个数据通道 1 个时钟通道

双向车道 0（仅倒车 LP）

支持 ULPS（超低功耗统计）

支持18/24/30/36位的打包像素格式RGB

支持松散打包的 18 位像素格式 RGB

DSI 主机可以在 ESCAPE 模式下访问本地寄存器

电子数据处理/DP 输出：

符合 VESA DisplayPortTM （DP）v1.2 标准

符合 VESA 嵌入式显示端口TM （eDP）v1.2 标准

支持 4 通道高达 HBR（2.7Gbps） 输出

支持6，8bpc，RGB输出

支持数据通道和极换

支持 1Mbps 辅助通道

支持多达 2560x1440@60Hz

二．龙讯LT8911特点

LT8911是一颗将LVDS/MIPI DSI信号转换成EDP信号的转接芯片，应用产品：广告机，平板、医疗器械、车机、显示器、小电视、车载电视等。ASL集睿致远CS5523可pin to pin替代LT8911龙讯芯片。

设计注意事项：

A、LT8911设计的时候要特别注意输入输出的走线问题，要做好屏蔽以免信号受到干扰。

B、注意电源滤波

C、设计的时候预留LVDS信号要预留阻抗匹配电阻

D、设计的时候复位脚最好由客户CPU的GPIO口进行控制，以便控制整个方案的时序，避免后面出现问题。
