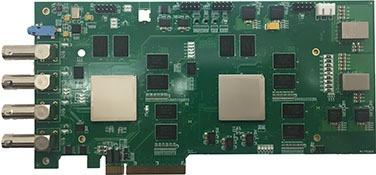

真4K(12G/60Hz SDI)信号的采集压缩传输卡 嘉恒图像

12G-SDI的真4K标准：

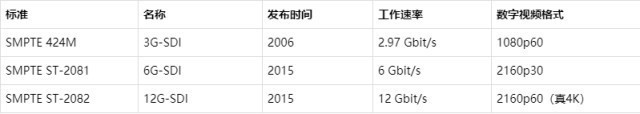

SDI接口是数字分量串行接口，是由SMPTE组织制定的一种数字视频接口标准。该串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理， 它属于数字基带信号。SMPTE组织在2015年正式发布了串行数据接口的6G-SDI和12G-SDI。6G-SDI面向2160p30的应用，对应每秒30帧画面的刷新。而12G-SDI面向2160p60（俗称真4K）的应用，对应着每秒60帧画面的刷新。

12G-SDI的采集压缩传输：

1、采用PCI Express 3.0x16通道。每一条Lane上支持每秒钟内传输 8GBit，总带宽可达15.7GB/s。基于PCI Express 3.0的高带宽传输通道，实现了四路视频实时上传，同时支持两路压缩数据流实时上传。

2、采用FPGA实现硬件H.264压缩编码，参考标准ITU-T H.264 (V12)协议。编码效率高，在高压缩比的同时，也能保证高质量的图像效果。
