precision 5510  散热改造 强力降温10° 全速稳定运行 xps15 可参考

precision 5510  基本配置情况：

      CPU Type                                          QuadCore Intel Core i7-6820HQ, 3400 MHz (34 x 100)

      Motherboard Name                                  Dell Precision 5510

      Motherboard Chipset                               Intel Sunrise Point CM236, Intel Skylake-H

      System Memory                                     16202 MB  (DDR4-2133 DDR4 SDRAM)

      Graphics processor                               nvidia quadro m1000m   2G

      Monitor                                           Sharp LQ156D1 (Dell 7PHPT)  [15.6 LCD]

      Disk Drive                                        NVMe PM951 NVMe SAMSU  (476 GB)

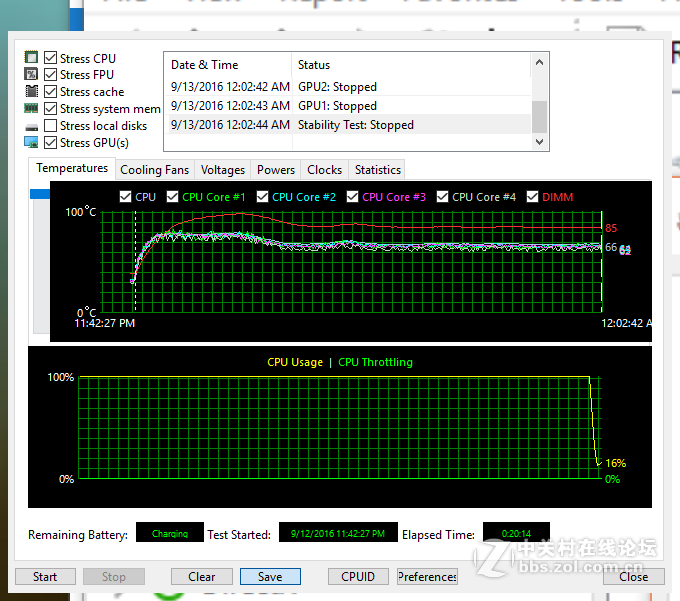

改造前稳定性测试CPU温度80°以上，还强制降频运行；

如图：

改造方案：1、cpu、显卡使用 液态金属；2、强化末端散热。

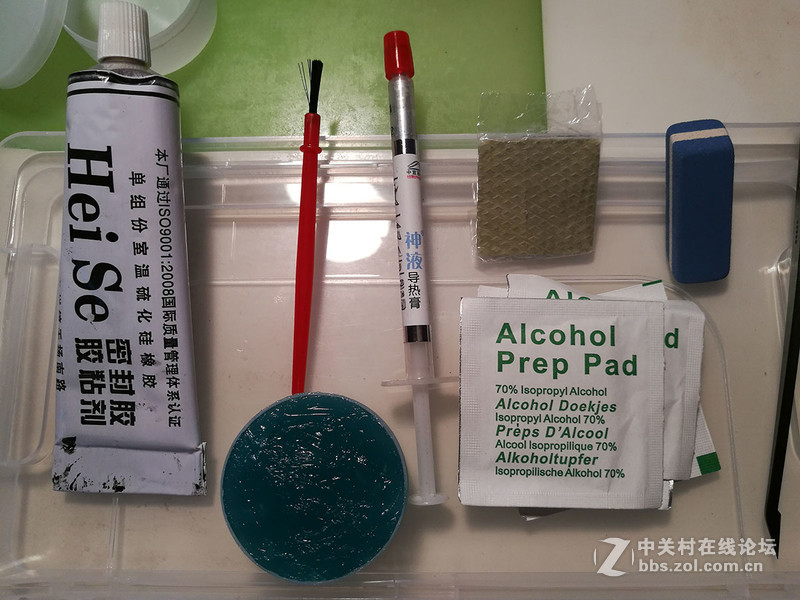

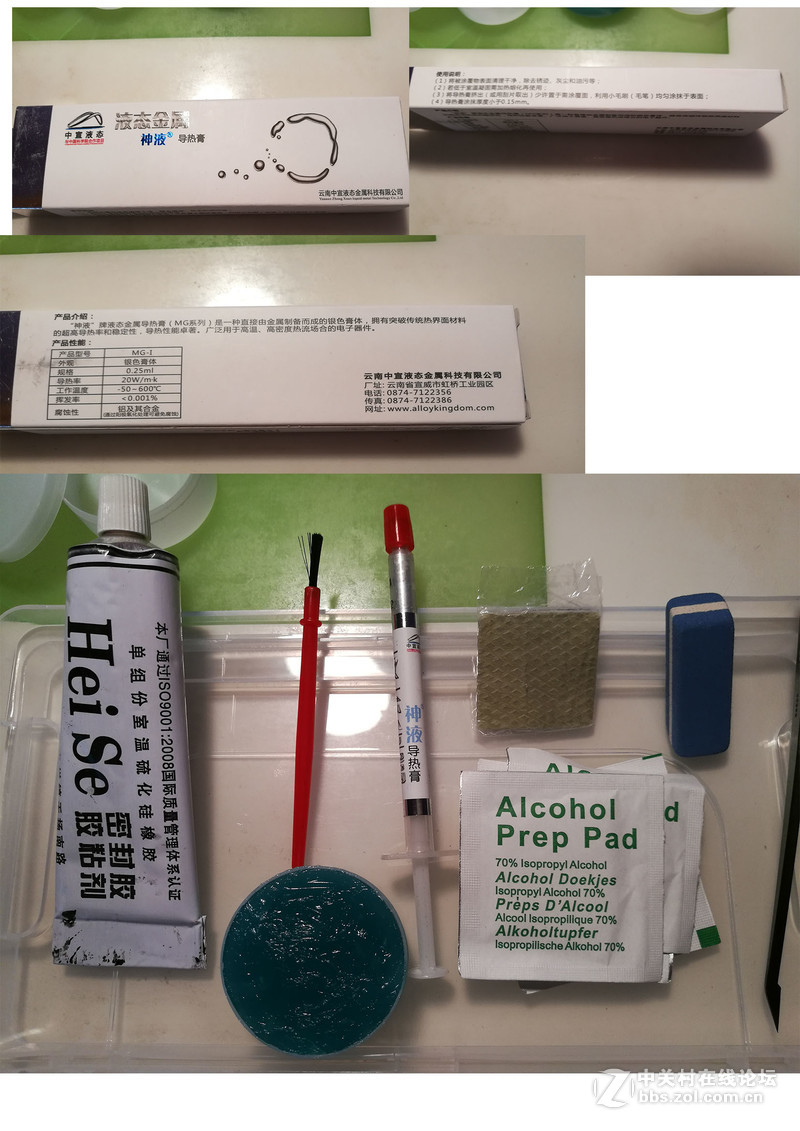

主要材料：

神液是国产液态金属，常温下为液态。硅橡胶做绝缘防护，其凝固后有一定弹性，还用于赋形。

这款移动工作站很薄，散热模组使用双热管，但风扇超薄，风量有限，末端散热是瓶颈所在，所以重点在强化末端散热的设计。

更换液态金属的部分略过，强化末端散热使用了导热垫（固态硅脂 散热片）厚度3MM，要弹性良好，我使用的是橡皮泥导热垫（导热系数：11.0W/mK）。

1、导热垫放置的位置在双管的末端，安装后这里与后盖的距离约2-3MM，以下是导热垫留下的印记。

2、导热垫在背板的位置：

周围i一圈黑的是硅橡胶，用于赋行和固定，橡皮泥导热垫中间的脊是双管间的凹槽塑造的。

3、安装前效果：

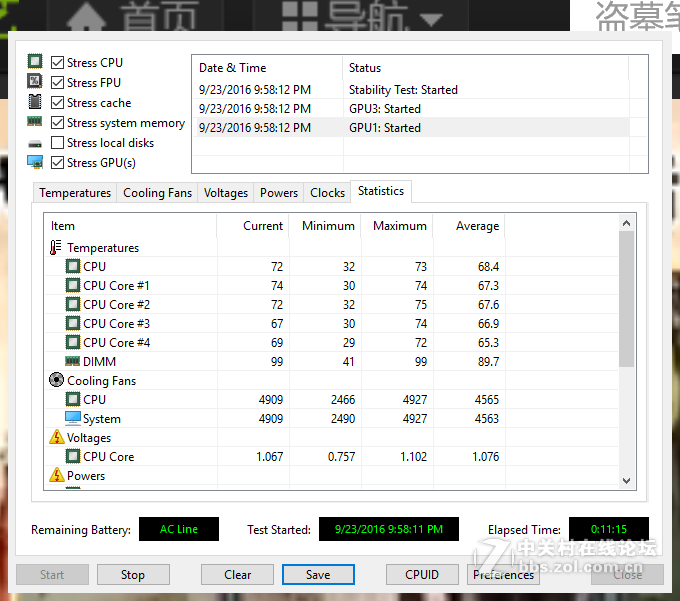

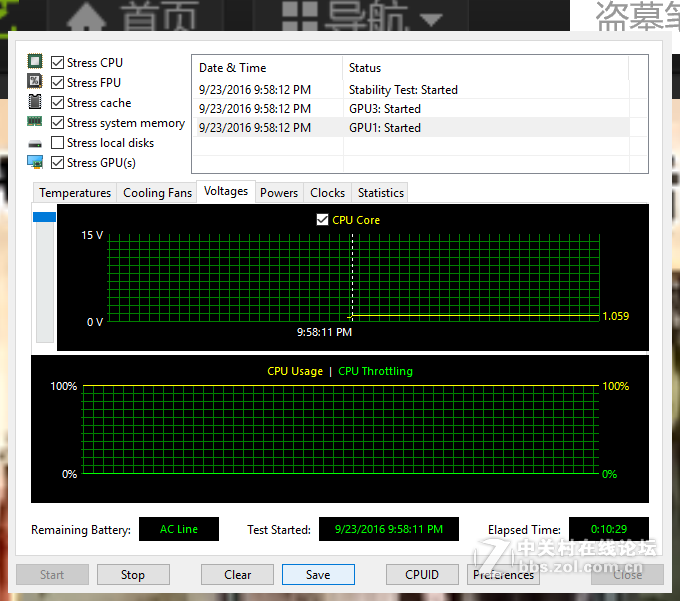

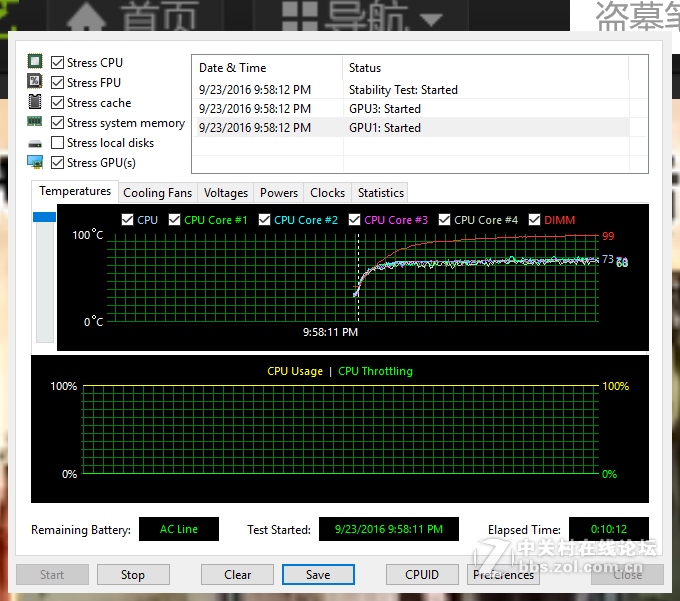

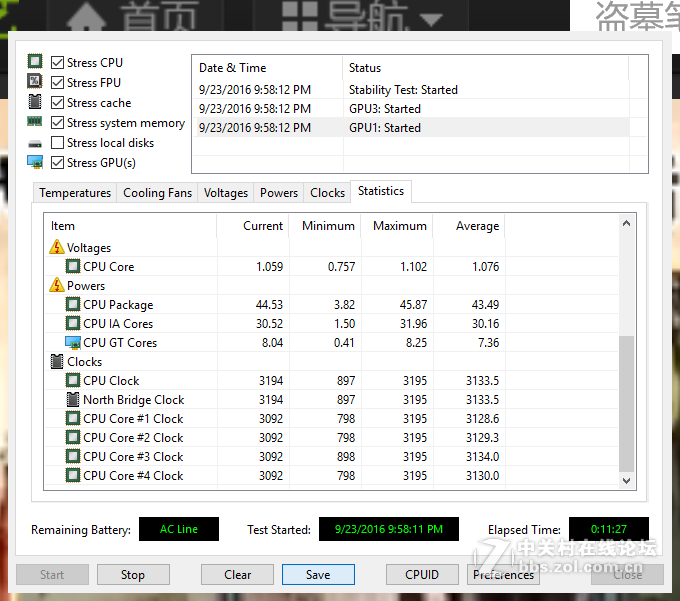

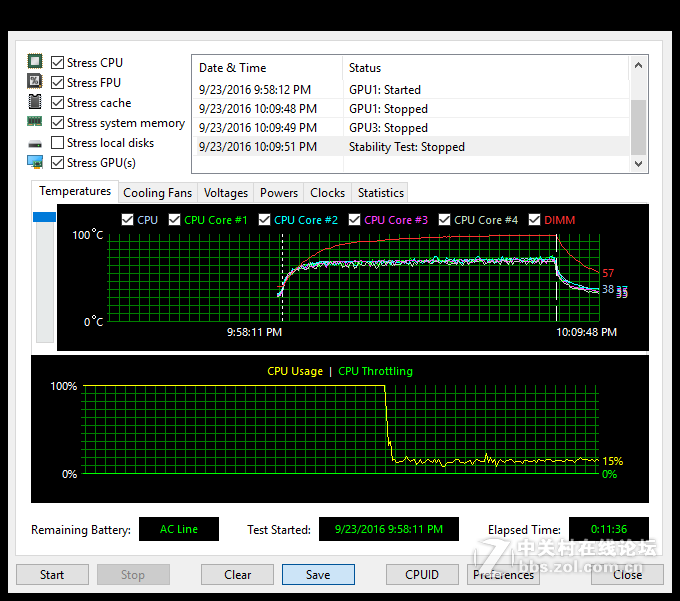

4、安装后，满负荷运行，cpu最高71°，下降10°以上，而且没有强制降频了，太给力了。
