电缆故障测试仪波速测量

不同厂家生产的电缆，虽然型号相同，但由于工艺和介质配方的差异，会导致电波传播速度不同。如果直接使用智能电缆故障测试仪给出的平均电波传播速度，就会造成一定的测试误差。为了更加精确地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。

电波测速的方法如下：

A.首先选一段已知长度的同一厂家、同一型号、同一批次生产的电缆。如果此次被测电缆的精确长度为已知，也可以用此次被测电缆进行波速测量。

B. 进入设置界面后，设置在“低压脉冲法”测试状态。选取适当的 “电缆类型”、“长度选择”测量夹子线接在被测电缆的芯线和地线上。点击“波速测量”键，并点击“确认”键。屏幕自动弹出“波速测量”过渡界面二级菜单“请选择波速的计算方式”屏显（如图二十一所示）

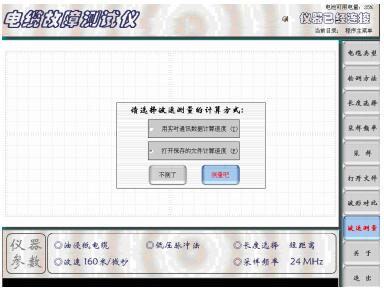

图二十一  波速测量过渡界面1

先确认“用实时通讯数据计算速度”，再点击二级菜单中的“测量吧”模拟键，弹出过渡界面2，（如图二十二所示）的波速过渡界面2。

电缆故障测试仪自动发出一个测试脉冲，在电缆终端将产生一个开路反射脉冲。此过程产生的测试波形记录在过渡界面2的屏幕上。通过波形“展宽、压缩”操作和“游标”操作，将两电子游标对准发射脉冲和回波脉冲的前沿拐点。两游标间的读数为两个脉冲的间隔时间。

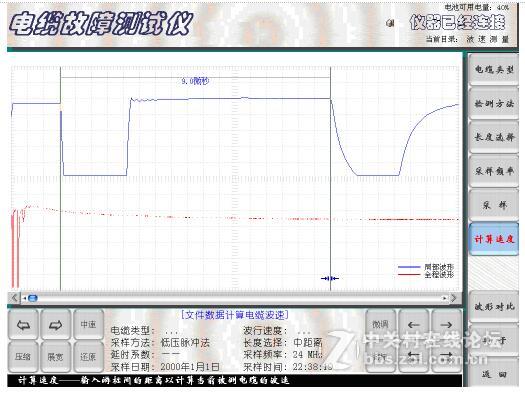

图二十二  测量过渡界面2

C．再点击此界面中右边的“计算速度”模拟键，仪器又进入下一个过渡界面。在界面中间弹出二级菜单“请输入两游标间距离”的过渡界面3。（如图二十三所示）。此时，将被测电缆的准确长度用数字键输入。再点击二级菜单中的“确定”键，界面进入显示波速测量结果界面。在此界面二级菜单中的数字就是被测电缆的电波传播速度。（如图二十四所示）的过渡界面4。如果需要重新计算，可点击菜单中的“重算”键，重复上述电波测速过程。如认可此次测试结果，点击菜单中的“离开”键，仪器自动进入现场故障测试状态。界面回到仪器如图五所示的初始设置界面，进行故障测量。

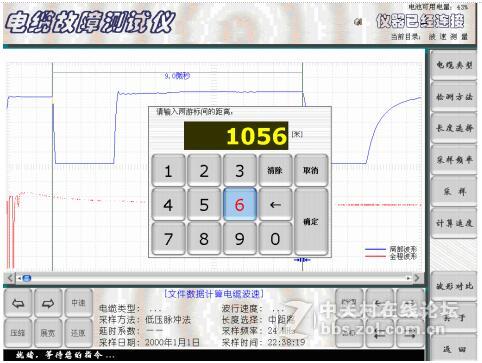

图二十三 测量过渡界面3

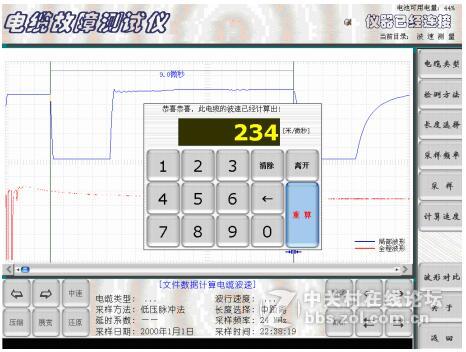

图二十四 波速测量过渡界面4

当点击“开始检测”键后荧屏弹出二级菜单“请输入自定义电缆的传播速度”，还需进一步“确认”界面中二级菜单此次测量的电波传播速度，（如图二十五所示）。

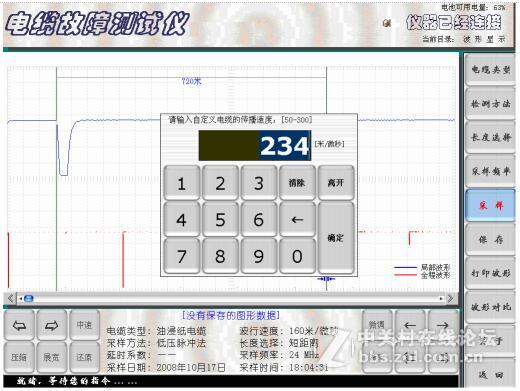

图二十五 波速测定后进行故障测试时再次确认的界面

测试波形（如图二十六所示）。点击荧屏左下角的“展宽”或“压缩”键和荧屏右下角的游标“左、右”移动键，使两电子游标对准发射脉冲和回波脉冲的前沿拐点。两游标间显示的距离数即为电缆的开路故障（全长）或短路故障距离。

此界面下方的参数设置栏显示了重新设置的电波传播速度和当前设置参数与测试时间。

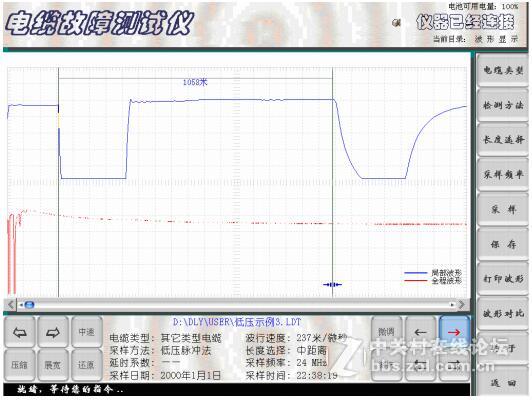

图二十六  确定新电波传播速度后的故障实测界面
