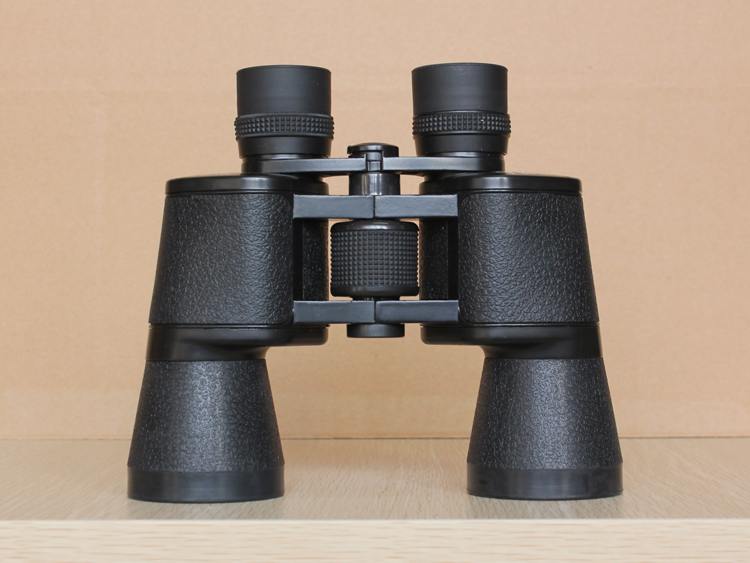

为了更熟悉产品，了解望远镜结构，在拆解了屋脊结构双筒望远镜后。 我们又把森林人标准版保罗望远镜也拆了，更一步了解了保罗望远镜。顺便做了以下拆解图，希望大家通过这篇帖子，也能更加了解保罗棱镜望远镜的结构 先上望远镜的照片

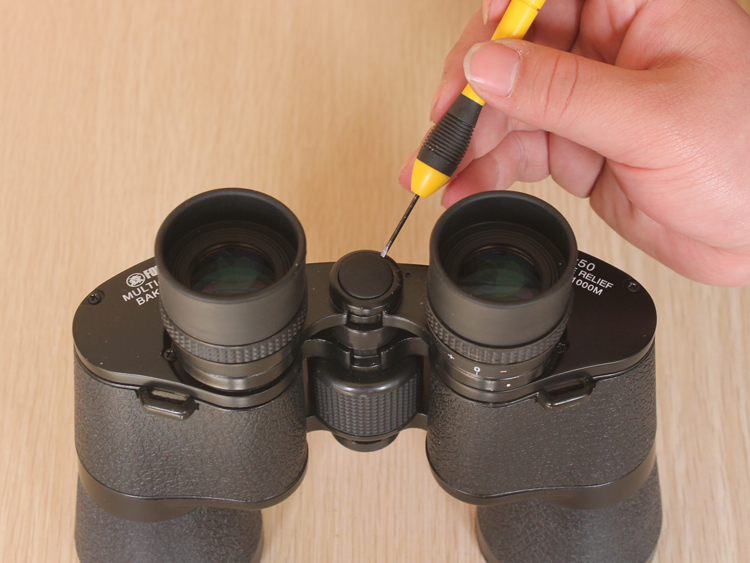

我想先把整个目镜都拆下来，首先我先撬开中间的橡胶盖板（这个地方是用胶水粘上去的)

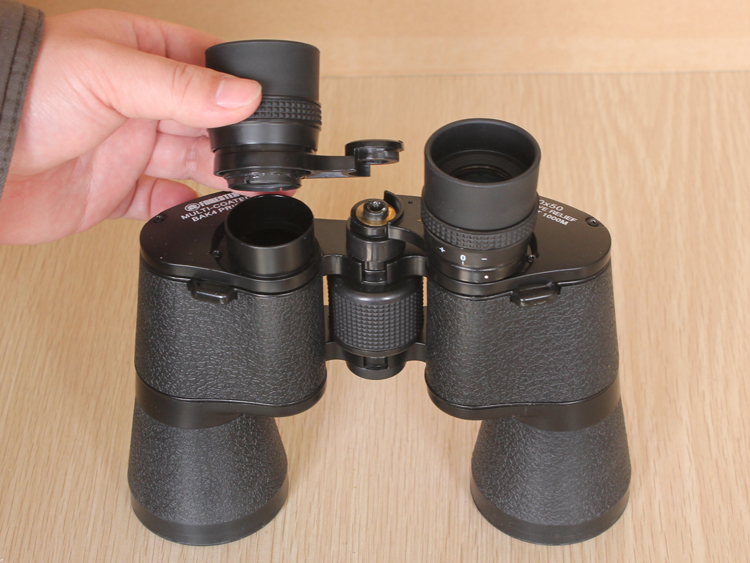

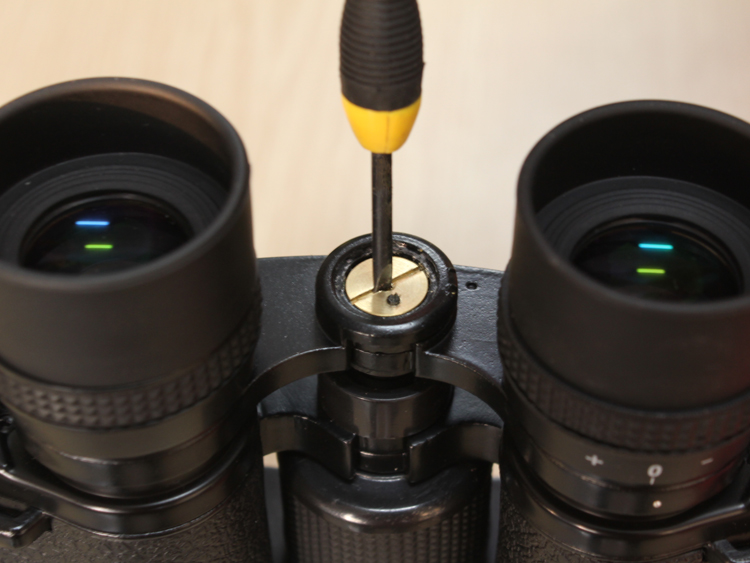

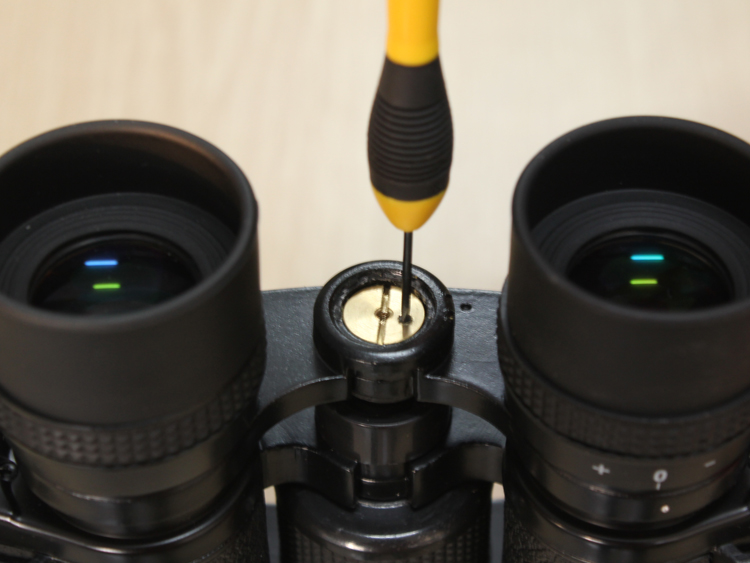

打开后露出的是黄铜材质的螺丝帽，先转松固定的小螺丝钉，旋松后再用大一字螺丝刀或者工具把整个螺丝帽都取下来这样整个目镜端整个都能拆下来了

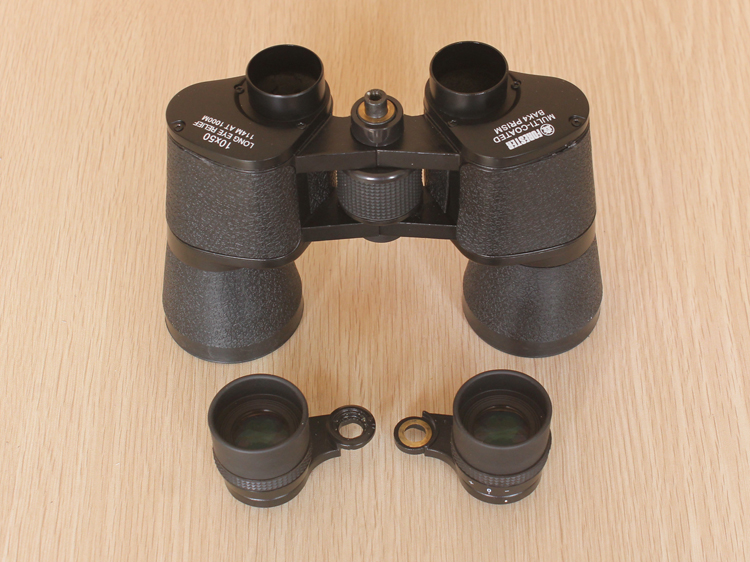

取下后的样子
|
|
楼主热贴
个性签名：无
|
| 发表于 2015-09-01 12:07:06 1楼 | |
|

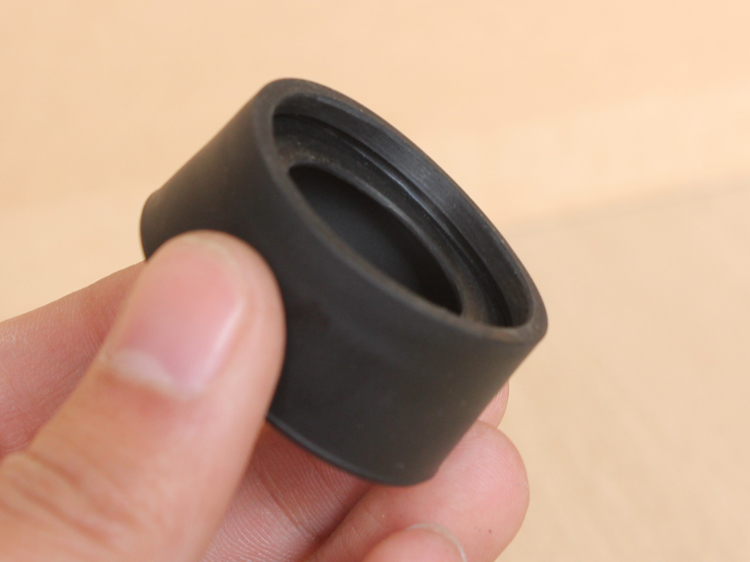

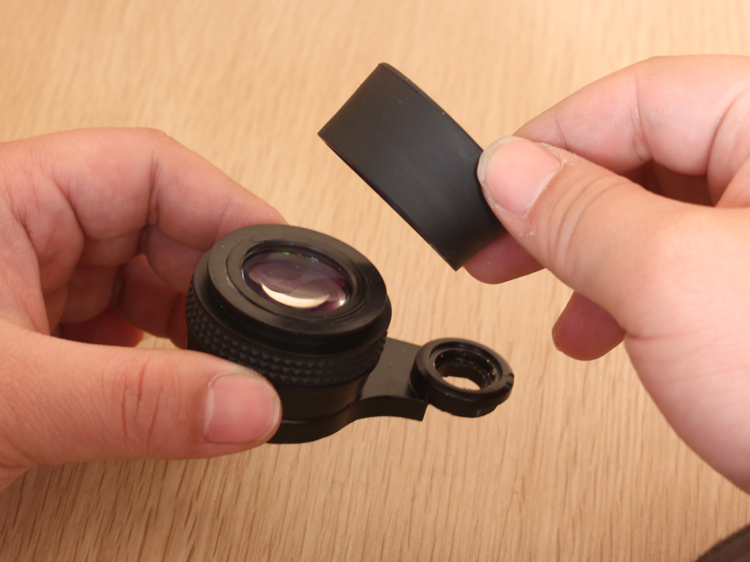

接下来拆眼罩——眼罩是可以翻折的，一般观测的时候戴眼镜的朋友就需要把眼罩翻下去，不带眼镜的就不需要翻折，这个大家都清楚就不做图示直接开拆了： 眼罩是通过胶水和卡槽固定在目镜上的，拆开后可以看到眼罩上的金属凹槽
橡胶眼罩里面有凸出来的，刚好可以卡在里面，里面再沾上胶水，就比较牢了，只要不用力拉扯，一般是不会有什么问题的。

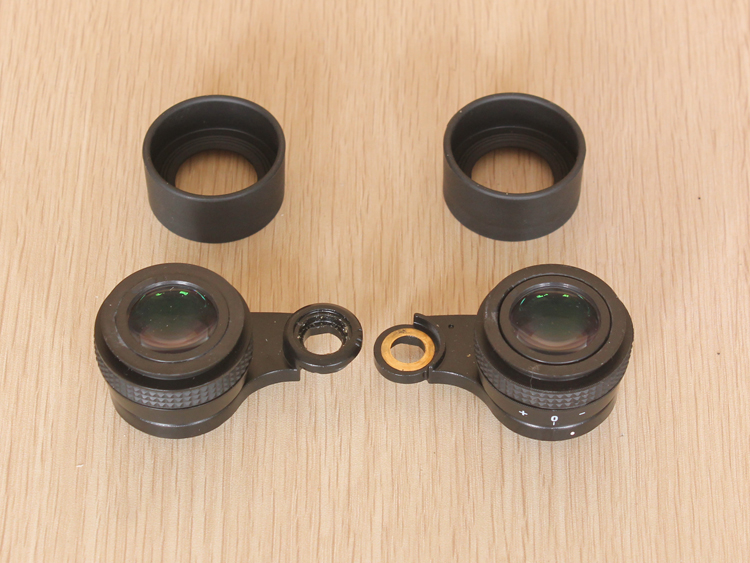

眼罩拆完后的样子

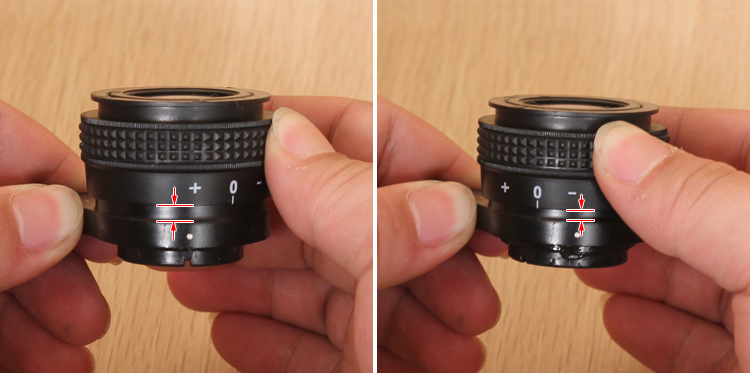

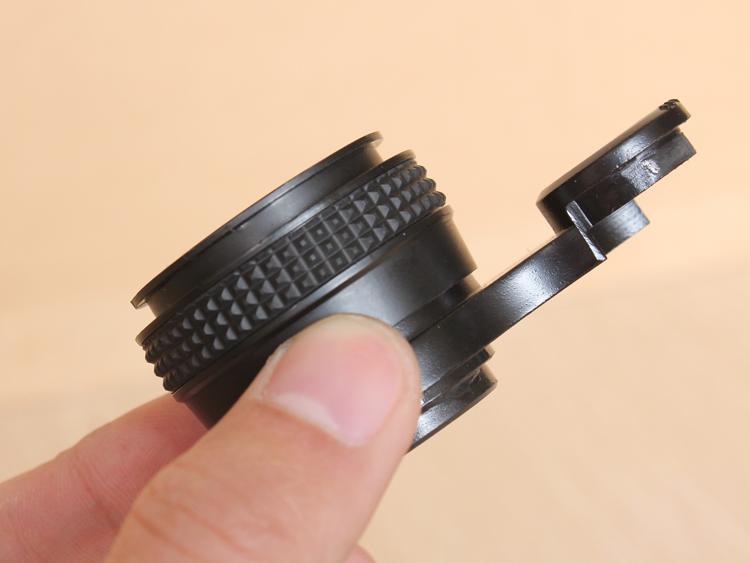

右目镜可以进行视差调焦，大家可以看看图示：通过转动视差补偿环，可以看到目镜组发生升降，用来矫正两眼视力差别
|
|
| 发表于 2015-09-01 12:08:43 2楼 | |
|
回帖怎么自动变成 谢谢楼主了 |
|
| 发表于 2017-04-02 17:31:05 3楼 | |
|
怎么不往下拆了 |
|
| 发表于 2017-06-15 16:08:19 4楼 | |
| 湖北武汉彩虹店私发给我的，我是河南省的。我买的是10 | |
| 发表于 2019-12-23 09:50:23 5楼 | |
|

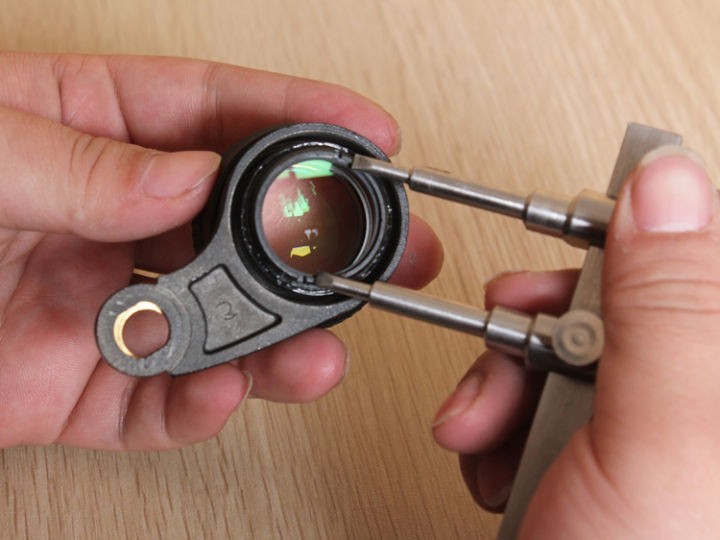

拆目镜镜片了——镜片是用压环旋紧的，压环上面有2个凹槽，用工具可以旋开把镜片取出来

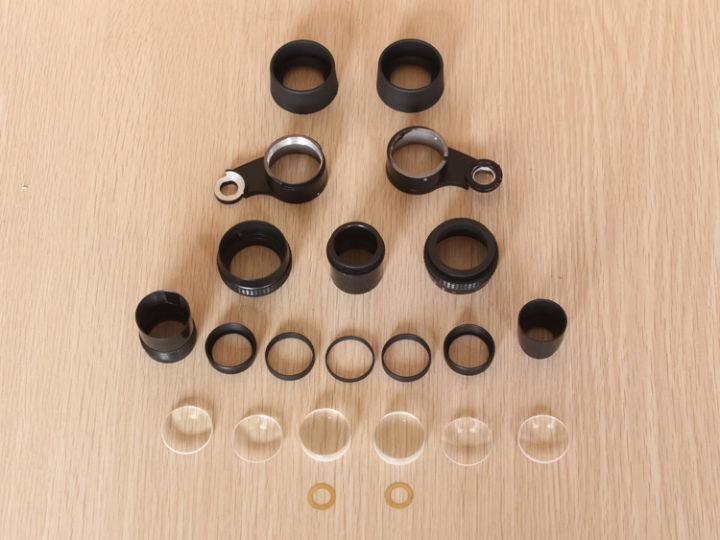

目镜组比较繁琐，省去了一些照片，直接上全部拆开后的样子

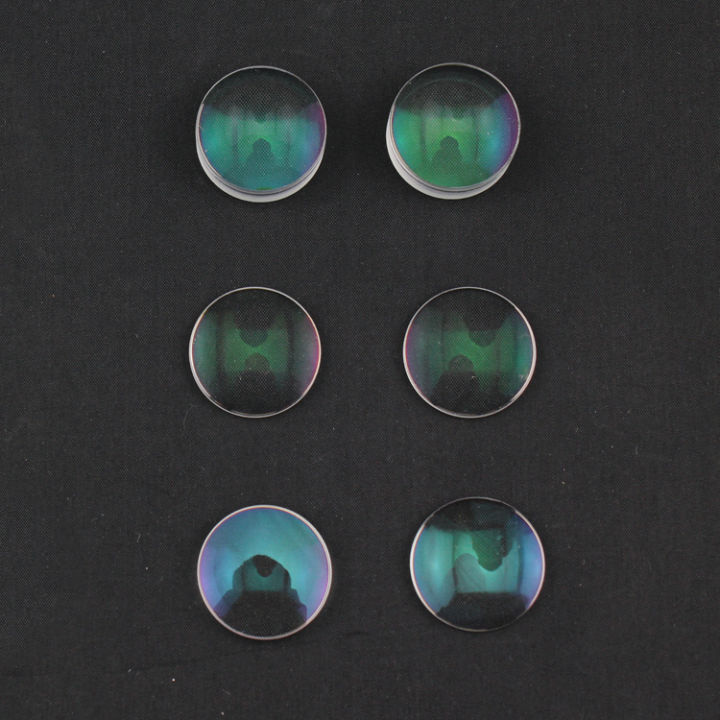

目镜组是采用3组4片光学玻璃镜片，其中有两片镜片是胶合在一起的。因为桌子背景不容易显示出镀膜，就拿到黑色背景下拍摄，可以看出镜片都采用了全表面多层镀膜，相比一些采用2组2片式结构树脂镜片无镀膜的，森林人的亮度和清晰度都会更好！

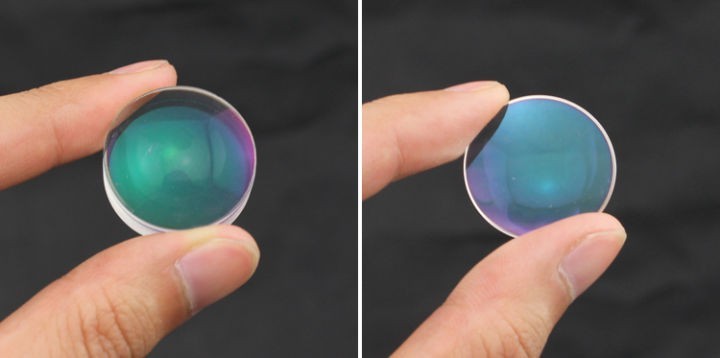

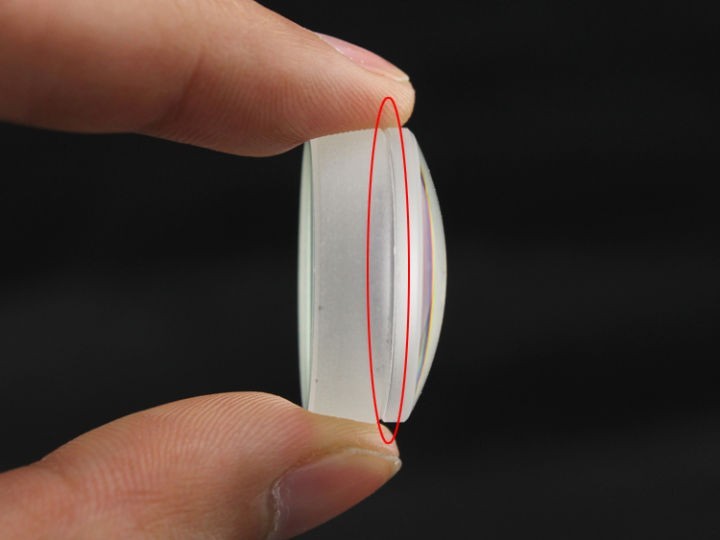

两片镜片胶合在一起，中间是胶合线

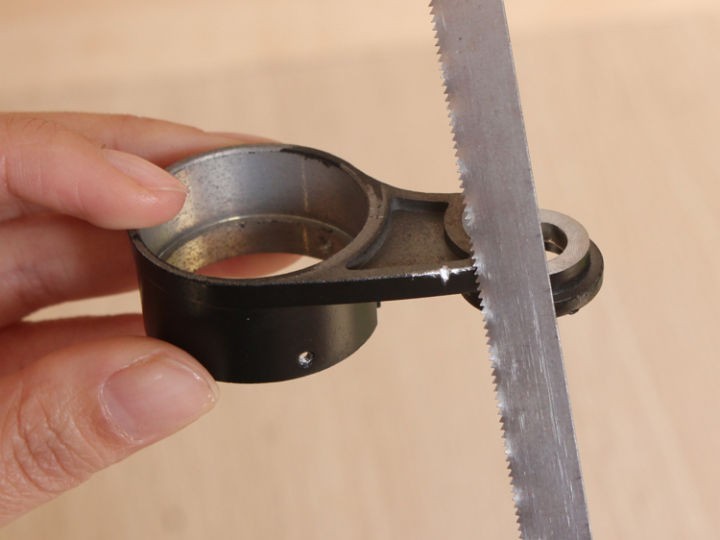

目镜组处的目镜支耳——内部用来装目镜组的，采用金属结构的耐用性和稳定性会更好一些（如果采用塑料的会比较容易断裂）

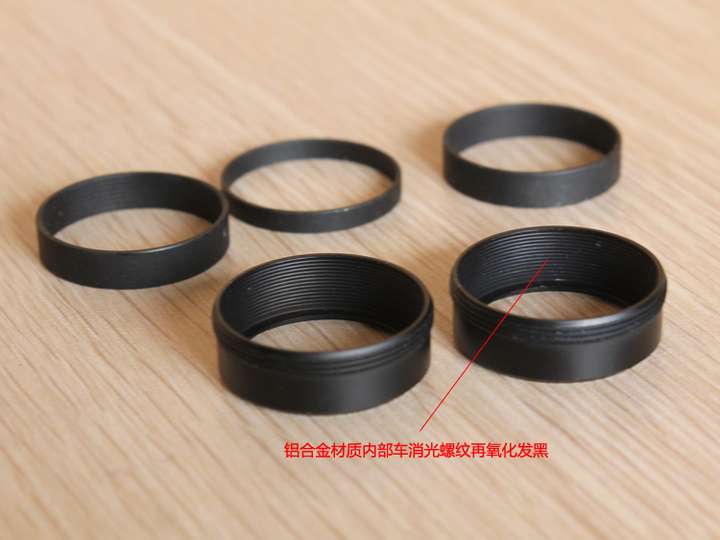

目镜组内部的金属压环和金属隔离圈。隔离圈——目镜组的玻璃和玻璃之间的间隔需要用到隔离圈，隔离圈用塑料材质价格会比较低，但是反光率高，如果用铝合金材质内部车消光螺纹再氧化发黑，成本高一点，但是反光率低很多，消光效果更好，采用金属材质的稳定性也要更好！
|
|
| 发表于 2019-12-23 09:53:58 6楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2019-12-23 10:46:00 7楼 | |
|

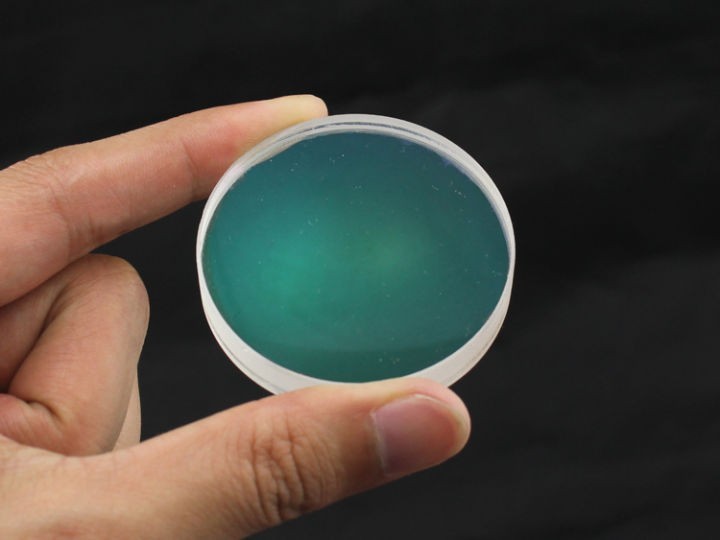

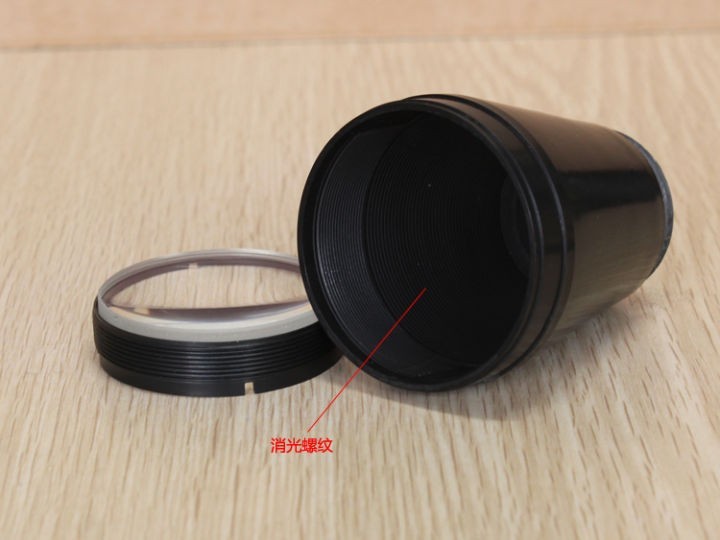

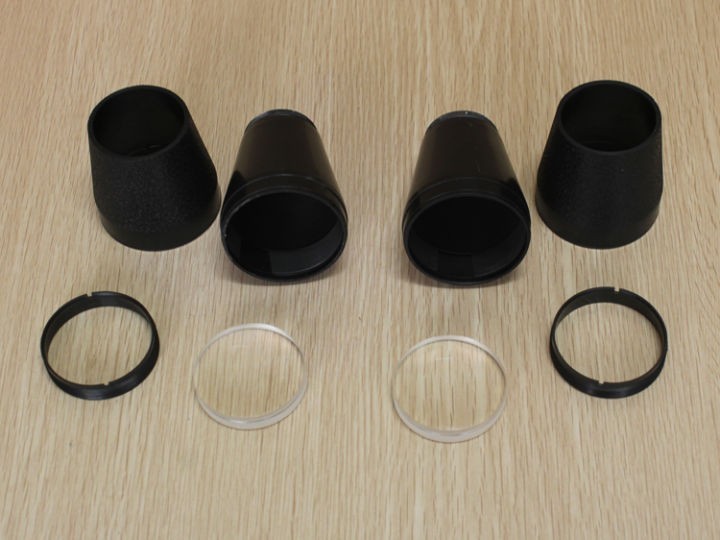

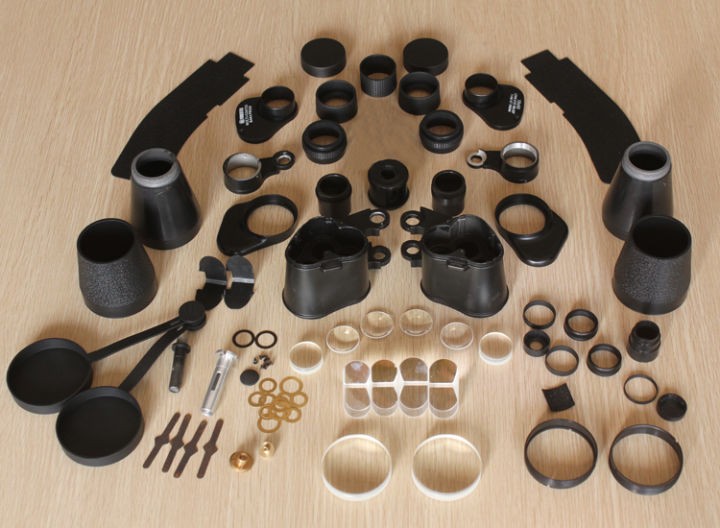

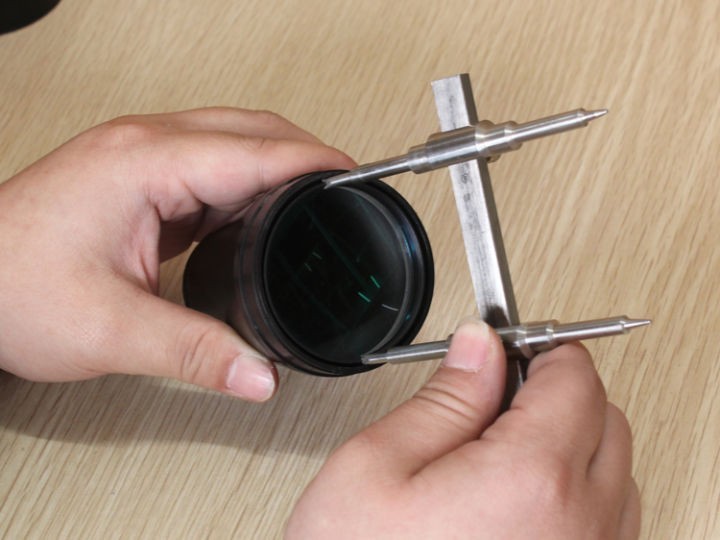

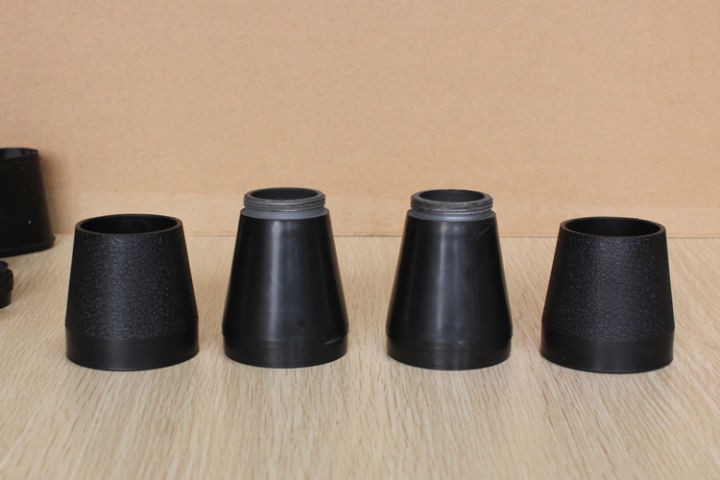

最后拆物镜了，先将物镜胶皮给扒开  旋松物镜压圈，可以把整个物镜拆出来  物镜内部也采用了多道消光螺纹，可以消除杂光  物镜都拆开后的样子  没有背景，镀膜太难拍了，还是在黑色背景下比较容易拍，采用双胶合物镜，镀多层镀膜  最后上一张拆解完的全家福，看似一架简单的望远镜，包含的东西还真不少  希望大家可以通过这个帖子，更加熟悉了解望远镜 |
|
