QSFP28到SFP28的转换连接方案

QSFP28到SFP28的转换连接方案及操作指南，综合行业实践与技术文档整理：

一、转换方案分类与连接步骤

1. 专用转换模块（适配器）

• 原理：
  物理尺寸适配器（如睿海光电RH-QSFP28-SFP28），将QSFP28端口转换为4个SFP28端口，无需外部供电。

• 连接步骤：

1. 将转换模块插入交换机/设备的QSFP28端口；

2. 在适配器的SFP28插槽中插入25G SFP28光模块或 DAC/AOC线缆；

3. 另一端连接至25G设备（如服务器、存储设备）。

• 优势：

• 即插即用，兼容主流品牌（如思科、华为）；

• 支持数字诊断监控（DDM），实时追踪光功率、温度参数。

• 适用场景：

• 成本敏感型项目；

• 设备端口异构且需快速部署（如混合速率网络改造）。

2. 分支高速线缆（DAC/AOC）

(1) DAC无源铜缆（≤5m）

• 型号：100G QSFP28转4×25G SFP28 DAC。

• 连接方式：

• QSFP28端直插100G设备；

• 4个SFP28端分别连接25G设备。

• 特点：

• 零配置，无需光电转换；

• 功耗低（无激光器），成本比光模块低40%。

• 场景：机架内服务器-交换机短距互联。

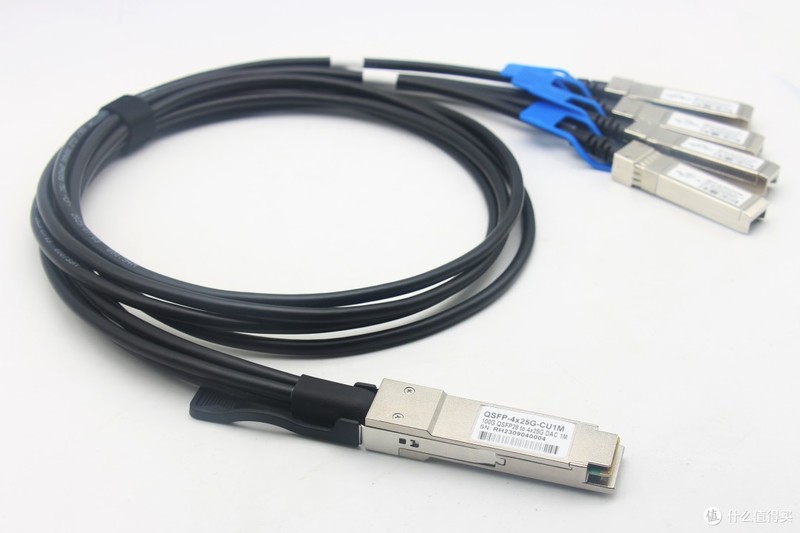

100G DAC铜缆

(2) AOC有源光缆（1-100m）

• 型号：100G QSFP28转4×25G SFP28 AOC。

• 传输特性：

• 多模光纤（OM3/OM4），波长850nm；

• OM3传输70m， OM4传输100m。

• 优势：

• 抗电磁干扰，适用于高密度布线环境；

• 比DAC支持更长距离，比独立光模块方案成本低。

3. 分支光纤跳线（需搭配光模块）

• 组件：

• 100G QSFP28光模块（如100G SR4）+ 25G SFP28光模块 ×4；

• 12芯MPO-4×LC分支跳线。

• 连接步骤：

1. QSFP28光模块插入100G设备，通过MPO接口连接分支跳线；

2. 跳线LC端分别接入4个25G SFP28光模块；

3. SFP28模块连接25G设备。

• 适用性：

• 确认设备端口协议支持（如MSA标准），避免品牌锁区（如华为设备需专用兼容模块）；

• SFP28模块可插入SFP+端口（降速至10G），但QSFP28模块不可用于QSFP+端口。

• 多模方案（如SR4+AOC）需搭配OM3/OM4光纤，单模方案（如LR4）需OS2光纤

• 转换模块工作时温升显著（商业级温度范围：-20~85℃），确保机柜通风。

• 机柜内布线（≤5m）：
  → 首选 QSFP28转4×SFP28 DAC，低成本且零配置。

• 跨机架中距（≤100m）：
  → 选择 AOC有源光缆 或  转换模块+SFP28光模块，平衡距离与成本。

• 旧网络分线改造：
  → 采用 分支MPO跳线+分拆光模块，最大化复用现有资源。

• 现有100G网络升级为25G分线架构；

• 需复用原有光模块的场景。

  二、关键注意事项

  ---

  三、推荐场景方案

1. 兼容性验证：

2. 光纤匹配：

3. 散热管理：
