启明云端分享│IDO-CTB2D43-V1 硬件使用手册

一、 概述

IDO-CTB2D43 主板，配备 SigmaStar 双核 Cortex-A7 处理器，主频高达1.2GHz，32KBI-Cache/32KBD-Cache/256KB L2-缓存，内置 Neon 和 FPU，内存管理支持 DMA 引擎。集成 H.264/AVC 和 H.265/HEVC 解码器，支持最大分辨率FHD（1920x1080）/60 帧解码。

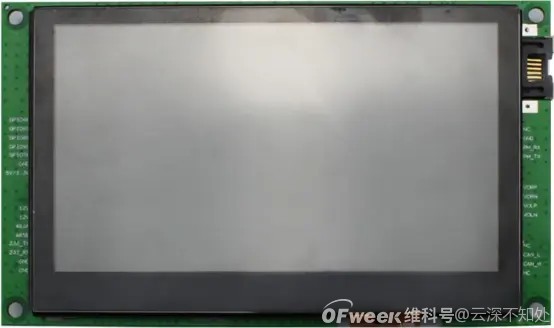

图 1. IDO-CTB2D43 产品示意图

IDO-CTB2D43 主板支持 TTL/mipi 屏显示驱动接口、以太网 MAC、USB2.0 和WIFI，主要应用于智能楼宇室内机、智能家居中控、86 盒家庭中控、电梯楼层显示器、IP 网络广播设备和语音识别设备等等。

二、 技术参数

2.1 硬件参数

表 1. 硬件参数

2.2 电气参数

表 2. 电气参数

2.3 使用环境参数

三、 接口说明

3.1 主板接口示意图

图 2. 主板正面接口图

3.2 电源接口/RS232/RS485

默认供电电压 12V@1A，采用 8Pin 卧贴 PH2.0 座子，电源供电电压范围为 DC 4.5V~30V。另外主板支持 1 路 RS232 和 1 路 RS485，引脚定义如表 4 所示：

图 3. 电源/RS232/RS485 引脚示意图

表 4. 电源/RS232/RS485 引脚定义表

3.3 CAN 接口

主板支持 1 路 CAN，采用 4Pin 卧贴 PH2.0 座子，引脚定义如表 5 所示:

图 4. UART/RS485 接口引脚示意图

3.4 RGB 接口

RGB 信号接口采用 40Pin FPC 0.5mm 下接座子的方式引出,接口定义如表 6 所示：

图 5. RGB 信号接口引脚示意图

3.5 CTP 接口

提供 1 路 CTP（Capacitive Touch Panel）接口，信号通过 6Pin FPC 0.5mm 下接座子 J25 的方式外接；J25 接口定义表 7 所示：

图 6. CTP 引脚示意图

表 7. CTP 接口定义列表

3.6 扬声器接口

主板通过 4Pin 卧贴 PH2.0 座子接出双声道扬声器接口，每个声道支持 8ohm 1W 喇叭。喇叭接口引脚定义如表 8 所示 ：

图 7. 扬声器接口示意图图

3.7 TF卡接口

支持标准 MicroSD 存储卡，支持 FAT，EXT 等文件系统 。

3.8 USB 接口

提供 1 路 USB2.0，默认 USB A 型母座。

3.9 以太网接口

提供 1 路以太网接口, 10/100Mbps 自适应。

3.10 WIFI 天线

电路板上采用 IPEX 一代天线座子，天线如图 8 所示：

图 8. 天线说明图

3.11 调试串口

UART_PM（TTL 电平）， 接口通过 4Pin 卧贴 PH2.0 座子引出 PM_RX，PM_TX 和 GND，引脚定义如表 9 所示；

3.12 扩展接口（GPIO）

扩展接口采用 7Pin 卧贴 PH2.0 座子，接口定义如表 10 所示：
