控制板电源常用开关电源芯片U6117引脚功能

随着科学技术的发展，通信、消费电子类产品等对开关电源需求迅猛增长，开关电源核心控制电

路的集成化是开关电源的发展方向。集成脉宽调制模式控制芯片的开关电源具有频率特性好、线

性度高、输出电压纹波较小等优点，并在通讯、计算机等领域得了广泛应用。

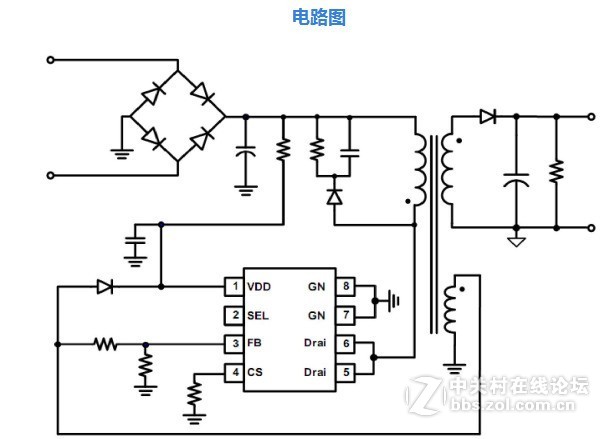

    在集成电路这方面，银联宝科技也取得了成功，尤其在近期推出的开关电源芯片U6117深受开关电源厂家的热爱。U6117内部集成了650V的高压MOSFET，是一种AC—DC脉宽调制开关电源控制芯片，主要用在控制板电源系统。U6117具有集成线损补偿与集成线电压、电感恒流补偿两大技术特点。

U6117封装可选SOP-8或DIP-8。 其U6117的引脚配置有以下特点：

1、VDD脚：芯片电源引脚，VDD的电源电压是11V-27V

2、SEL脚：选择降压或反激式配置。离开这个销浮动反激式PSR控制，同时绑到GND QR降压控制

3、FB脚：系统反馈引脚调节两个CV模式输出电压和CC模式输出电流，基于辅助绕组的反激电压

4、CS脚：电流感Input Pin

5、Drain脚： 功率MOSFET漏极

6、GND脚：集成电路的基础
