对电视液晶屏中断路和短路的单元进行切割或熔接，实现液晶线路激光修复

一、引言

电视液晶屏线路的断路和短路是常见故障，会导致显示异常，如黑屏、亮斑、条纹等。激光修复技术凭借高精度、低损伤的优势，成为解决这类问题的关键手段。通过对断路单元进行熔接、对短路单元进行切割，可精准恢复线路功能，保障液晶屏的显示质量。深入研究这一修复过程的原理、操作及技术要点，对提升修复效率与可靠性具有重要意义。

二、激光修复的基本原理

激光修复利用激光的高能量密度和精准聚焦特性，实现对线路单元的选择性加工。激光束通过光学系统聚焦后，光斑直径可缩小至微米级，能在不损伤周边正常线路和液晶层的前提下，作用于目标区域。对于断路单元，激光的高热量可使金属线路熔化并重新连接（熔接）；对于短路单元，激光能精准去除多余导电物质或切断异常连接（切割），从而恢复线路的正常导通与绝缘状态。其核心是通过控制激光参数（如波长、能量、脉冲宽度），匹配不同故障类型的修复需求。

三、断路单元的激光熔接修复

3.1 断路单元的识别与定位

借助高倍显微镜观察线路形态，结合欧姆表测量线路电阻，确定断路位置及范围。断路常表现为线路断裂、金属层缺失，可能由腐蚀、外力损伤或制造缺陷引起。定位时需标记断裂点两端的精确坐标，确保激光聚焦准确。

3.2 熔接工艺与参数控制

熔接采用连续波激光或长脉冲激光，波长选择与线路金属材料（如铝、铜）的吸收特性匹配，以提高能量利用率。例如，铝线路对 1064nm 波长激光吸收较强，适合作为熔接光源。能量密度需严格控制：过低会导致金属熔化不充分，无法形成有效连接；过高则可能烧毁基板或液晶层。通常将能量密度设定在 1-5J/cm?，通过多次脉冲叠加实现逐步熔接，同时采用惰性气体保护（如氮气），防止金属氧化影响导电性。

3.3 熔接质量保障

熔接后需通过显微镜检查焊点形态，确保无虚接、毛刺或过度凸起。利用四探针测试仪测量焊点电阻，要求与原线路电阻偏差不超过 10%，以保证信号传输的稳定性。对于多层线路中的断路，可结合激光打孔技术，先在绝缘层上开设微小通道，再进行层间熔接，恢复立体布线的导通性。

四、短路单元的激光切割修复

4.1 短路单元的识别与定位

通过红外热成像仪检测线路工作时的温度分布，短路点因电流集中会呈现局部高温；结合高分辨率显微镜观察，可发现金属残渣、绝缘层破损等导致短路的物理缺陷。需明确短路涉及的线路单元（如相邻导线、层间线路），避免切割时误操作。

4.2 切割工艺与参数控制

切割采用超短脉冲激光（如飞秒激光），其脉冲宽度短（小于 100fs），热影响区极小，可实现 “冷加工”。切割路径沿短路点边缘规划，确保切断异常导电连接的同时，保留正常线路的完整性。能量密度需根据短路物质的类型调整：清除金属颗粒时能量密度较高（3-8J/cm?），以确保彻底气化；切割绝缘层覆盖下的短路线路时，能量密度需降低，避免击穿底层基板。光斑重叠率控制在 50%-80%，保证切割边缘平滑，减少二次污染风险。

4.3 切割质量保障

切割后需用绝缘电阻测试仪检测线路间绝缘电阻，要求大于 10??Ω，确认短路已消除。通过扫描电镜观察切割边缘，确保无导电残留物。对于密集布线区域的短路，可采用多轴联动激光系统，按预设轨迹精准切割，避免触碰周边线路。

五、修复流程与设备要求

完整修复流程包括：故障检测（结合光学与电学设备）→定位标记→激光加工（熔接或切割）→质量检测→绝缘保护（如涂覆绝缘胶）。设备需具备高定位精度（重复定位误差≤±1μm）和实时监测功能（如 CCD 视觉系统），确保激光作用位置与目标区域完全重合。同时，配备环境控制系统（如恒温、防尘），减少外界因素对修复质量的影响。

显示面板激光修复设备：精密修复解决方案

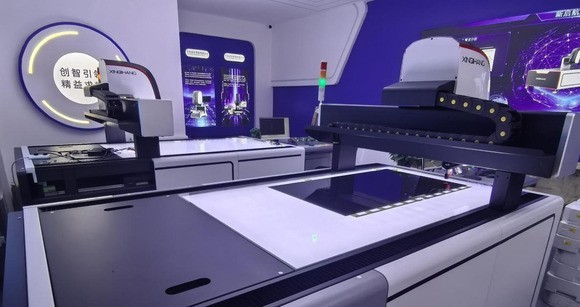

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
