液晶手写板暗点缺陷修复及相关液晶线路激光修复

一、引言

液晶手写板作为一种便捷的书写工具，在日常学习、办公等场景中应用广泛。暗点缺陷是其常见的显示问题，表现为局部区域亮度低于正常显示区域，影响画面的完整性和视觉效果。对暗点缺陷的修复及相关液晶线路的激光修复技术展开研究，对于提升液晶手写板的质量和使用寿命具有重要意义。

二、液晶手写板暗点缺陷成因

2.1 液晶材料问题

液晶材料的均匀性是保证显示效果的关键。在生产过程中，若液晶材料纯度不足，含有微小杂质颗粒，会干扰液晶分子的排列，导致局部区域光线透射率下降，形成暗点。此外，液晶材料在灌注过程中若存在气泡，气泡会阻挡光线传播，也会产生暗点缺陷。

2.2 电极与像素单元故障

电极是驱动液晶分子偏转的重要部件，当电极出现氧化、磨损或接触不良等情况时，会导致对应像素单元的驱动电压不足，液晶分子无法正常偏转，使该区域显示亮度降低，形成暗点。同时，像素单元自身的损坏，如薄膜晶体管（TFT）失效，也会造成暗点缺陷，因为 TFT 无法正常控制像素的充放电过程。

三、液晶手写板暗点缺陷修复方法

3.1 物理修复法

对于由气泡引起的暗点缺陷，可采用物理按压的方式进行修复。在暗点位置覆盖一层柔软的保护膜，用专用的压头轻轻按压，通过适当的压力使气泡移动并逐渐消散，从而消除暗点。但这种方法仅适用于气泡较小且位置较浅的情况，对于较大气泡或深层气泡效果不佳。

3.2 电压激活法

针对因电极接触不良或像素单元暂时失效导致的暗点，可采用电压激活法。将专用的修复设备与手写板连接，向暗点所在的像素单元施加特定的脉冲电压，通过电压的刺激使电极恢复良好接触，或激活暂时失效的像素单元，促使液晶分子恢复正常偏转，进而消除暗点。

四、相关液晶线路激光修复技术

4.1 线路故障类型及修复原理

液晶线路的故障主要包括断路和短路，这些故障可能间接导致暗点缺陷。当线路出现断路时，像素单元无法获得正常的驱动信号，引发暗点；线路短路则会造成信号干扰，影响像素单元的正常工作。激光修复技术利用高能量激光束的精准聚焦特性，对故障线路进行修复。对于断路故障，激光束可将断路两端的金属材料熔化并连接，恢复线路的导通性；对于短路故障，激光束能精准去除短路点的多余导电物质，消除短路现象。

4.2 激光修复的优势

激光修复技术具有高精度的特点，能够对微小的线路故障进行精准操作，避免对周围正常线路造成损伤。同时，其修复过程速度快，可大幅提高修复效率，降低生产成本。此外，激光修复属于非接触式修复，不会对液晶手写板的表面和内部结构造成机械损伤，保证了手写板的整体性能稳定性。

五、暗点缺陷修复与线路激光修复的协同应用

在实际修复工作中，暗点缺陷的成因可能较为复杂，需要将暗点修复方法与线路激光修复技术协同使用。首先对暗点缺陷进行检测，确定其成因。若为气泡或杂质引起，先尝试物理修复法或电压激活法；若修复无效，再检查是否存在线路故障。当检测到线路存在断路或短路时，采用激光修复技术对线路进行处理，恢复线路的正常功能，从而消除暗点缺陷。这种协同应用的方式，能够全面提升暗点缺陷的修复成功率，保障液晶手写板的显示质量.

显示面板激光修复设备：精密修复解决方案

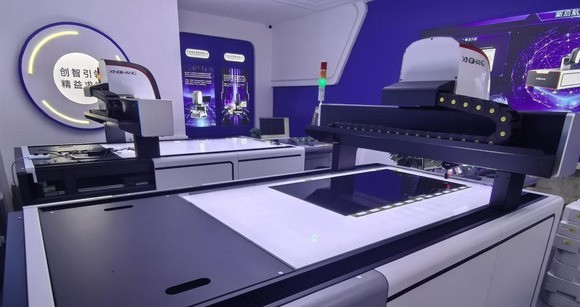

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
