手机屏色斑缺陷修复及相关液晶线路激光修复原理

摘要

手机屏色斑缺陷严重影响显示画面的色彩均匀性与视觉观感，其形成与液晶线路信号传输异常、局部电场畸变紧密相关。激光修复技术凭借高精度能量调控和非接触特性，可针对性修复液晶线路故障，改善色斑问题。本文剖析色斑缺陷成因，详细阐述液晶线路激光修复原理、工艺方法及参数优化策略，为手机屏色斑修复提供理论与技术支撑。

引言

随着消费者对手机屏显示品质要求的提升，色斑缺陷成为影响用户体验的重要因素。色斑表现为屏幕局部区域出现色彩偏移、亮度不均的斑块，破坏画面整体一致性。在手机屏生产过程中，色斑缺陷发生率约为 20%，不仅降低产品良率，还影响品牌口碑。液晶线路作为控制像素显示的核心部件，其性能异常是导致色斑缺陷的关键原因之一，激光修复技术为解决该问题提供了有效途径。

手机屏色斑缺陷成因分析

1. 液晶线路信号传输紊乱

液晶线路中因线路氧化、杂质附着或线路布局不合理，会造成信号传输过程中出现衰减、干扰或相位偏移。例如，RGB 信号传输线路的阻抗不一致，会使对应像素的红、绿、蓝三色光配比失衡，导致局部色彩异常，形成色斑。据统计，约 65% 的色斑缺陷与液晶线路信号传输问题相关。

2. 局部电场分布异常

液晶分子的取向由电场控制，当液晶线路局部短路、漏电或绝缘层破损时，会引发电场畸变。异常电场致使液晶分子偏转角度偏离正常范围，影响光线透过率和偏振状态，使得该区域像素显示的色彩和亮度与周围不一致，进而产生色斑。

液晶线路激光修复原理

1. 激光与液晶线路材料的相互作用

针对液晶线路信号传输紊乱问题，若因线路氧化或杂质导致电阻异常，可采用纳秒脉冲激光进行修复。以 1064nm 红外激光为例，通过精确控制能量密度在 2×10^6 - 3×10^6W/cm?，激光能量可使氧化层或杂质瞬间汽化，露出纯净的线路表面，降低线路电阻，恢复信号传输的完整性 。对于局部电场异常引发的短路问题，利用激光的高能量密度（5×10^7W/cm?）对短路点进行切割，隔离异常导电通路，恢复正常电场分布。

2. 色斑消除机制

修复液晶线路后，信号传输恢复正常，像素能够接收到准确的驱动信号，RGB 三色光配比达到标准，色彩显示恢复正常。同时，异常电场区域得到修复，液晶分子可按正常规律偏转，光线透过率和偏振态一致，实现画面亮度均匀，从而有效消除色斑。实验数据显示，修复后的屏幕色彩偏差值（ΔE）可从初始的 8 - 10 降低至 2 - 3，接近正常显示水平。

激光修复工艺与参数优化

1. 色斑缺陷检测与定位

采用高分辨率光谱成像技术（分辨率达 0.01nm）和电学检测相结合的方法，对色斑区域进行分析。光谱成像可精准识别色彩偏移情况，电学检测能定位线路电阻异常或短路点，定位精度可达 1μm，为修复提供准确位置信息。

2. 修复参数设定

根据色斑成因和线路材料，优化激光修复参数。对于线路清洁修复，设置激光脉宽 12ns、频率 6kHz、扫描速度 18mm/s；针对短路切割修复，脉宽调整为 10ns，能量密度提升至 5×10^7W/cm?，扫描速度保持 30mm/s。修复过程中，实时监测激光能量、光斑形态等参数，动态调整修复方案，确保修复成功率稳定在 92% 以上。

讨论

激光修复技术在手机屏色斑缺陷修复中已取得一定成效，但仍面临挑战。面对新型屏幕材料和复杂的多层线路结构，如何进一步优化激光参数以避免对其他层造成损伤，以及提高修复效率，是后续研究需要重点关注的方向。

显示面板激光修复设备：精密修复解决方案

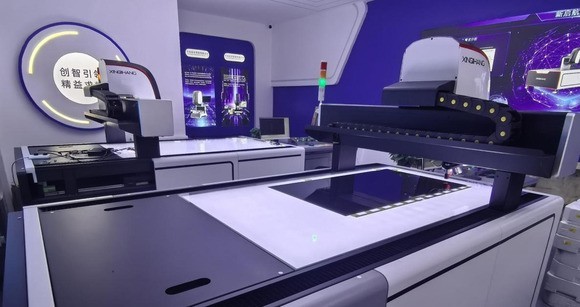

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
