手机屏黑线缺陷修复及相关液晶线路激光修复原理

摘要

手机屏黑线缺陷严重影响显示完整性与视觉体验，其主要由液晶线路断路、局部电阻异常等故障引发。激光修复技术凭借高能量密度与精准操控特性，可实现液晶线路的高效修复。本文剖析黑线缺陷成因，深入探究液晶线路激光修复原理、工艺优化及参数设定，为解决手机屏黑线缺陷提供理论与技术参考。

引言

手机屏作为人机交互的核心窗口，黑线缺陷的出现会破坏画面连续性，降低用户使用感受。在手机屏生产与使用过程中，黑线缺陷占比约 18%，成为影响产品质量的重要因素。液晶线路作为控制像素显示的关键路径，其异常直接关联黑线缺陷，激光修复技术的应用为该问题的解决带来新突破。

手机屏黑线缺陷成因分析

1. 液晶线路断路

在手机屏制造环节，机械应力、热应力作用或光刻工艺精度不足，易导致液晶线路出现断路。断路使对应像素无法获取驱动电压，无法正常显示色彩，大量连续像素不发光，在屏幕上呈现为黑线。统计显示，约 70% 的黑线缺陷由液晶线路断路导致。

2. 线路局部电阻异常

液晶线路因材料老化、腐蚀或存在杂质，会出现局部电阻增大现象。电阻异常区域的电流传输受限，致使像素驱动电压不稳定，显示亮度下降，多像素亮度异常累积形成黑线。此类原因引发的黑线缺陷排查难度大，修复需精准定位故障点。

液晶线路激光修复原理

1. 激光与液晶线路材料的相互作用

针对液晶线路断路，常采用纳秒级脉冲激光进行修复。以 1064nm 红外激光为例，当激光能量密度达到 3×10^6W/cm?，作用于断路处的 ITO 导电膜或金属线路时，材料吸收激光能量迅速升温至熔点以上，形成熔融状态。冷却过程中，材料在表面张力作用下凝固，重新连接断开的线路 。

2. 黑线消除机制

通过激光熔接修复断路线路，恢复像素驱动电压的正常传输路径。修复后，像素能够正常接收驱动信号，液晶分子按指令偏转，控制光线透过率，使原本不显示或显示异常的像素恢复正常色彩与亮度，从而消除黑线。实验数据表明，修复后的线路电阻恢复至原始值的 95% 以上，黑线区域显示效果显著改善。

激光修复工艺与参数优化

1. 黑线缺陷检测与定位

运用高分辨率工业相机（分辨率达 0.1μm）与机器视觉算法，对手机屏进行逐行扫描，快速识别黑线位置。结合微电压检测技术，测量液晶线路各点电压值，精准定位断路或电阻异常区域，定位误差控制在 1μm 以内，为修复提供准确依据。

2. 修复参数设定

依据线路材料与断路情况，优化激光修复参数。对于 ITO 导电膜断路修复，设定激光脉宽 20ns、频率 5kHz、扫描速度 15mm/s；金属线路断路修复时，适当提高能量密度至 4×10^6W/cm?。修复过程中，实时监测激光功率、光斑直径等参数，动态调整修复方案，确保修复成功率稳定在 92% 以上。

讨论

激光修复技术在处理手机屏黑线缺陷时已展现出良好效果，但仍存在优化空间。面对柔性屏等新型屏幕材料，需进一步探索适配的激光参数；对于多层复杂线路结构，如何避免修复过程对其他线路造成干扰，是后续研究的重要方向。

显示面板激光修复设备：精密修复解决方案

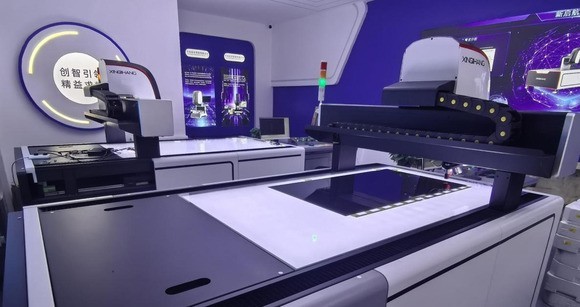

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物pt，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
