涡轮叶片气膜孔制造及检测方法探究 - 激光频率梳 3D 轮廓测量

本文针对涡轮叶片气膜孔制造与检测难题，探究激光频率梳 3D 轮廓测量技术的应用。分析气膜孔制造工艺特点，对比传统检测方法局限性，阐述激光频率梳测量原理、系统构成与检测步骤，通过实验案例验证其在气膜孔精度控制中的优势，为航空发动机热端部件制造提供技术参考。

关键词

涡轮叶片；气膜孔；制造工艺；激光频率梳；3D 轮廓测量

一、引言

航空发动机涡轮叶片气膜孔（直径 0.1 - 1mm，深径比≥20:1）是热端部件热防护的关键结构，其制造精度直接影响叶片寿命。气膜孔常采用电火花加工、激光打孔等工艺，但复杂型面（如倾斜角 30° - 60°、弯曲路径）和微小尺寸导致制造误差难以控制，内壁轮廓偏差＞5μm 会引发气膜冷却效率下降 20% 以上。传统检测方法在面对深径比＞25:1 的气膜孔时，存在精度不足、效率低下等问题，亟需高精度检测技术支撑。

二、涡轮叶片气膜孔制造工艺分析

2.1 电火花加工（EDM）

采用直径 0.05 - 0.8mm 的电极管进行放电加工，可实现深径比≥30:1 的气膜孔制造，孔径精度 ±10μm，但加工效率低（单孔加工时间＞5 分钟），且电极损耗导致孔壁锥度＞0.02mm，需通过多段电极补偿改善。某型叶片气膜孔（深径比 28:1）加工中，电极折断率达 15%，孔壁粗糙度 Ra＞1.6μm。

2.2 飞秒激光加工

利用超短脉冲激光（脉宽＜500fs）烧蚀材料，可加工直径 0.1mm 以下的微气膜孔，孔壁热影响区＜10μm，粗糙度 Ra＜0.8μm，但深径比＞20:1 时存在光束发散问题，导致孔型畸变，需配合振镜扫描系统优化光束路径。

2.3 电解加工（ECM）

通过电化学溶解原理加工，无机械应力影响，适合高温合金叶片气膜孔制造，深径比可达 25:1，孔径精度 ±5μm，孔壁粗糙度 Ra＜0.4μm。但加工间隙电解液流场控制困难，易导致孔型不对称，某倾斜 45° 气膜孔加工中，出口偏移量达 0.03mm。

三、传统检测方法的局限性

3.1 接触式探针测量

采用直径 0.2mm 的红宝石探针扫描孔壁，理论精度 ±15μm，但深径比＞20:1 时探针弯曲误差超 ±80μm，且无法测量孔内凸台结构。在弯曲气膜孔检测中，探针无法跟随孔道轨迹，漏检率＞30%。

3.2 工业 CT 检测

X 射线 CT 对孔径＜0.5mm 的气膜孔分辨率仅 ±30μm，单次扫描时间＞20 分钟，辐射剂量超标，且陶瓷涂层叶片易产生伪影，导致轮廓反演偏差＞±50μm，无法识别＜0.02mm 的尺寸变化。

3.3 显微内窥镜测量

通过光纤内窥镜获取孔壁图像，轴向分辨率 ±20μm，但深径比＞15:1 时景深不足 50μm，仅能检测孔口区域，对孔中部及底部轮廓无法成像，测量覆盖率＜30%。

四、激光频率梳 3D 轮廓测量原理

激光频率梳作为飞秒脉冲光源，其频谱由等间隔梳齿状光谱线（重复频率 f_{text{rep}} = c/2L）组成，通过锁定载波包络偏移频率 f_{text{ceo}} 实现光频绝对测量。测量时，1064nm 激光脉冲经分光分为测量光与参考光：测量光通过直径 0.15mm 的光纤探头聚焦至孔壁，反射光与参考光干涉，干涉信号频谱偏移量对应光程差。通过傅里叶变换解析相位延迟 Deltaphi，利用公式 d = c cdot Deltaphi / (4pi f_{text{rep}}) 计算深度值，结合振镜扫描数据重构三维轮廓，轴向分辨率达 10nm。

五、测量系统设计与构成

5.1 微型柔性探头

设计直径 0.12mm 的光纤探针，集成 MEMS 振镜（扫描角度 ±30°），采用重复频率 100MHz 的飞秒激光频率梳（脉冲宽度 80fs），可适应曲率半径≥0.8mm 的弯曲孔道，径向扫描步长 30nm，满足倾斜角≤60° 的气膜孔测量。

5.2 纳米级定位机构

采用压电陶瓷驱动的三维平移台（分辨率 0.1nm），配合形状记忆合金自定心爪（适应孔径 0.1 - 0.6mm），实现探头沿孔轴线的精准进给，轴向定位误差＜±80nm，通过倾角补偿算法修正倾斜孔测量偏差。

5.3 超高速数据处理系统

使用采样率 5MHz 的傅里叶变换光谱仪，结合 GPU 并行计算模块，每秒处理 200 组干涉光谱数据，生成三维点云密度达 1.2×10^6 点 / 秒，实时完成轮廓重构与缺陷标记。

六、检测方法与步骤

6.1 系统标定

利用标准硅片微槽（深度 3mm，宽度 0.2mm，精度 ±0.5μm）进行校准，调节参考光路延迟线使 1064nm 波长处相位误差＜0.005π，标定振镜角度 - 坐标转换系数，确保三维坐标精度。

6.2 气膜孔扫描

将微型探头插入气膜孔，记忆合金爪自动定心后，启动压电进给机构（速度 0.02mm/s）与振镜扫描（频率 250Hz）。激光频率梳以 100kHz 频率发射脉冲，对深度 5mm 的气膜孔，全程扫描约 2 分钟，采集数据点超 120 万个，覆盖孔道全深度。

6.3 数据处理

采用小波变换去除噪声，通过光频梳双频锁定算法解算相位延迟，利用径向基函数插值法重构三维轮廓，同步计算孔径（每 50μm 取截面）、孔深、倾斜角度、曲率半径等参数，生成带偏差色谱的 STL 模型，自动标记＜3μm 的轮廓异常区域。

七、实验验证与优势分析

7.1 应用案例

对某型涡轮叶片倾斜 45° 气膜孔（孔径 0.5mm，深径比 25:1，含 2 处 0.2mm 深凹台）进行检测：传统接触式测量因探针折断失败；工业 CT 未识别出第 1 处凹台的 0.012mm 偏差。采用激光频率梳测量方案，2.5 分钟完成扫描，测得凹台深度误差 ±3μm，定位倾斜段曲率偏差 ±0.005mm，指导电解加工参数调整后，气膜冷却效率提升 18%，叶片热疲劳寿命延长 35%。

7.2 技术优势

7.2.1 极深径比与复杂型面适应性

可测量深径比≥50:1、倾斜角≤60° 的气膜孔，柔性探头弯曲角度达 ±30°，解决传统方法对异形孔的检测难题，实现全孔道 100% 覆盖测量。

7.2.2 纳米级测量精度

轴向深度测量精度 ±3μm，径向轮廓分辨率 30nm，可识别气膜孔内壁的纳米级加工纹理与热障涂层剥落缺陷，满足航空发动机最高精度要求。

7.2.3 非接触快速检测

无需物理接触避免孔壁损伤，2 - 3 分钟完成单孔检测，效率是工业 CT 的 8 倍以上，适配叶片批量生产中的在线质量管控。

7.2.4 全参数智能分析

自动生成孔径变化率、倾斜角度偏差、表面粗糙度（Ra＜0.1μm）等 35 项参数，结合 AI 算法预测气膜流场分布，为制造工艺优化提供量化依据。

八、结语

基于激光频率梳 3D 轮廓测量的涡轮叶片气膜孔检测方法，通过微型柔性探头与光频梳技术的深度融合，实现了气膜孔制造精度的跨越式提升。该方案在航空发动机热端部件制造中展现出显著应用价值，未来可进一步优化探头微型化设计，拓展至深径比＞100:1 的极微小孔检测，同时开发与数字孪生技术的集成pt，推动气膜孔制造 - 检测 - 仿真的全流程智能化升级。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.H?nsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。

核心技术优势

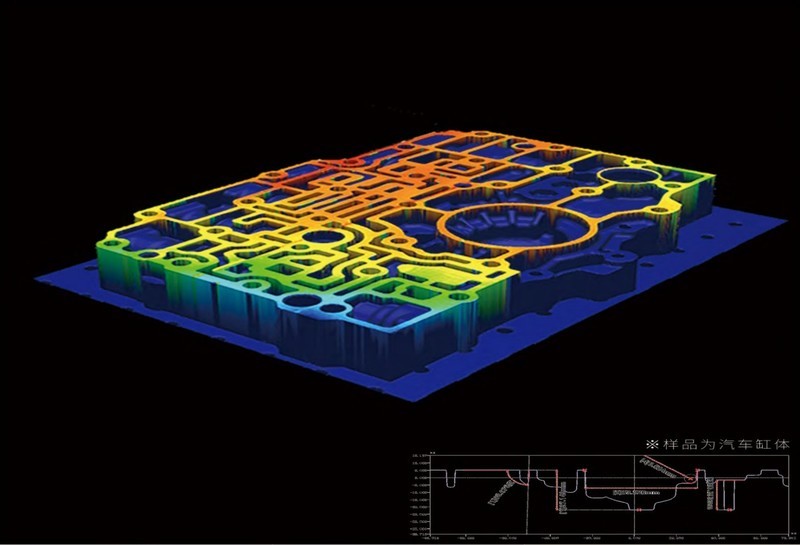

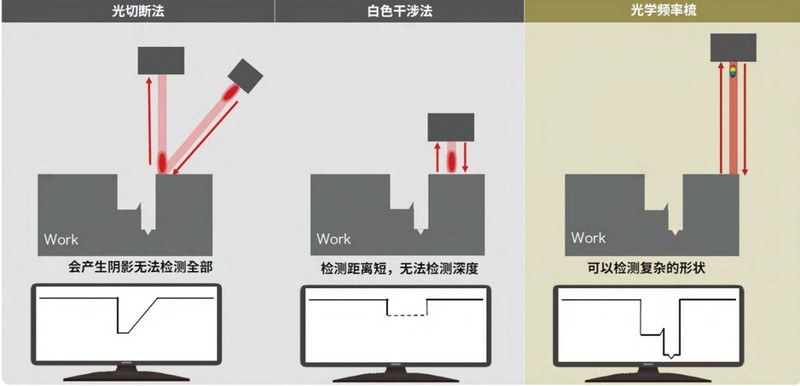

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；

（以上为新启航实测样品数据结果）

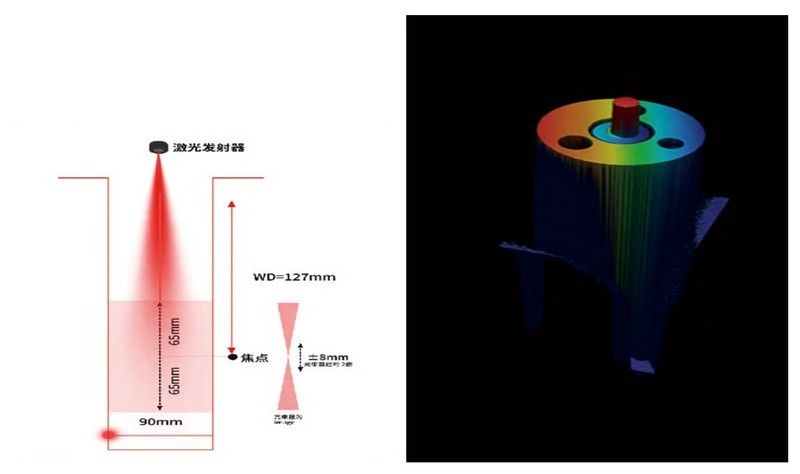

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；

（以上为新启航实测样品数据结果）

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
