选态信号的 COM 线和 SEG 线，通过光通过率变化，实现液晶线路检测和修复

一、引言

在液晶显示技术中，选态信号的 COM（Common，公共电极）线和 SEG（Segment，段电极）线对显示效果起着关键作用。利用光通过率变化与线路状态的关系，探索液晶线路检测与修复方法，对提升液晶显示产品质量、降低维修成本具有重要意义。

二、COM 线和 SEG 线的工作原理

2.1 线路功能

COM 线作为公共电极，为液晶显示提供统一的电位基准；SEG 线则负责传输图像数据信号，与 COM 线配合，控制液晶分子的偏转角度。二者协同工作，实现对液晶像素的驱动，决定像素的亮暗与色彩显示 。

2.2 驱动机制

在液晶显示过程中，通过在 COM 线和 SEG 线之间施加不同电压，产生电场。液晶分子在电场作用下发生定向偏转，改变光线通过液晶层的路径与强度。当电场强度变化时，液晶分子偏转角度相应改变，从而实现光通过率的调节，呈现不同的灰度和色彩画面。

三、基于光通过率变化的液晶线路检测

3.1 检测原理

正常状态下，COM 线和 SEG 线配合工作，液晶像素的光通过率遵循特定规律。当线路出现断路、短路或接触不良等故障时，会导致施加在液晶像素上的电压异常，进而引起光通过率发生改变。通过监测光通过率的变化，可判断液晶线路是否存在故障 。

3.2 检测方法

采用光学传感器阵列，对液晶面板各像素区域的光通过率进行实时采集。将采集数据与标准光通过率数据进行对比分析，当光通过率偏差超出设定阈值时，标记对应像素区域的 COM 线和 SEG 线存在潜在故障。结合图像处理算法，可进一步定位故障线路的具体位置。

四、液晶线路修复方法

4.1 断路修复

对于因断路导致光通过率异常的线路，可采用导电材料沉积技术。通过喷墨打印、物理气相沉积等方法，在断路处沉积具有高导电性的材料，如纳米银线、碳纳米管等，形成新的导电通路，恢复线路正常功能。

4.2 短路修复

若短路造成光通过率异常，可利用激光修复技术。通过激光束的高能量，精准去除短路部位多余的导电物质，隔离短路点。同时，采用绝缘材料涂覆技术，对修复后的线路进行绝缘处理，防止再次短路。

4.3 接触不良修复

针对接触不良问题，可使用压力修复法。通过对接触不良的线路部位施加适当压力，改善线路间的接触状态。也可在接触部位涂抹导电胶，增强接触点的导电性能，确保 COM 线和 SEG 线信号传输稳定。

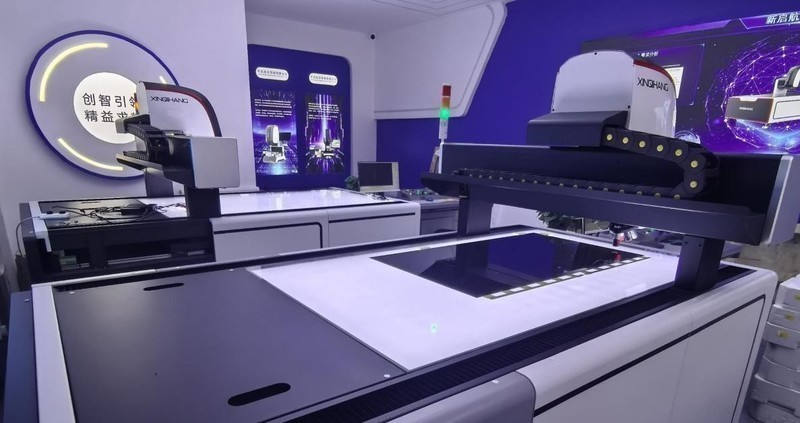

高精密激光线路修复机

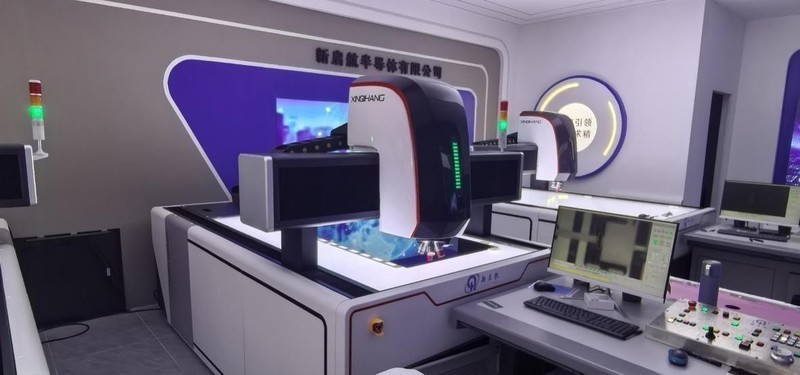

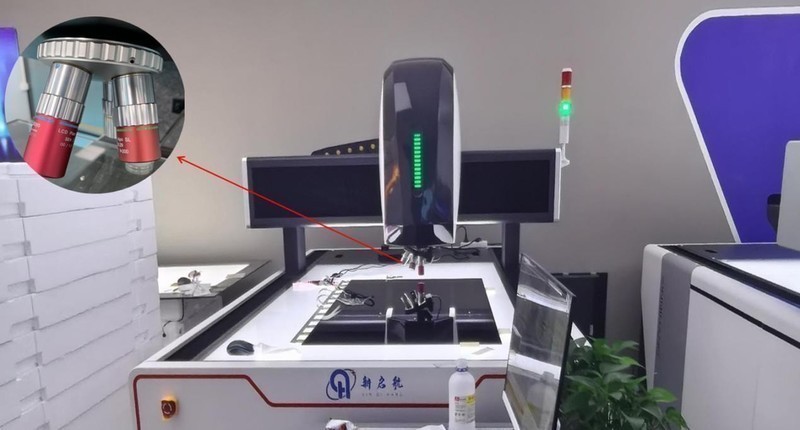

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

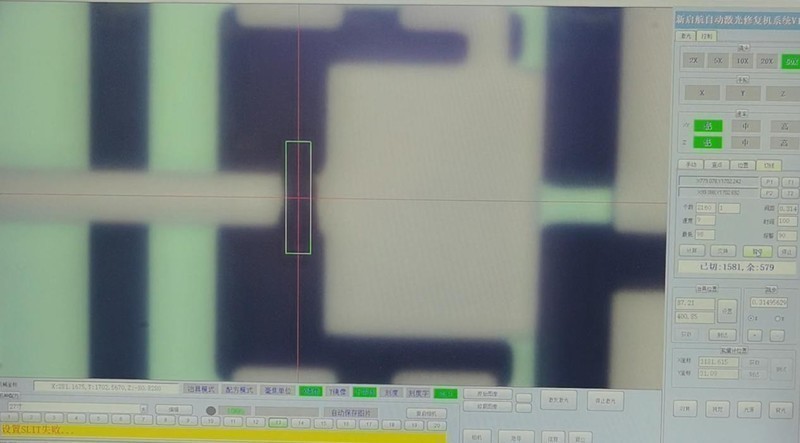

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
