想要轻松搞定元器件方向极性识别？这篇要点集合必须码住

电子世界中元器件种类繁多，识别其方向极性对初学者来说比解读复杂电路图还难。为此，健翔

升小编精选几个典型元件，详细讲解方向极性的识别方法。

IC芯片引脚标号的识别

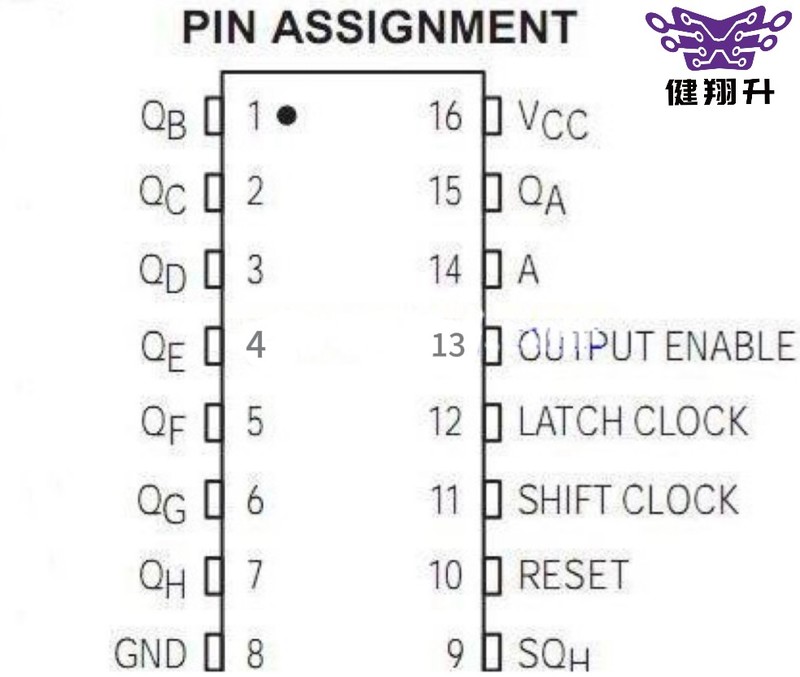

看这张图，密密麻麻的引脚中，一侧某引脚上有个小孔，它标识着“引脚1” 。常规PCB板封装时

会留缺口，与圆孔位置对应、方向一致。IC芯片焊接或维修时，务必看准圆孔或缺口，这是芯片

正确安装与正常工作的关键。

极性直插电容正负极的识别技巧

极性直插电容多为黑灰色，黑色为主，灰色细条上有长方形“—”符号，其下方引脚是负极。此

外，长引脚为正极，短引脚为负极。同样，直插发光二极管也能用引脚长短判断正负极。

极性贴片电容极性的识别要点

极性贴片电容呈环色长条块状。识别时看边角颜色不同区域，桔色或灰色等较深段为正极，另一

端是负极。

直插二极管电极的识别方法

前面讲极性电容识别时提到，直插发光二极管可用引脚长短判断正负极。其实直插二极管类型器

件，颜色也是重要识别依据。二极管单向导电，接反电路会“罢工”。直插二极管多为黑灰两

色，与电容不同，灰色区域指向负极，黑色部分为正极，注意别和电容混淆。

贴片二极管极性的识别窍门

二极管除了直插式的，还有贴片二极管。别看它们外形不同，正负极的识别方法却如出一辙，贴

片二极管上有灰色横条的那一边就是负极，另一端则为正极。
