全网首拆 蓝魔Mos1 拆机图赏！

从MP3、MP4乃至平板有着多年的经验和技术积累，蓝魔的第一款手机有着怎样的表现。这又会再来怎样的惊喜？

在包装上MOS1采用了庄重的黑底银字，耳机采用了独立包装。

采用金属入耳式耳塞，大音腔设计能更好的表现声音的空间感觉和层次。

随机附带充电器、数据线、退卡针、说明书、保修卡等常用附件。

MOS1的充电器较为特别，支持5V 2A/ 9V 1.2A/12V 1A三种电压，通用性更强外出携带可以给多种不同电压需要的设备充电。

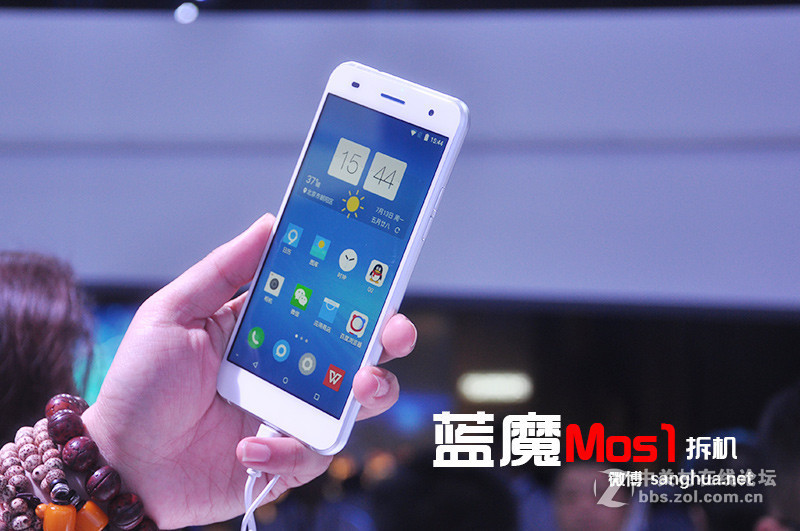

初次看到MOS1还以为是IPhone6，两者的正面极为相似，仔细端详又有所不同，特别是边框，IPhone6采用的是弧面中框，虽然柔、手感好但是易滑落容易造成不必要的损失。而MOS1采用独特的五面晶棱切割设计，除了延续了弧面框的优势之外，更有对称之美，同时不易滑落。

搭载一块5.5寸的1080P全贴合AHVA真彩屏， 配合1.9mm超窄边框 带来观感与体验的最佳均衡。

MOS1采用2.5D双玻设计，配合五面晶棱切割中框及圆角设计，带来更好的拿捏感。

在工艺上精益求精，正面玻璃与中框的贴合度极高，缝隙小到不易让人察觉。

顶部光线距离感应器、听筒、500W前置摄像头，听筒采用下沉式设计，因此会比较容易积灰。

SIM卡槽及电源键被设计在左侧，更符合多数人左手握手机的操作习惯。

而音量键被适当的下移，以方便食指的操作。

顶部仅为一个3.5音频输出接口。

底部为麦克风及Micro USB接口。

扬声器被设计在背面左下角，背的贴合度不如正面，部分区域能看到缝隙，这一点在木质后壳上没有发现。

后置1300W摄像头、闪光灯、噪音提取麦克风。

拆机前先退出SIM卡槽。

小卡，仅支持单卡联通4G或移动4G，比较遗憾的是不支持双卡双4G，也不支持TF卡扩展容，好在机带32G空间，能满足绝大多数人的使用需求。

后盖采用粘合，先进行加热。

采用2.5D的玻璃，因此必须十分小心，切忌使用蛮力，用吸盘吸辅助撬片轻轻用力。

打开后可以看到玻璃背面采用大面积石墨覆盖，以加强散热。

通过多枚螺丝将元件固定到金属中框上，增加了结构的稳定性，而天线被嵌入盖板中，比较有创意的设计，不占用空间而强化信号。但盖板采用黑色EPC材料，存在易变形的特点，而后盖是粘在这个盖板上，这也间接导致后盖部分缝隙不均匀，建议改用金属盖，背面进行烤漆绝缘，而天线可以分割后再通过EPC链接，可以大大改善玻璃后盖的贴合度问题。虽然XPLAY 3S也是采用了种EPC票的固定盖板，但3S采用弧型后盖来避免贴合度的问题，当然MOS1木纹后盖机型也有效避免了这个问题。

退出这些螺丝即可拆下固定盖板。

有拆解中发现这个小细节，通过螺丝将盖板上的天线与中框天线连接进一步增加天线的信号增益。

现在可以移除盖板。

在继续下一步之前首先要做的是切断电源，挑开电池的连接口。

底部同样设计有天线采用螺丝与簧片与中框连接。

分离下半部分。

可以看到子电路板集成振动马达，Micro USB接口及天线的射频线，有几个弹片触点连接天线。采用单个喇叭，设计有完整的音腔。可以看到底部的子电路板集成度并不高，完全可以用线排代替，安装双喇叭，或者给电池借空间。

继续分离喇叭。

采用3磁路扬声器增强音质音量。

在继续下一步之前分离电池，电池采用粘的方式，必须十分小心别损坏包膜。

采用的是一块3100mah的比亚迪电池，采用亚迪最新电池技术，采用了4.35V高电压设计，高于传统的4.2V电压，在相同的体积内容量更大，蓝魔mos1手机的电池具有更高的电池容量。

蓝魔MOS1采用子母电路板设计，通过一条黑色数据线连接，黄色数据线连接显示屏。

分离射频连接线。

分离子母电路板连接线。

将振动马达撬出。

退出固定子电路板的螺丝。

现在可分离子电路板。

子电路板集成了振动马达、Micro USB、通话麦克风（黄色小方块）及天线的连接弹片。Micro USB采用4脚加固，防止多次插拔后的松动。

分离显示屏连接线。

分离子电路连接线。

分离按键连接线。

分离触摸连接线。

敦泰FT5336GQQ触摸IC，13*24通道，大大改善了互电容式触摸屏抗电源干扰，防水和抗悬空等性能。

分离后置摄像头连接线。

背面粘在中框内需要轻撬。

后置摄像头采用1300W像素，F2.0大光圈，拥有更高的能光量来保证出片效果。

分离前置摄像头接口。

500W前置摄像头。

分离射频连接线。

退主板固定螺丝。

分离主板。

分离听筒。

听筒也是采用三磁路喇叭，保证在喧闹的环境中正常接听电话。

蓝魔MOS1采用一体化的金属中框，保证了结构强度兼顾了散热。

主板正面

SM8939主控，采用高通骁龙615，Cortex-A53架构 1.5GHz四核+1GHz四核,相比联发科的MTK方案，骁龙对手机摄像头的支持更好，特别是手动模式下，比较遗憾的是蓝魔目前的默认的拍照软件，对摄像头的开发还远远不够，暂时仅支持自动模式。

星空体育平台MCP颗粒KMR4Z0001A-B803内含2G内存及32G EMMC存储空间。

这部分应该是供电管理。

MB1357高通新款快速充电手机芯片支持QC2.0快充。

没查到参数推测应该是一个传感器。

Wifi及蓝牙部分采用，与OPPO R5相同的高通WCN3620解决方案，集成WiFi,蓝牙,FM。

新一代的28纳米制程射频收发器

3.5音频输出插座与光线距离感应器,

正面被覆盖有金属屏蔽罩，下面应该是传感器。同时可以看到2片芯片空间其中一片是NFC芯片空位，在平板时代蓝魔一直延期了设计有芯片空位的惯例，以对应不同的版本，平板内部空间大，但手机内部空间本身就比较拮据，有芯片位预留很大程度上浪费空间，建议专板专用。

这个黄色的带孔芯片是环境噪声的拾取麦克风，用来改善喧闹环境中的通话质量。

大功率LED闪光灯。

M651 C601B1推测是一枚电量计，负责电池的过电保护，电压保护。

全家福，外加23枚螺丝。

小结：MOS1作为蓝魔第一台手机，最具特色就是其出色的外观与手感，全球首创五面晶棱切割设计的中框加之2.5D的双玻璃工艺，保证握持的舒适度之外增加了与手掌的贴合度，同时不易滑落。在做工上中规中距，全金属中框，全高通方案，在元器件上中规中矩，同时支持单卡移动4G或联通4G，而骁龙615的性能足已满足日常应用，固件采用纯净的系统，和野蛮植入说不，为蓝魔点赞。比较遗憾的地方就是不支持双卡，不支持TF卡扩容，有这个需要的朋友需要注意。
