一加手机5拆解：传统的三段式设计/内部严丝合缝

6月23日上午消息，就在6月21日一加在北京发布了今年的新品一加手机5。现在有外媒拿到了这台机器并做了拆解分析，给出其内部做工不错的评价，让我们一起来看一看。

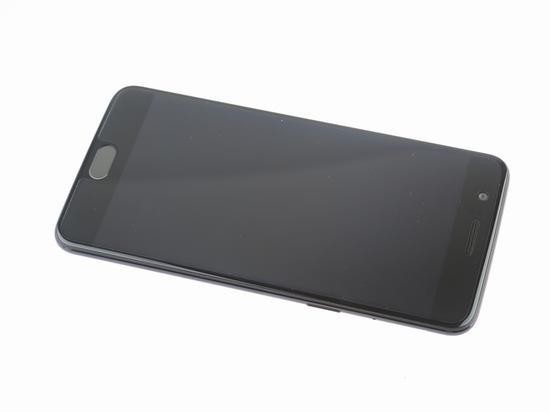

在拆解一加手机5之前，首先来看看配置和外观。

高通骁龙 835 处理器，最高频达2.45GHz

5.5 英寸 AMOLED 显示屏，像素为1080P级别（401 ppi）

6GB RAM， 6/4GB ROM

后置双摄像头： 主摄像头 1600万像素， f/1.7 +副摄像头 2000万像素， f/2.6

前置摄像头： 1600万像素， f/2.0

双卡双待，全网通

基于安卓7.1.1的氢OS系统

关掉电源并取出SIM卡槽，并把位于USB Type-C接口两旁的螺丝拧开。

起初笔者试图使用吸盘工具去除后盖，但尝试失败。

所以他们在后盖和机身之间插入一个撬棍，并沿着显示边缘滑动撬棍，从机身上释放后盖。

打开后盖后，由于电缆仍然连接到主板，因此无法完全卸下后盖。

拆下固定金属板的一个螺丝，这个螺丝固定电池连接器和USB-C电缆。

首先断开电池连接，然后断开USB-C电缆。

一加5采用单片金属背盖，天线为大面积纳米注射设计，保证信号良好。

我们可以看到USB Type-C端口和耳机插孔固定在后盖上，后盖上有很多金属触点。

卸下固定USB Type-C端口和耳机插孔的四个螺钉。

USB Type-C端口和耳机插孔模块与一加3T显然不同。

左上角是电源开关的三个金属触点，中间的黑色电缆是NFC模块。

一加5的机身还是经典的三段式设计，上层是主板，中间是电池，下面是扬声器模块。

拆下固定主板的所有螺丝。

我们可以看到覆盖一层石墨贴纸的金属屏蔽。

电池和主板没有覆盖石墨贴纸，现在很多手机都使用石墨贴纸来覆盖主板和电池，以起到散热作用。

断开底板电缆与主板的连接。

由于没有双面胶，我们可以轻松拆下后置摄像头。

前置摄像头： Sony IMX371， 1600万像素， f/2.0

后置双摄像头： Sony IMX398 1600万像素， f/1.7 ， Sony IMX350 2000万像素， f/2.6， 1.6x 光学变焦

麦克风用胶水固定在机身上，可以方便地拆下。

拆下固定扬声器模块的8颗螺丝。

拆下扬声器模块。

底板非常薄，用胶水固定在机身上，要非常小心地去除。

去掉两边的双面胶带，然后拉绿色胶带取出电池。

电池下方看到两块固定用的双面胶。

Oneplus 5配有电压3.85V，容量为3300mAh锂聚合物电池，电池型号为BLP637。

值得一提的是，仍然使用5V4A的DASH快速充电，与前代相比并无升级。

电池单元来自ATL。

由于金属屏蔽片直接焊接到主板上，所以我们无法查看主板上的芯片。自此我们的拆解也全部完成

看完了一加5的拆卸过程，我们可以发现一加5的内部结构采用了密封设计，USB-C端口、手机的后盖被泡沫棉密封，其他内部部件也采用密封设计，在外媒以前拆卸的手机中，只有来自苹果，星空体育平台，OPPO和Vivo制造商的智能手机采用了这样严格的密封设计，并在金属后盖增厚以加强手机强度。总体来看，一加手机5的内部结构还是设计合理、做工精良的。
