二相混合式步进电机知识你知道多少

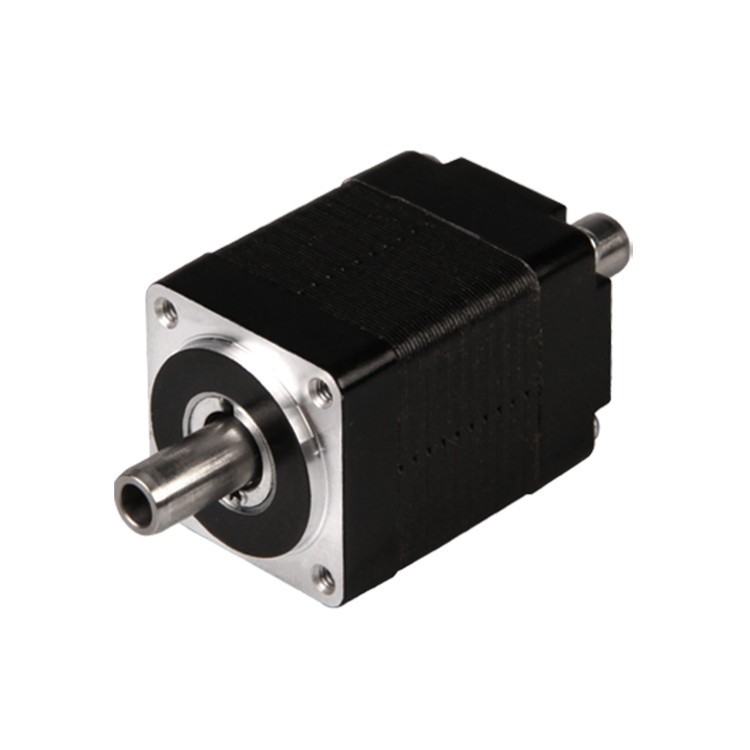

二相混合式步进电机是一种混合式电机。二相混合式步进电机由定子和转子两部分组成。常见的定子有8个极或4个极，极面上均匀分布一定数量的小齿;极上线圈能以两个方向通电。它的转子也由圆周上均布一定数量小齿的两块齿片等组成。这两块齿片相互错开半个齿距。两块齿片中间夹有一只轴向充磁的环形永久磁钢。显然，同一段转子片上的所有齿都具有相同极性，而两块不同段的转子片的极性相反。

步进电动机内部结构特殊，是一类高度非线性的机电装置。 1986年Hanselman采用磁场的“磁网络单元法”来计算反应式步进电机的磁场。1988年，G Heine提出了精确的混合式步进电机的等值磁网络模型，首次在模型中考虑了定子极间漏磁通，每极边缘转矩对电机矩角特性及步距误差的影响，分析了四相混合式步进电机谐波转矩对电机矩角特性及步距误差的影响，但是这种模型耗费的机时量仍然很大。

步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自戴化设备中。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。当步进驱私器接收到一个脉冲信号，它就驱动步进申机按设定的方向转动一个固定的角度(即步进角)。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的。
