联想扬天B490A-ITH深度拆解

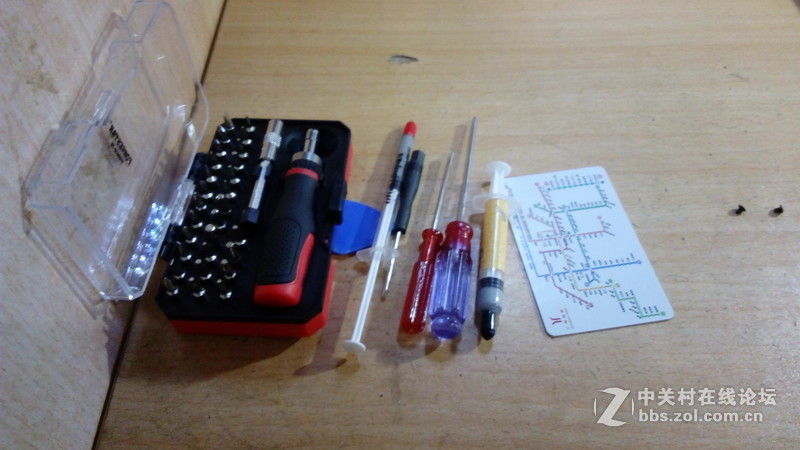

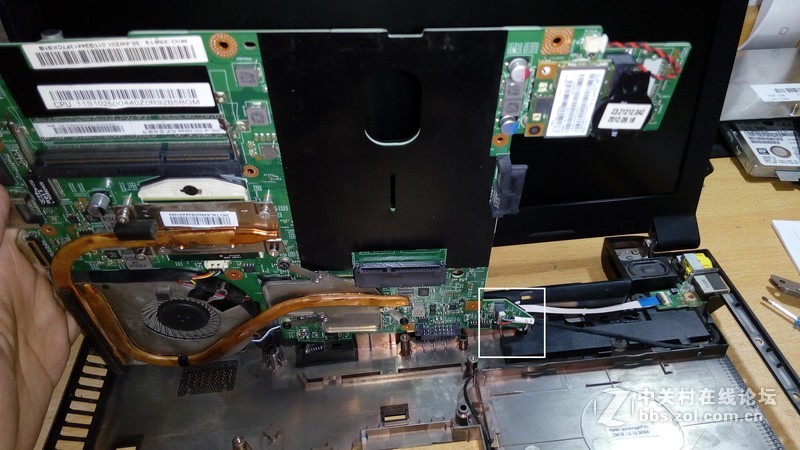

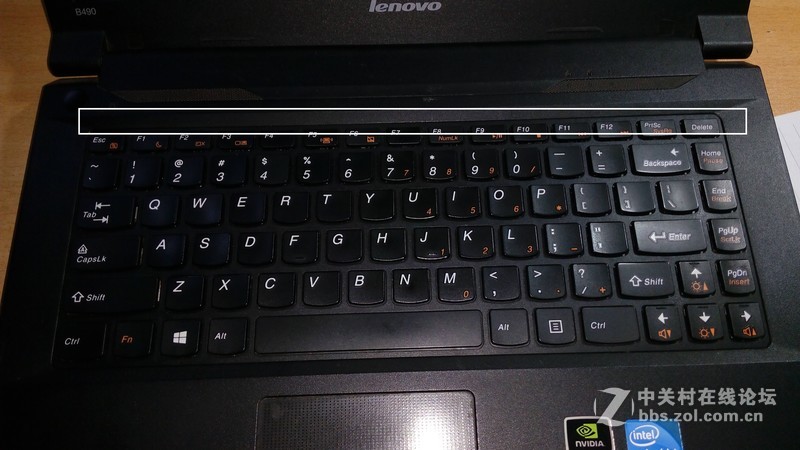

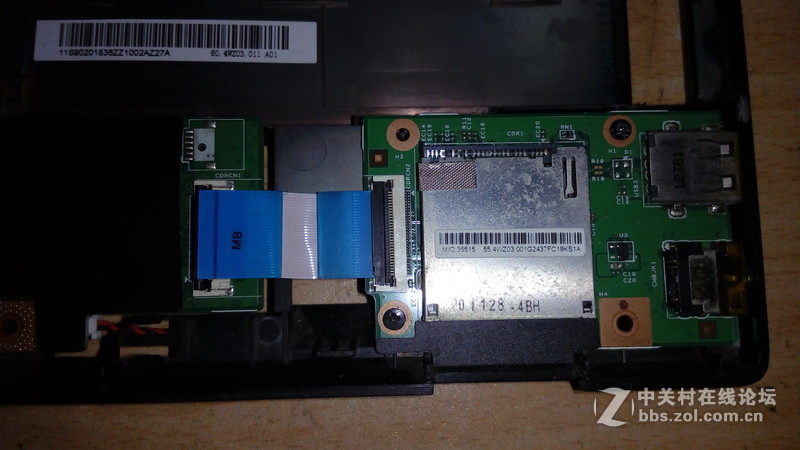

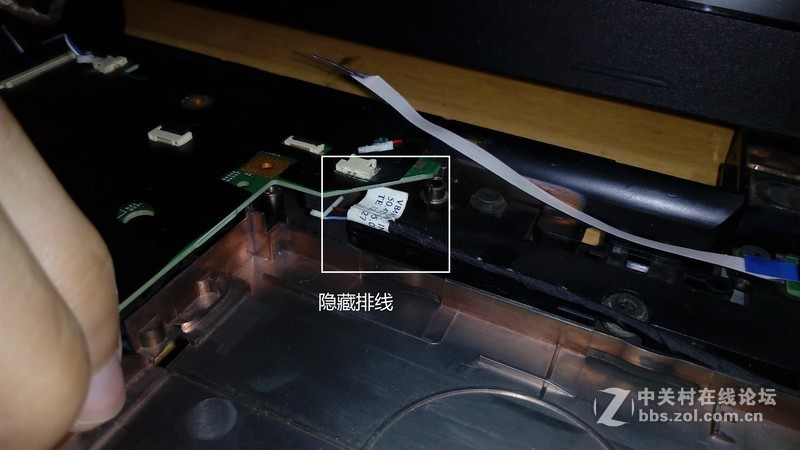

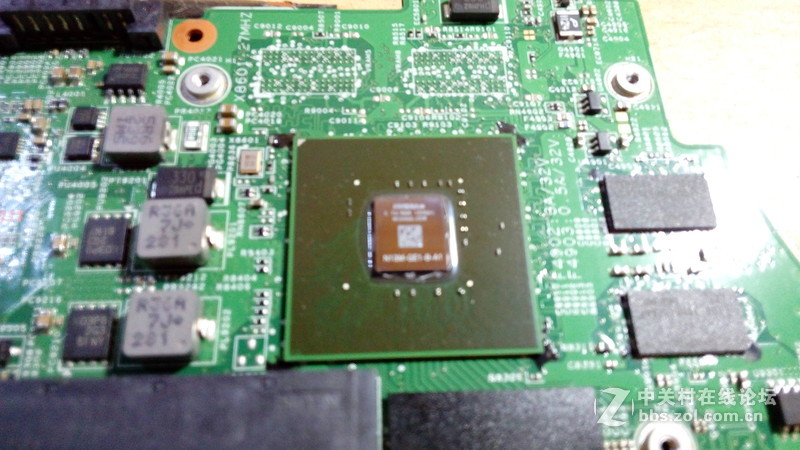

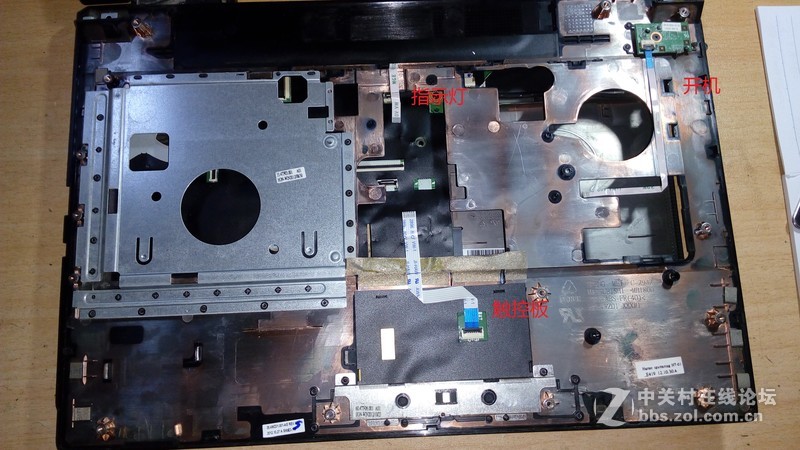

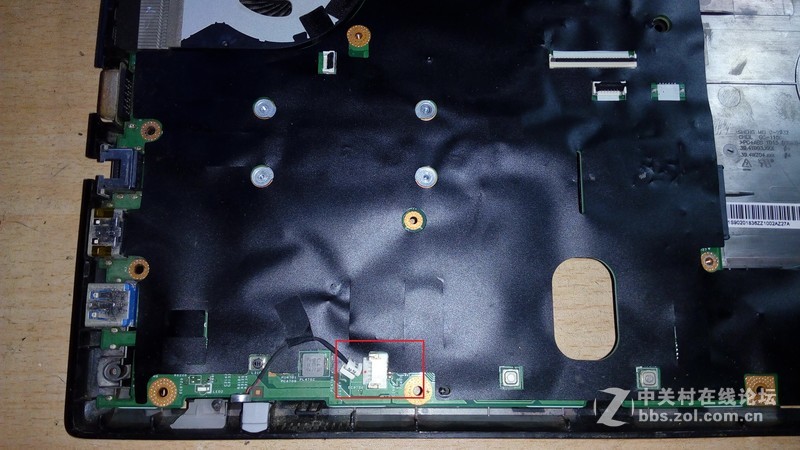

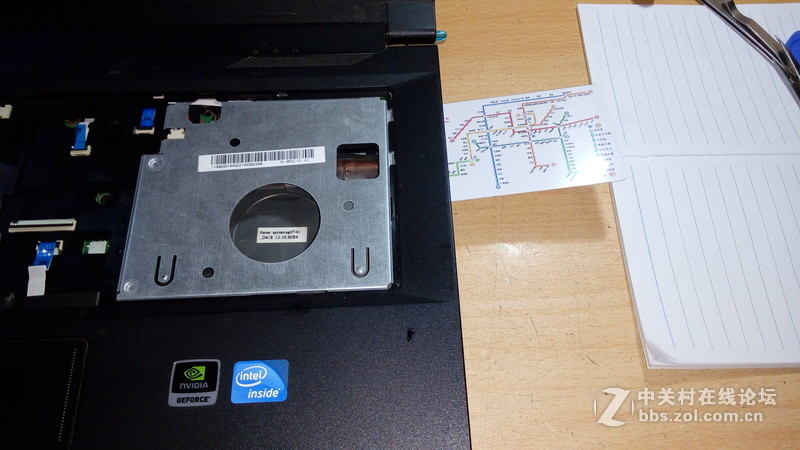

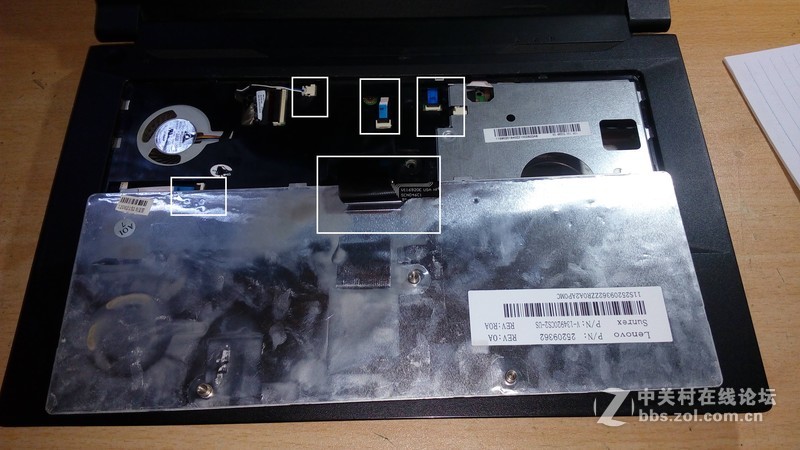

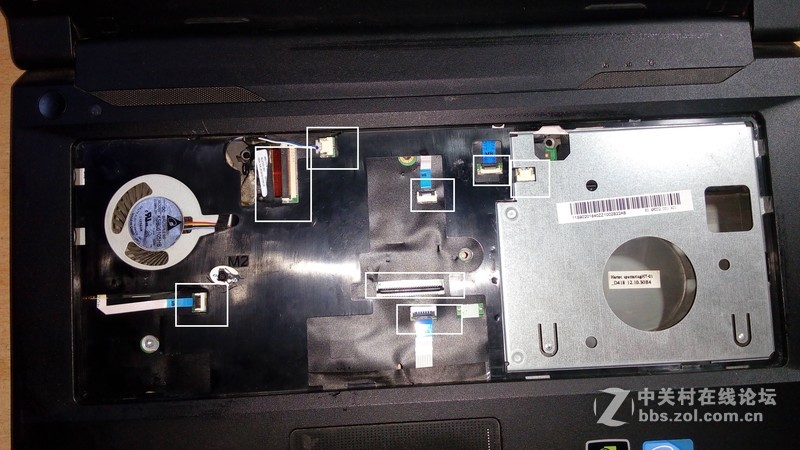

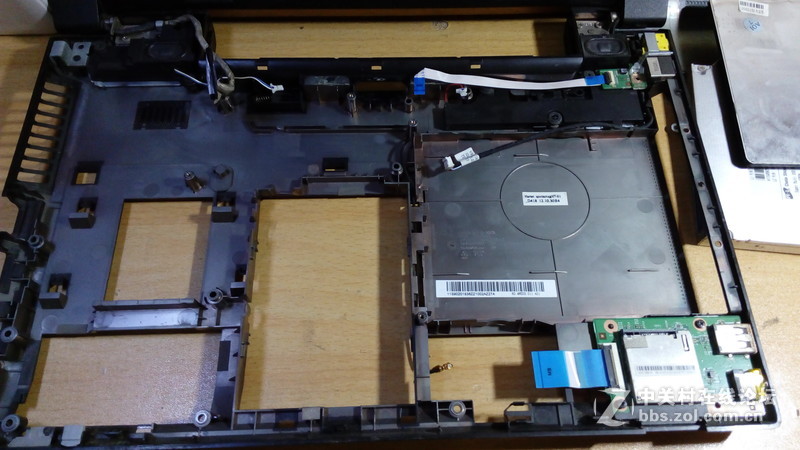

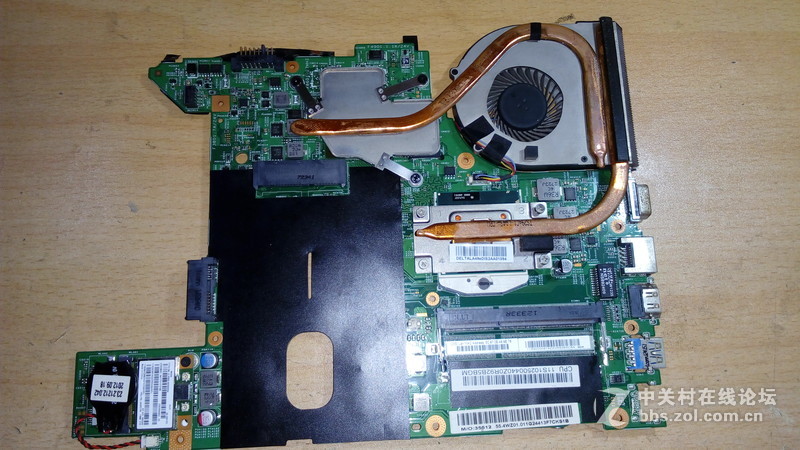

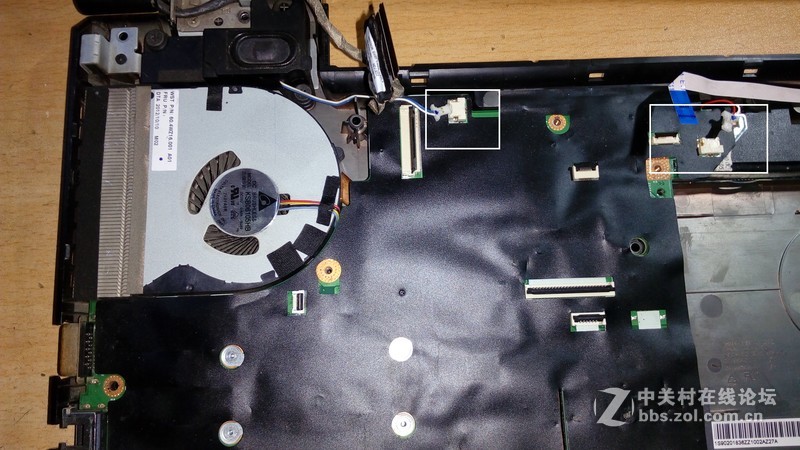

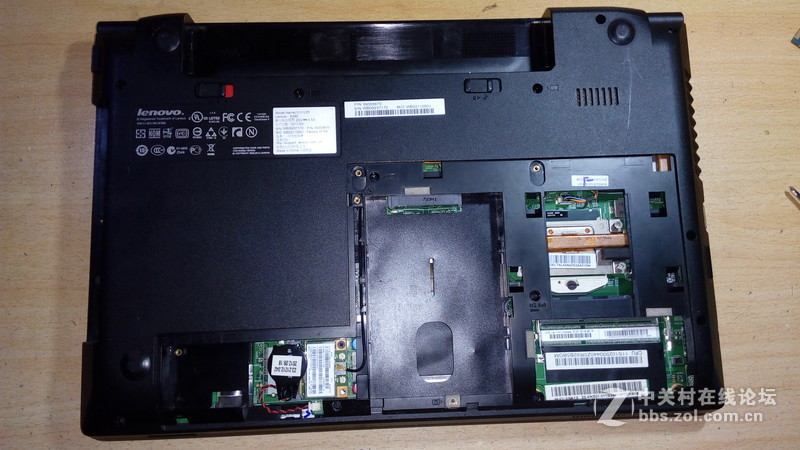

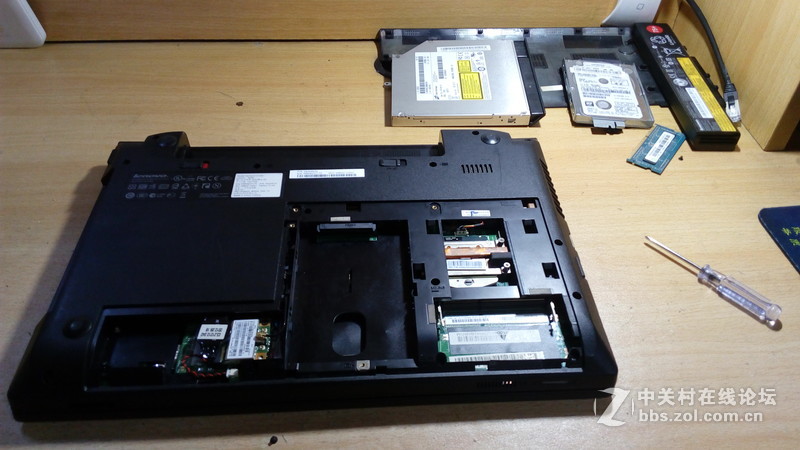

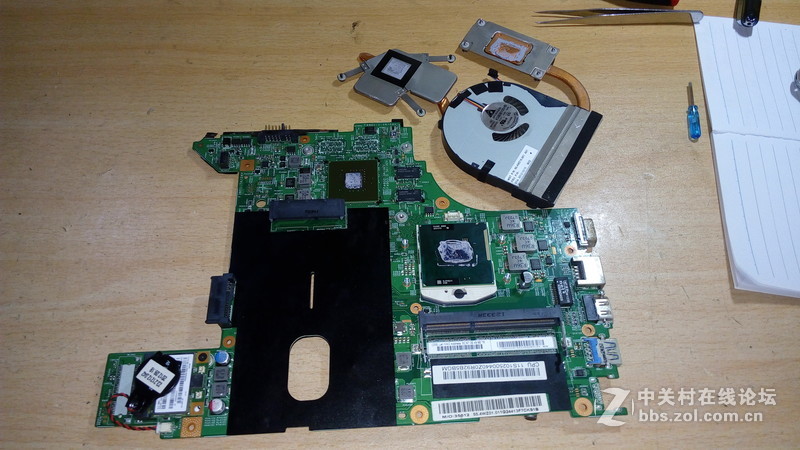

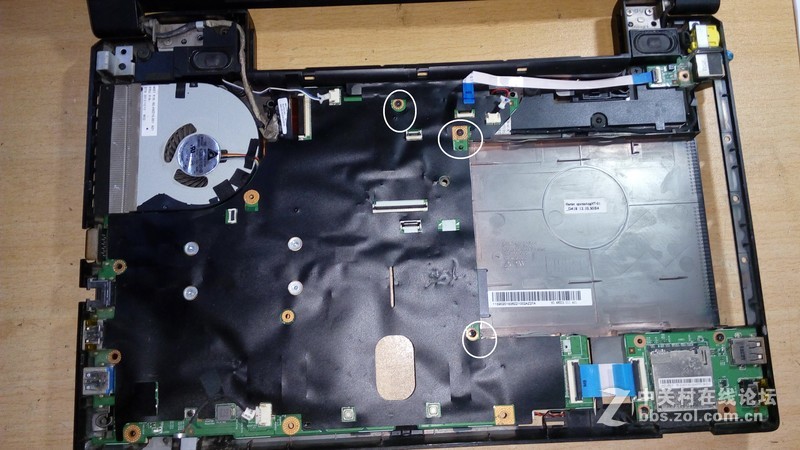

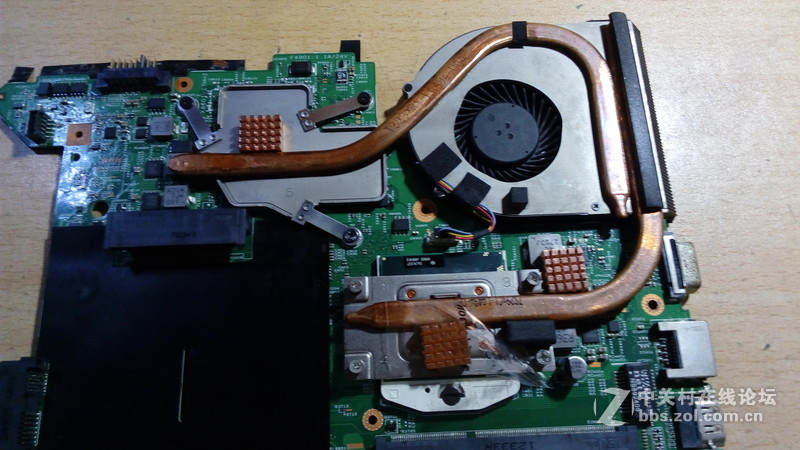

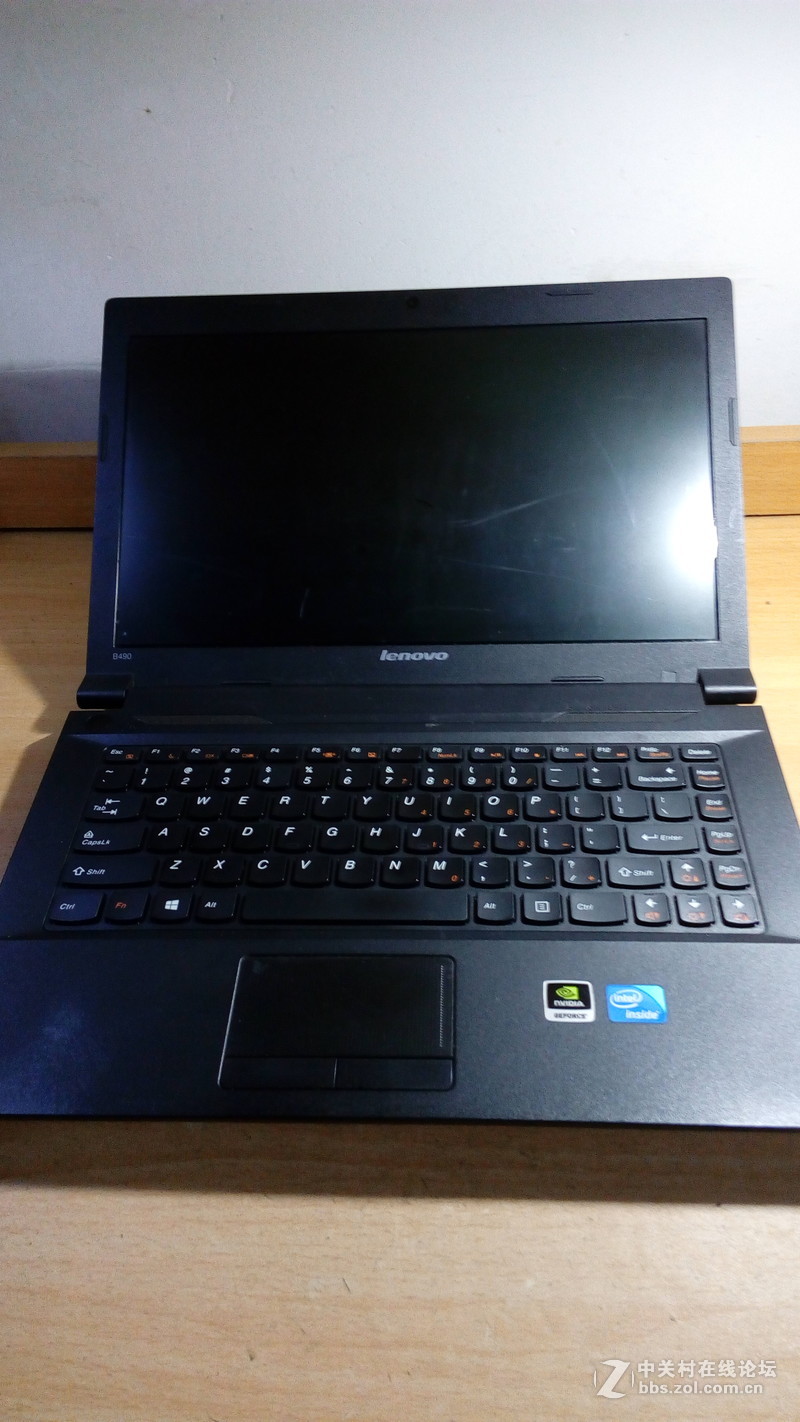

1先来张工具图 2联想B490正面图 3开拆 4笔记本背面图，注意左侧两个螺丝为小螺丝，其余螺丝都是大螺丝规格都一样 5最难拆的键盘部分！！！因为找不到卡位，不能太用力，以免弄断卡扣。最后只能用细锥子从背面的键盘螺丝位捅开一点空隙，插入撬机片 6排线 7各种排线，注意右上角两个排线可以先不用拆 8撬机片，注意力度 9C壳背面，指示灯排线，触控板排线，开机排线 10卸下3个主板螺丝 11左喇叭排线，右喇叭排线 12麦克风拾音排线，可以不用拆 13SD卡槽和USB接口模块 14USB模块排线 15隐藏的电源排线 16注意力度拔下 17D壳正面图 18主板背面图 19卸下散热器 20CPU，赛扬B830 21显卡GT610 22加装散热片 23偷工减料之一:单根无线网卡天线 24偷工减料之二:预留了两个内存条位，但仅有一个插槽 25偷工减料之三:预留无线网卡位，但没有焊接口 点评:这台联想B490的做工一般，有三处非常明显的偷工减料。既然都有预留位置，为何不装上去。拆解难度一般，键盘比较难拆和主板下有电源排线。升级了60G固态硬盘，4G内存条，CPU以后可以升级上i3/i5的。学生用还是可以了的。 评分：+Z金豆 9 已有 5人参与评分 |
|
|
个性签名：无
|
| 发表于 2016-05-26 09:00:38 1楼 | |
| 对了，这个联想B490的偷工减料，应该叫阉割版 | |
| 发表于 2016-05-26 10:20:09 2楼 | |
| 阉割版。。。割割割。。。升级CPU还能再战3年！~ | |
| 发表于 2016-05-26 12:14:06 3楼 | |
|
楼主的拆机真的很详细 螺丝位置 排线位置 卡扣位置都标记的很清楚 建议弄个帖子合集 专门查询 |
|
| 发表于 2016-05-27 09:19:51 4楼 | |
| 这个省掉的不是无线网卡，而是msata接口的固态盘位。 | |
| 发表于 2016-05-27 18:59:56 5楼 | |
| 设计的蛮合理。 | |
| 发表于 2016-05-27 19:40:40 6楼 | |
|
IT小程_10 发表于 2016-05-26 10:20:09 阉割版。。。割割割。。。升级CPU还能再战3年！~ |
|
| 发表于 2016-05-27 19:42:33 7楼 | |
|
175166fanfan 发表于 2016-05-26 12:14:06 楼主的拆机真的很详细 螺丝位置 排线位置 卡扣位置都标记的很清楚 建议弄个帖子合集 专门查询 |
|
| 发表于 2016-05-27 19:43:49 8楼 | |
|
syhans 发表于 2016-05-27 09:19:51 这个省掉的不是无线网卡，而是msata接口的固态盘位。 |
|
| 发表于 2016-05-27 19:44:39 9楼 | |
|
huochenanhai 发表于 2016-05-27 18:59:56 设计的蛮合理。 |
|
| 发表于 2016-05-29 01:40:09 10楼 | |
| 感谢介绍 | |
| 发表于 2016-05-30 10:42:38 11楼 | |
|
焕发第二春 |
|
| 发表于 2016-05-30 16:24:09 12楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2016-05-31 21:50:45 13楼 | |
| 不敢拆，坏了就完蛋啦 | |
| 发表于 2016-06-01 13:23:13 14楼 | |
|
打倒中关村骗子 发表于 2016-05-31 21:50:45 不敢拆，坏了就完蛋啦 |
|
| 发表于 2016-06-01 13:23:43 15楼 | |
| 好很多啊，大哥 | |
| 发表于 2016-06-01 13:25:19 16楼 | |
|
北鹤 发表于 2016-05-29 01:40:09 感谢介绍 |
|
| 发表于 2016-06-01 18:34:50 17楼 | |
| ，，，，就那样 简单的和零一样 | |
| 发表于 2016-06-02 11:33:22 18楼 | |
| 膜拜啊，厉害 | |
| 发表于 2016-06-02 18:22:59 19楼 | |
|
联想的垃圾机，B是商务机，你游戏的肯定烧独显！ |
|
| 发表于 2016-06-02 19:11:24 20楼 | |
|
fri2018 发表于 2016-06-01 13:23:13 哦，你如果想学学可以去入手台二手笔记本，这样练练都不错的 |
|
