CS5265国产Typec转HDMI音视频转换芯片可替代RTD2172

集睿致远/ASL推出的CS5265是一款高性能Type-C/DP1.4至HDMI2.0b转换器IC，设计用于将USB type c源或DP1.4源连接至HDMI2.0bCS5265集成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外，CC控制器还用于CC通信，以实现DP Alt模式。DP接口包括4条主通道、辅助通道和HPD信号。支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

对比RTD2172

1.兼容性比RTD2172要好。

2.芯片集成度高投屏更稳定，器件少整体板子功耗低，长期使用不会过热发烫。

3.单芯片成本比RTD2172要低。

CS5265特性参数：

USB Type-C规范1.2

VESA DisplayPort TM（DisplayPort）v1.4兼容

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。

支持所有USB Type-C通道配置（CC）

内置振荡器，无需外部晶体

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

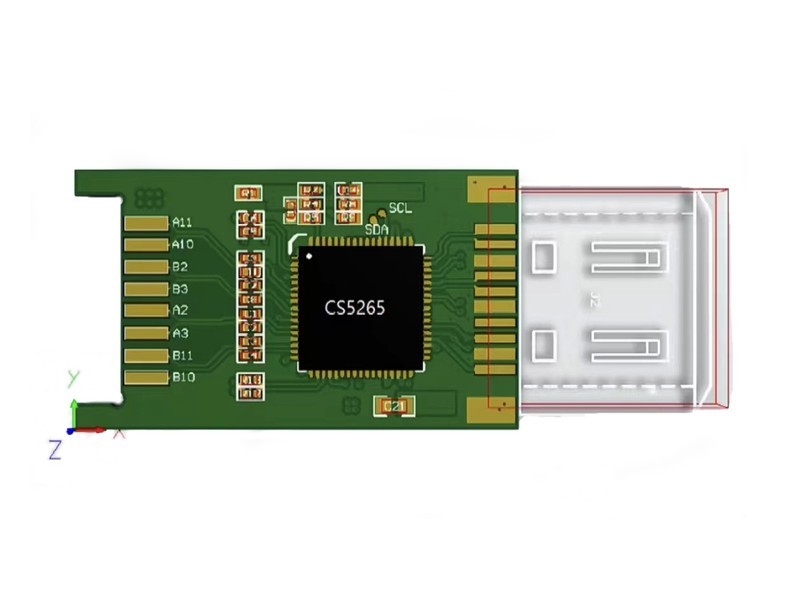

CS5265替代RTD2172单芯片设计TYPEC转HDMI2.0（4K60HZ）转换器原理图：
