一.电缆交流耐压试验装置通用操作说明

（一） 通用操作步骤

正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。


1. 自动试验:

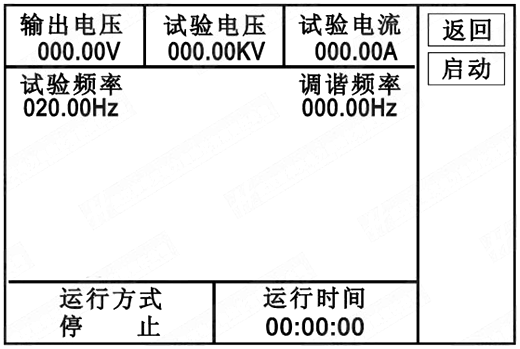

进入界面，点击"自动"，进入下图1界面，点击"启动"， "确认"，则自动进行调谐、升压、计时、降压。


图1界面依次如下：调谐


升压：


计时：


降压 ：


试验完成：


在试验过程中出现保护动作时，均有相关界面显示。：


2. 手动/半自动试验：

进入界面，点击"手动"，进入下图界面，点击"启动"， "确认"，，则可以进行手动/自动调频、手动升降压。

半自动试验：点击"调谐"，则自动调谐，调谐完成后点击电压"加、减"手动升压。
     手动试验：点击频率"加、减"，则手动调谐，调谐完成后点击电压"加、减"手动升压。

（二）资料查询及输出试验结果

进入主界面，点击"资料"，进入资料界面，点击"上页"， "下页"，可以调阅历次试验记录，在用户要求时，可以升级为带USB接口的，插入U盘，点击"保存"即可以把当页试验记录
     输入到U盘保存

二、常见故障排除

（一）操作要求

1. 电缆交流耐压试验装置应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
     2. 操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
     3. 为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
     4. 各联接线不能接错，否则可导致试验装置损坏
     5. 电缆交流耐压试验装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

（二）常见故障原因及排除

1. 风扇不能启动：
     1.）急停、故障保护、失谐保护后，没有按"故障复位"；
     2.）内部温度过高，功率元件热保护；
     排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的"复位"键，再启动仪器。
      如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
     2.自动调谐不能完成，找不到谐振点：
     现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
     原因：回路接地不好，试验回路接线错误，装置某一仪器开路
     排除方法：
     1.）检查接地装置可靠，接地连接线是否有断开点；
     2.）检查励磁变压器的高低压线圈的通断；
     3.）检查每一只电抗器的通断；
     4.）检查分压器的信号线的通断；
     5.）检查分压器的高低压电容臂的通断；
     6.）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
     如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
     3.不能升压到试验电压
     现象：
     1.）调谐曲线是一条曲线，有较低的尖峰；
     2.）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
     原因：
     1.）电抗器与试品电容量不匹配，没有准确找到谐振点；
     2.）试品损耗较高，系统Q值太低；
     3.）励磁变压器高压输出电压较低；
     4.）高压连接线过长或没有采用高压放晕线；
     4.排除方法：
     1.）将补偿电容器并接入试验回路，加大回路电容量；
     2.）尽可能将多只电抗器串联，提高回路电感量；
     3.）提高励磁变压器的输出电压；
     4.）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
     5.）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
