陶瓷放电三极管
系列号：TC-3R8x10

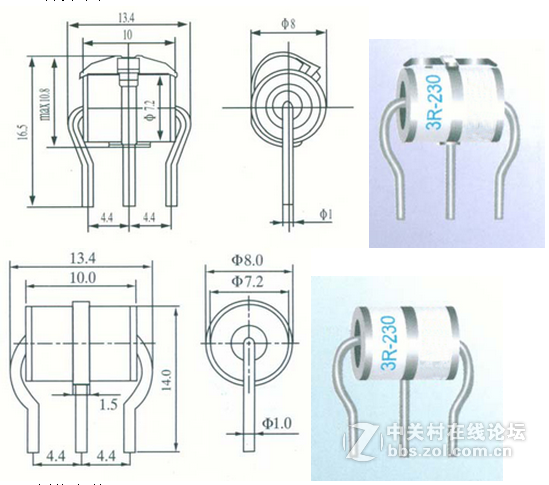

一、外形尺寸
二、规格参数
项目 | 3R系列陶瓷气体放电管(Φ8x10) |
规格 | 3R75 V | 3R90 V | 3R150 V | 3R230 V | 3R350 V | 3R470V | 3R600V |
标称直流击穿电压 (100V/S) | 75V ±25% | 90V ±25% | 150V ±25% | 230V ±20% | 350V ±20% | 470V ±20% | 600V ±20% |
最大冲击击穿电压 (1KV/us) | 700V | 700V | 700V | 800V | 800V | 900V | 1000V |
耐冲击电流(短波)(8/20us,10times) | 10KA | 10KA | 10KA | 10KA | 10KA | 10KA | 10KA |
耐冲击电流(长波)(10/1000us,300times) | 100A | 100A | 100A | 100A | 100A | 100A | 100A |
耐交流电流 (50Hz,1S,5times) | 10A | 10A | 10A | 10A | 10A | 10A | 10A |
最小绝缘电阻 | 1000MΩ | 1000MΩ | 1000MΩ | 1000MΩ | 1000MΩ | 1000MΩ | 1000MΩ |
最大极间电容 (1KHz) | 3pF | 3pF | 3pF | 3pF | 3pF | 3pF | 3pF |
最大横向电压延迟时间 | 200ns | 200ns | 200ns | 200ns | 200ns | 200ns | 200ns |
陶瓷气体放电管选型注意以下几点：
1.直流击穿电压值。
2.确定线路所能承受的最高瞬时电压值
3.耐冲击电流能力
4.放电管的过流保持电压尽可能高
5.气体放电管此时必须配上适当的短路装置，以免长时间工作被烧
确定下这些数据后就能选择适合自己用的陶瓷气体放电管型号了。
（以上内容由深圳社保电子技术提供，如需转载请注明出处！）
