继电保护装置及状态系列Ⅰ和Ⅱ校验方法

继电保护装置介绍

继电保护装置是由一个或多个保护元件，逻辑元件按要求组装而成，又根据每个元件的功能特征，完成电力系统中特定对象的保护功能的实现装置，继电保护装置主要作用是能反应电气设备的故障和不正常工作状态并自动迅速的将故障设备从整套系统中切除，保证正常设备继续运行，有效减少事故损失的广度，所以电力系统中，对继电保护装置校验必须满足选择性，速动性，灵敏性和可靠性。

状态系列Ⅰ和Ⅱ校验方法

DEWJB-6H六相微机继电保护测试仪状态系列模块有“状态系列Ⅰ”和“状态系列Ⅱ”两个，其中“状态系列Ⅰ”输出4相电压和3相电流，Ⅱ输出6路电压和6路电流，两个模块软件功能及操作方法基本相同，仅对“状态系列Ⅰ”进行说明。

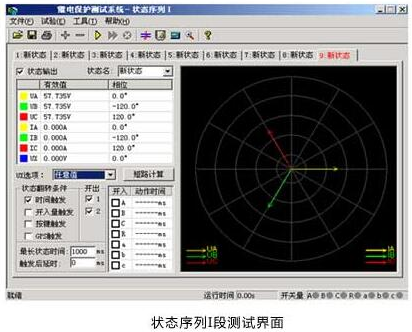

状态序列主要是为了满足电力系统中一些特殊的保护测试需要，例如，厂用电的快切以及备用电源的自动投入试验，配电系统保护装置多次重合闸，状态系列试验中最多可以添加至9个状态，每个状态可根据实际情况自由定义电压电流数据，模拟复杂的电网状态变化，通过七对开入量的电平翻转来获取并测量保护的动作值与动作时间，状态系列Ⅰ的主界面如图所示：

DEWJB-6H 微机继电保护测试仪可以灵活控制多达9个状态输出，每个状态可以输出4相电压、3相电流或12相电压电流，每个状态可以关闭、增删、插入，可以命名，可以设置多种触发方式，微机继电保护测试仪界面Ux可以设置多种输出组合方式，便于灵活地模拟各种复杂的故障情况和测试复杂的逻辑组合。
