电脑的ATX 电源改0-110 伏直流可调电源

PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。非常适合家电修理、电子爱好者、学校实验室等使用。

       其它杂志上见过废电源改制文章，都是固定恒压输出。

       本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。适合于有较高水平的爱好者。如从新制作电路板批量生产也容易。

       本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。现奉献给大家，仅供参考。

一、 ATX 电源结构：

        现在PC 电脑电源结构大部分相同，可以说是经典设计。

        它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：

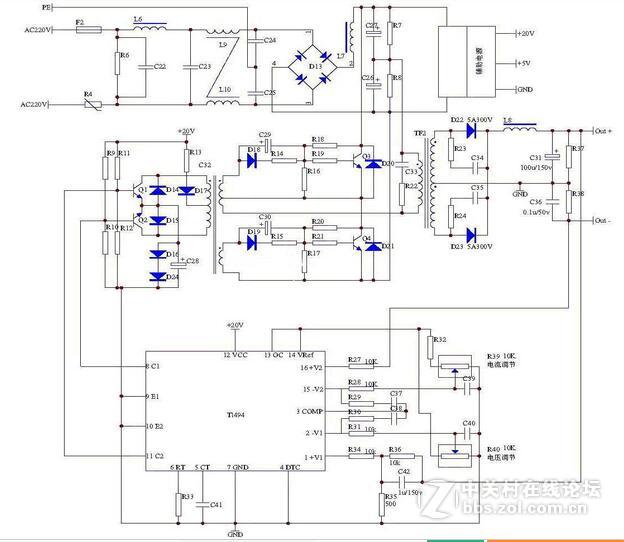

       改制后的电路如图（1）。

       为了尽量减少投入，大部分采用原部件。依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。然后清理线路板。

       注意，保护好主变压器和滤波电感以便改制。按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

       输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。        方法是：

       将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

       接着拆掉所有的二次绕组，只保留最内层的一次绕组，检查内层绝缘材料是否破损，必要时再加一层胶布，注意如果击穿将使次级输出带电，很危险！

       准备直径0.47 铜漆包线10 米，这点铜线到电机修理部去要一般都能给。因为肌肤效应关系如果有够粗的多股纱包线更好。绕法是3根1 组共2 组，做好标记，6 线并绕27 匝，不分层，绕好后把一组头和另一组尾相接做为接地端。再用绝缘材料包好，这一层间是高压一定包好绝缘材料。

       最后把拆下的外层一次线圈原匝数原方向绕会。按原来样子焊好外引线，二次使用原12V 输出的引角。外面再包上一层绝缘材料。装好磁芯，注意气隙保持原样，用胶粘牢。

       输出电抗器L8 使用原+12V 输出的磁环线圈，原是3 根粗铜线并绕改成串联即可，以便增大电感量，其它线圈去掉。

       整流管采用5A300V 的快恢复管如RU4。输出滤波电容150uF200V，电压反馈和给定如图。        电流取样电阻使用5W0.01Ω两只并联，C36 0.1uf 滤波电容。

       信号经R27 10k 电阻限流到494 的V2 同相输入端，V2 的反相输入用于反馈和给定，反馈属于PI

调节。

       本电路巧妙利用V2实现电流反馈控制，没有增加其它部件，最大限度发挥494 的功能。

       散热风扇由20V 辅助电源加装7812 降压供电，因5V 输出已不用，辅助电源功率够用。        其它部分可参考494 说明予以理解。
