航嘉电源,板型号:HK328-51AP 维修及降噪

维修思路展位：
维修一般都是先看元件有无明显烧痕，或是电容鼓包，然后测三极管有没有坏，如果都是好的。也就开始费事了

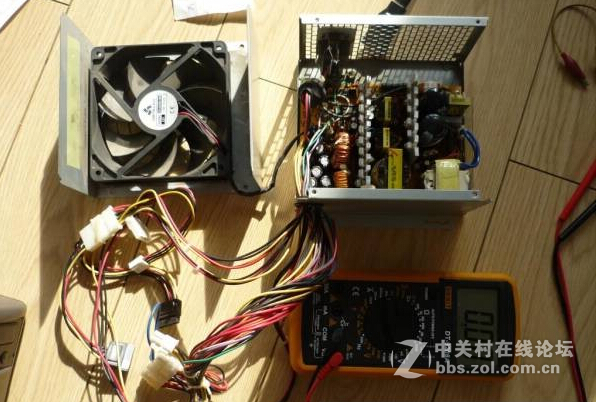

航嘉电源（PCB板号：HK328-51AP）

首次试机结果SB+5V偏低只有 4.3V。短接绿黑线，风扇不转，无主电压输出。
查看发现：
主芯片为常见的TL494+LM339组合。测开关管13007的C极有300V电压,BE极0.1-0.6电压跳动,CE极0V。说明高压正常。辅助电路已启动，驱动力不足。
拆下测量J13007 1只CE短路。其实只烧坏一只，为保障2支开关管参数尽量一致，我就都换了。
试机，故障依旧。

测量KA7500的12脚21V基本正常，13 14 15脚基准电压5V正常。PC817，TL431正常。维修陷入困境，本着先简后难的原则，先将所有看到有些鼓的电容全部更换。鼓包电容N个，有一些随手扔了没拍（最细的是SB+5V利散热片很近）

试机，SB+5V正常。短接绿黑线，风扇旋转，主电压输出。检测所有端口电压，发现只有3.3V偏低，重点检查这条线路发现AZ431短路，更换全部端口电压正常。
ATX电源20针输出电压及功能定义表
针脚 名称 　 颜色说　　明
1 3.3V 　 橙色 +3.3 VDC
2 3.3V 　 橙色 +3.3 VDC
3 COM 　 黑色 Ground
4 5V 　 红色 +5 VDC
5 COM 　 黑色 Ground
6 5V 　 红色 +5 VDC
7 COM 　 黑色 Ground
8 PWR_OK 　 灰色 Power Ok (+5V & +3.3V is ok)
9 5VSB 　 紫色 +5 VDC Standby Voltage (max 10mA)
10 12V 　 黄色 +12 VDC
11 3.3V 　 橙色 +3.3 VDC
12 -12V 　 蓝色 -12 VDC
13 COM 　 蓝色 Ground
14 /PS_ON 　 绿色 Power Supply On (active low)
15 COM 　 黑色 Ground
16 COM 　 黑色 Ground
17 COM 　 黑色 Ground
18 -5V 　 白色 -5 VDC
19 5V 　 红色 +5 VDC
20 5V 　 红色 +5 VDC


最后，还原机箱，接到电脑主板上测试，听到熟悉的启动音乐，此刻听到感觉真舒服啊。
