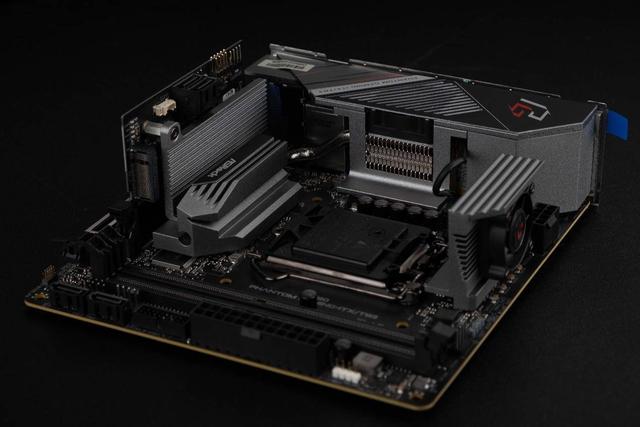

Z490妖板王，Z490 Phantom Gaming ITX/TB3开箱拆解

什么是“妖”，华擎官方对于妖的解释是：勇于创新，敢于突破。创新这一词便是对“妖”很好的诠释，从之前能够同时兼容LGA 775和SOCKET478两种插槽的华擎 P4 Combo，兼容DDR和DDR2内存的4Core1333-eSATA2等等，再到现在被称为艺术品的X299E-ITX/ac和支持TB3并使用Intel 115X散热器孔位的X570 Phantom Gaming-ITX/TB3 ，同时这两块板子的出现也垫底了华擎ITX市场的基础，以我个人而言提起ITX最先想起的总是这两块主板，所以这次的Z490的发布也不足为奇有ITX的板子—Z490 Phantom Gaming ITX/TB3

Z490 Phantom Gaming ITX/TB3的“妖”分为两个，这次全线配备的ASRock BFB或许就是妖，从一个极其刁钻的角度称为“低频提升技术”。准频率动态提升技术是 通过提升功耗限制来解开了全系列CPU基础频率的限制，将不带K的CPU突破瓶颈，使默频也能得到提升。

散热能力越强，能够提升的频率就越高，左右MOS管配备的散热风扇，不仅能够给不带K的CPU带来更高的默频，也能助带K的CPU拥有更强劲的超频能力，实现1+1=3。

单8pin供电

使用Intersild的ISL99390供电芯片。

主控同是来自Intersild的ISL69269

560? 6.3v POSCAP阴极电容

内存处配备有一相供电，配备TPS53355DQPR同步降压转换器，支持集成型 MOSFET 的同步30 A 降压稳压器，可实现 高达90% 的电源效率以及快速瞬态响应。

最高支持超频到4666MHz（OC+），支持 ECC UDIMM 内存条(以 non-ECC 模式运行)。

为了给芯片组提供一个散热空间，导热装甲延时到了芯片组的位置，导致空间变少了，但华擎在PCIe的插槽前增加了个扩展卡，衍生出了一个1 个 Ultra M.2 接口 。

沾满导热片的Z490芯片。

导热马甲

M2_1, 支持 M Key type 2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块.

除此之外还有2个SATA 6.0GB/S接口. 且竟然还有SPEAKER跳针，然后是USB跳针，并还配备了主板自检灯。

SPEAKER跳针和USB跳针

主板自检灯

Z490 Phantom Gaming ITX/TB3共计4个SATA，两个M.2，另外两个SATA在右侧。切记若 M2_1 插槽上安装了SATA 型的 M.2 设备，SATA_1 插槽将被禁用。

M2_2则在背面, 支持 M Key type 2280。

I/O接口，从上往下数，DP1.4和HDMI接口，无线网络模块，PS/2接口和两个USB3.0、COMS清空按键、USB3.0和雷电三传输协议的Type-C接口，一个2.5千兆的RJ45网络接口和两个USB3.0，最后一组HD音频插孔。

USB接口为3 x USB 3.2 Gen2 Type-A 接口， 2 x USB 3.2 Gen1 接口，- 1 x USB 3.2 Gen2 ThunderboltTM 3 Type-C 接口 ( Thunderbolt 协议支持 40Gb/s; USB3.2 协议支 持 10 Gb/s)

内嵌一个额外的安全保护Flash区块的NUC121ZC2AE，32 位 USB单片机系列，支持主频最高可至50 MHz 、32 KB Flash、8 KB SRAM 、12位 ADC 、内置48 MHz 高精度高速 RC 晶振并支持 USB 传输不须外挂晶体 ( Crystal-less ) 与24路 PWM /B PWM。

Intel的 2.5千兆网卡已经翻车了，Z490 Phantom Gaming ITX/TB3网卡使用的是螃蟹家的Dragon 2.5千兆网卡，支持PhantomGaming网络软件。

无线模块是Intel的 802.11axWiFi模块，支持IEEE 802.11 a/b/g/n/ac无线网络协议，传输频宽最高可连接至2.4GB/S,且同时可以支持2.4GHz和5GHz两个段频。支持WiFi6 802.11ax (2.4Gbps)，此外还配备有WIFI信号增强器。

音频也是螃蟹家的ALC1200编解码芯片。

散热马甲特写

“妖”不单单体现在，ASRock BFB(bbse Frequency Boost) 技术上，“低频提升技术”是一个充满含义的说法，提升默频不就等于*频么。还有目前只出现在被称为艺术品X299E-ITX/ac上的储存扩展也出现在了Z490 Phantom Gaming ITX/TB3上，且设计更精简，扩充位置更多了。

或许Tom's Hardware发布的2020年最佳主板榜单，Z490 Phantom Gaming ITX/TB3会被评选为了最佳Z490 ITX主板

以上便是本文的所内容了，感谢观看，关注我5月20号看10代CPU如何挤牙膏。
