序言

        随着日前9代酷睿处理器的发布,Z390主板也作为一个”可选项”登上了市场,即使是上一代的Z370芯片组也可以在升级BIOS后提供9代酷睿处理器的支持.Z390身上对于接口升级的光芒似乎没有9代酷睿处理器回归钎焊那么耀眼,它只好作为解决Z370芯片组部分落后于H370芯片组的接任者.本次评测的是ASRock Z390 Taichi,其实这代在Taichi标准版之上,还有另一款Taichi Ultimate,作为加强版.

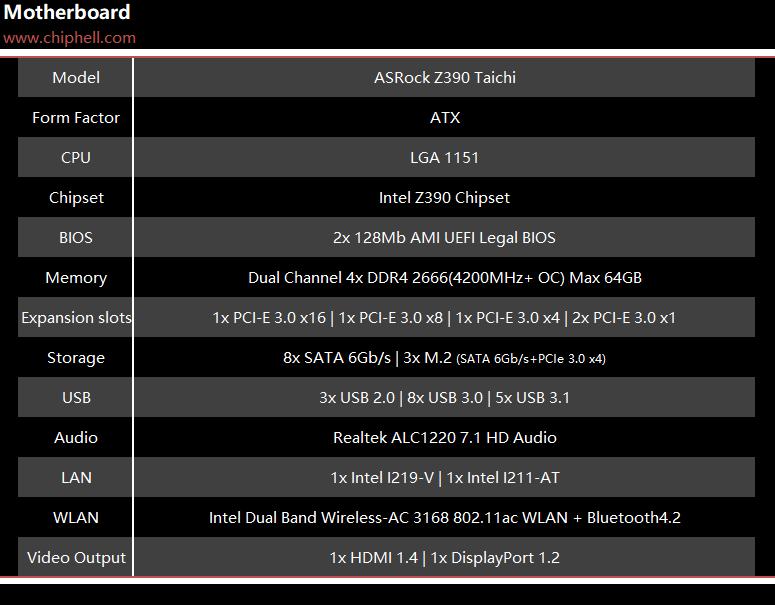

产品规格

        Z390芯片组相较Z370芯片组最大的改变便是原生USB接口数量的增加,PCH支持的PCI-E通道数依旧是24条,Z390芯片组原生可提供最高6个USB 3.1 Gen2(10Gbps),最高10个USB 3.1 Gen1(即USB 3.0)接口.可以看到这块ASRock Z390 Taichi已经用上了芯片组大部分提供的USB接口,配备有双千兆LAN网卡,以及一张比较入门的无线网卡.除了芯片组原生提供的6个SATA 6Gb/s接口外,还使用了第三方芯片提供了额外2个SATA 6Gb/s接口.

产品解析

太极系列主板的配色已经从一开始的黑白转向黑灰,事实上各家主板也都如此地改变着,为了配合RGB灯光,低色度的配色是必须的.

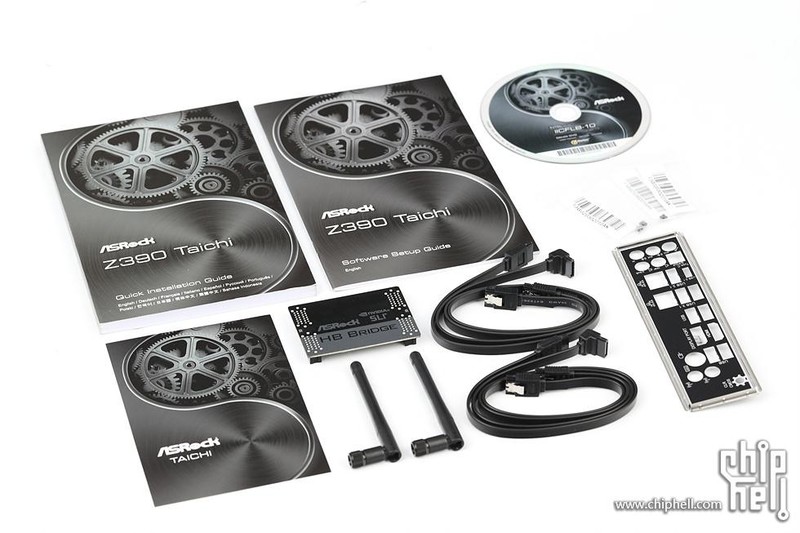

附件部分,说明书,安装指导手册,驱动光盘,明信片,SLI HB桥接器,2根天线,4条SATA线,3颗M.2螺丝,以及I/O挡板.笔者还是希望华擎可以配备带有海绵的I/O挡板.

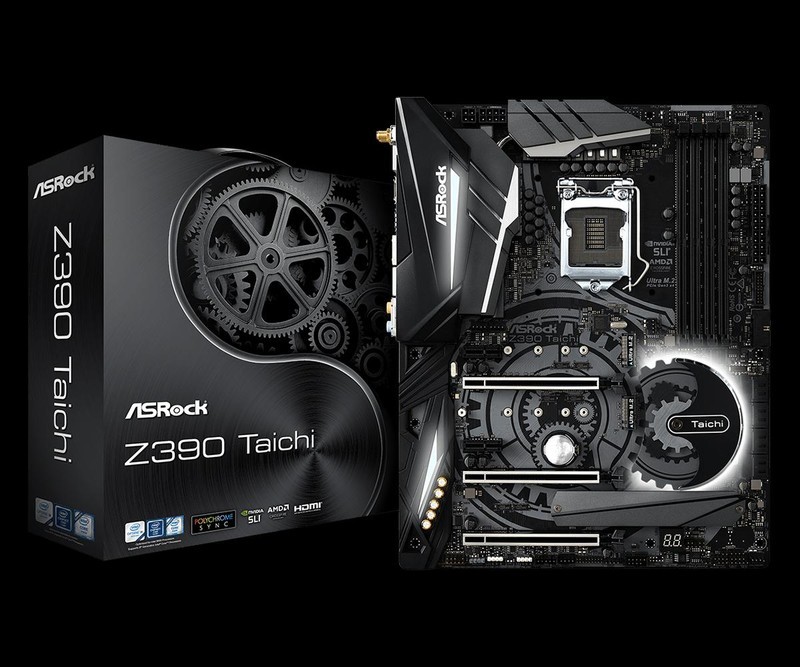

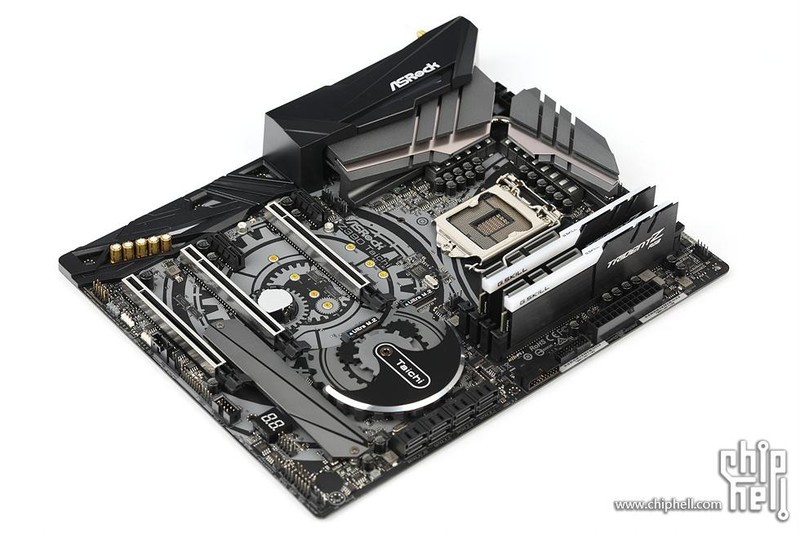

主板本体,实际上有部分散热片和盔甲是曾今在X470主板上就使用过的同款.

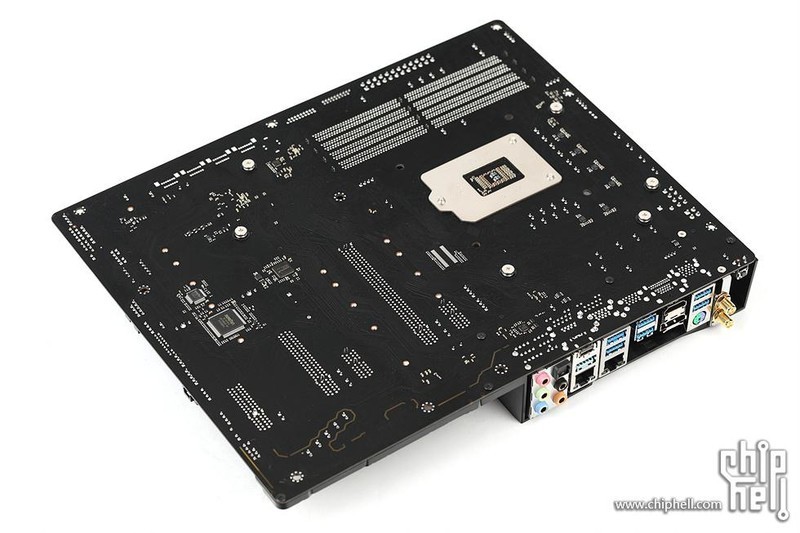

主板背面.

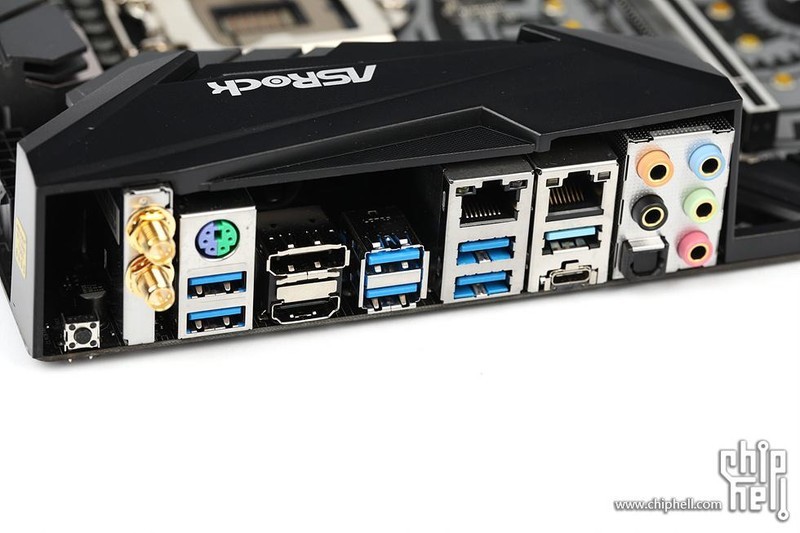

背部I/O,USB方面配置了4个USB 3.0,4个USB 3.1(10Gbps,Type-A 3个,Type-C 1个),从数量和速度来说都十分够用;配备的1个PS/2接口可以在特殊情况下提供便利;为核显配备了1个HDMI 1.4和1个DP 1.2;音频接口方面提供了5个3.5mm接口和1个S/PDIF光纤接口.网络配置方面还是比较高的,2个千兆的RJ45网络接口和1款入门无线网卡.作为一款定位较高的游戏和超频主板,CMOS清除按钮是肯定配备的.

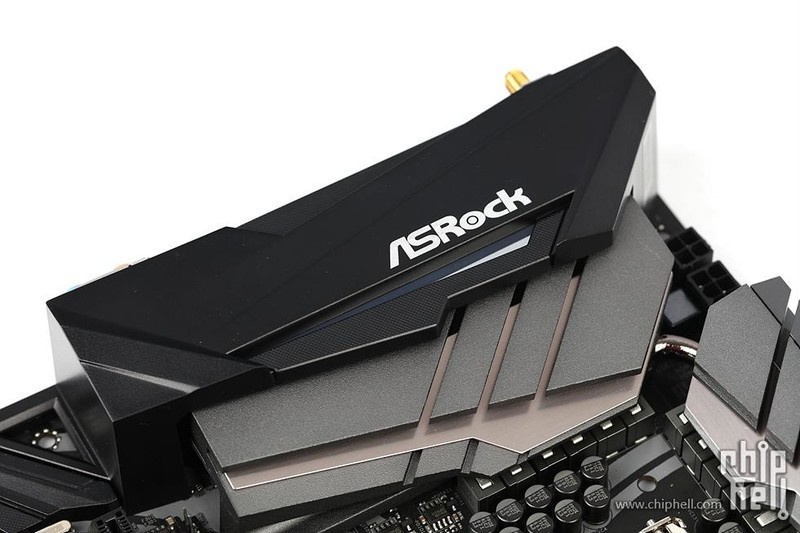

背部I/O部分的盔甲,带有灯效.

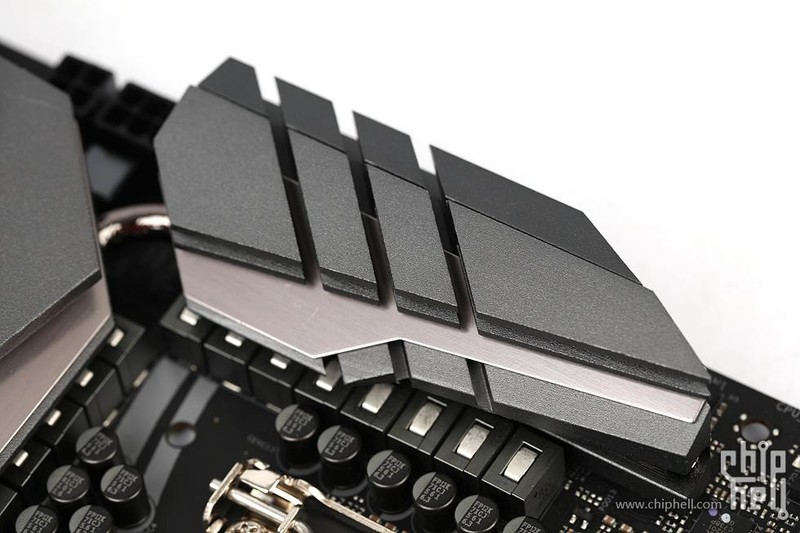

CPU供电散热片,使用一根热管相连.

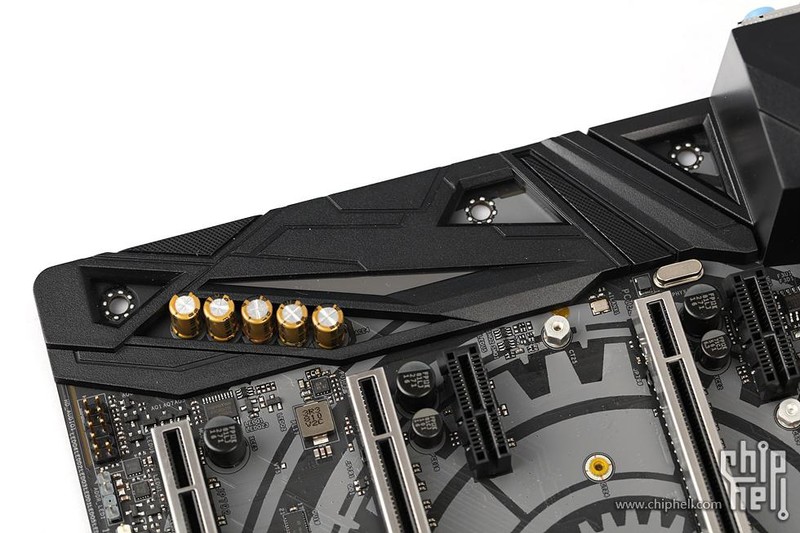

延伸至音频区域的盔甲.

芯片组散热片,带有灯效.

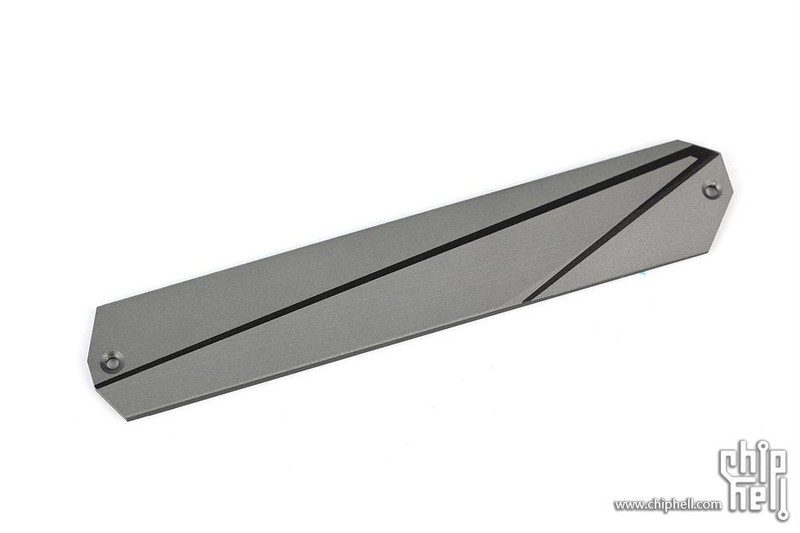

最高适合22110型M.2 SSD的散热片.

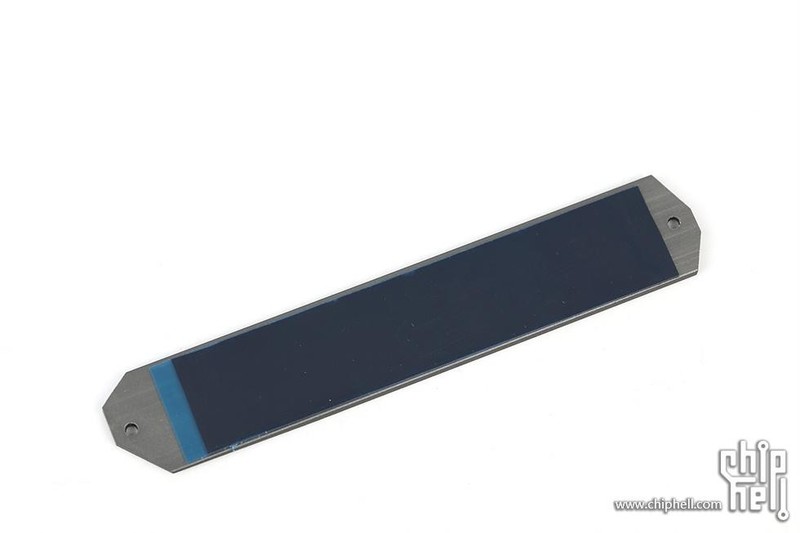

M.2散热片本体,背部已预装有导热垫.

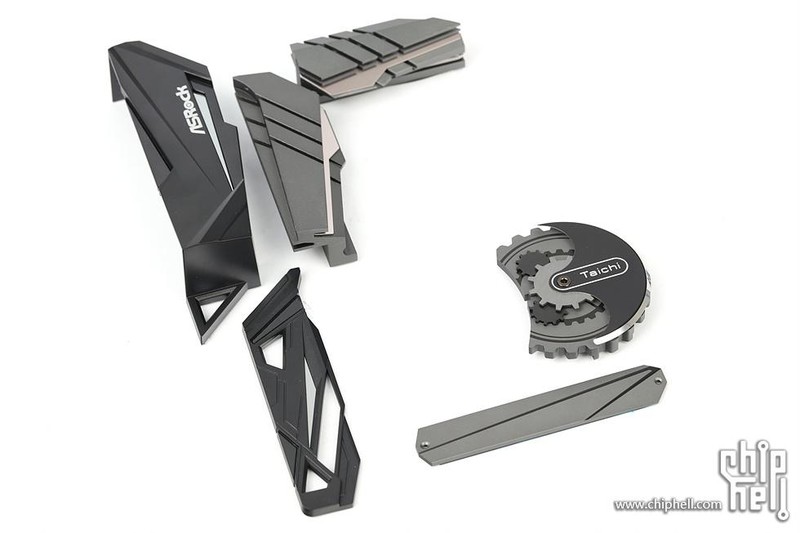

全部的散热片和盔甲.

主板灯效实拍,默认为白色.

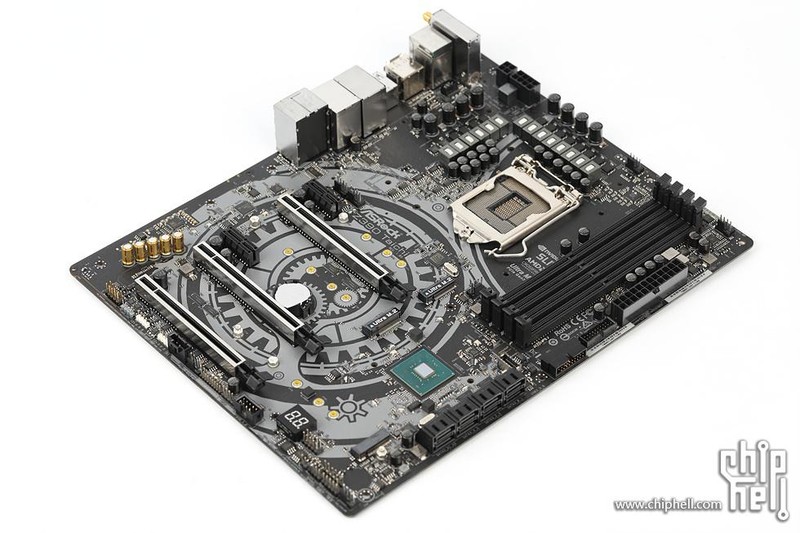

卸除散热片和盔甲的主板本体.为了适应越发严苛的散热需求,Z390 Taichi这次配备了1个4-pin PWM CPU风扇接口(12W), 1个4-pin PWM CPU风扇/水泵接口(24W), 6个4-pin PWM机箱风扇/水泵接口(24W).板载2组USB 2.0接针,支持3个USB 2.0接口.

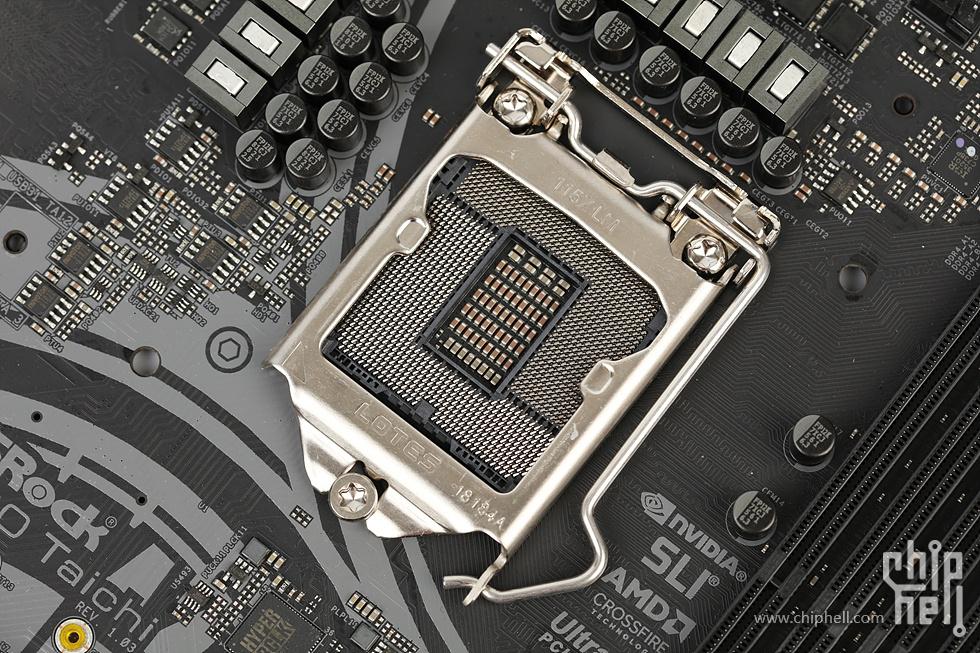

LGA1151插座,支持8代以及9代的Intel Core系列LGA1151 CPU.

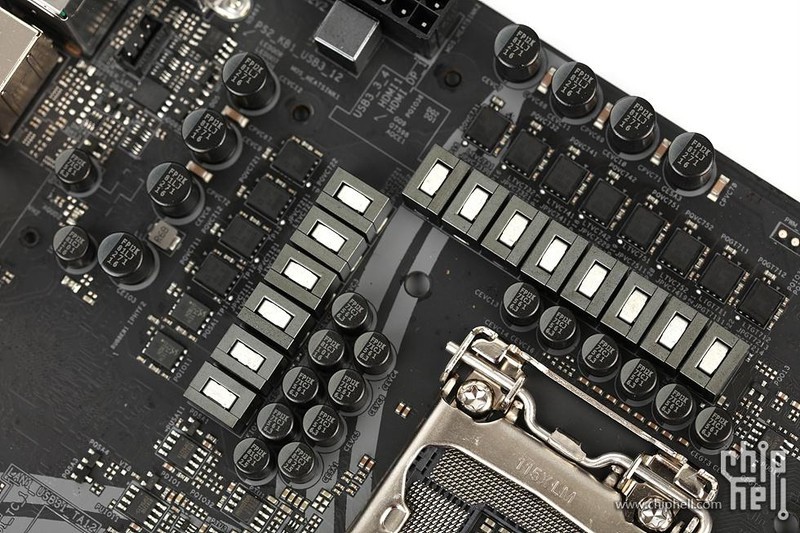

12+2相CPU供电.

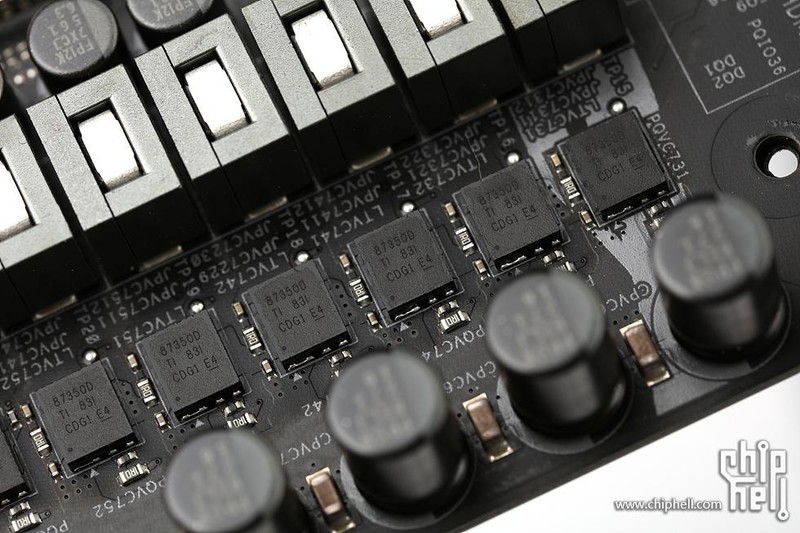

CPU核心部分使用了德州仪器的CSD87350Q5D双层MOSFET,工作电流高达40A.

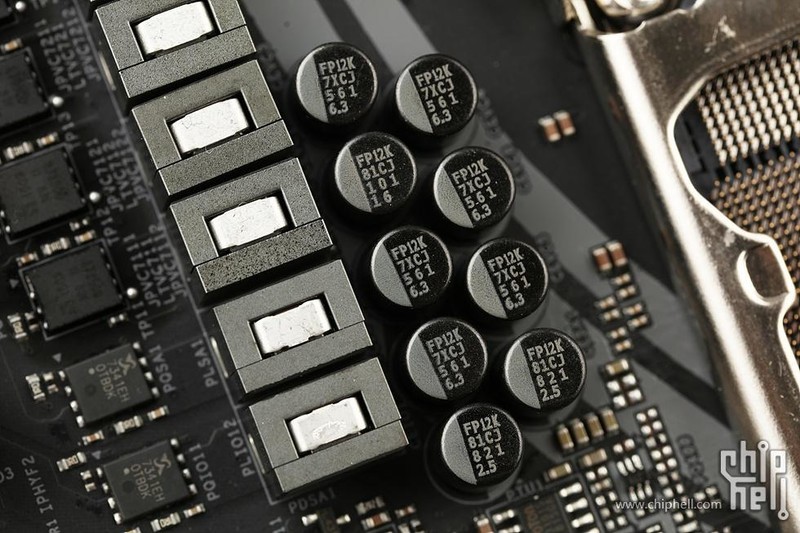

采用Nichicon 12K电容.

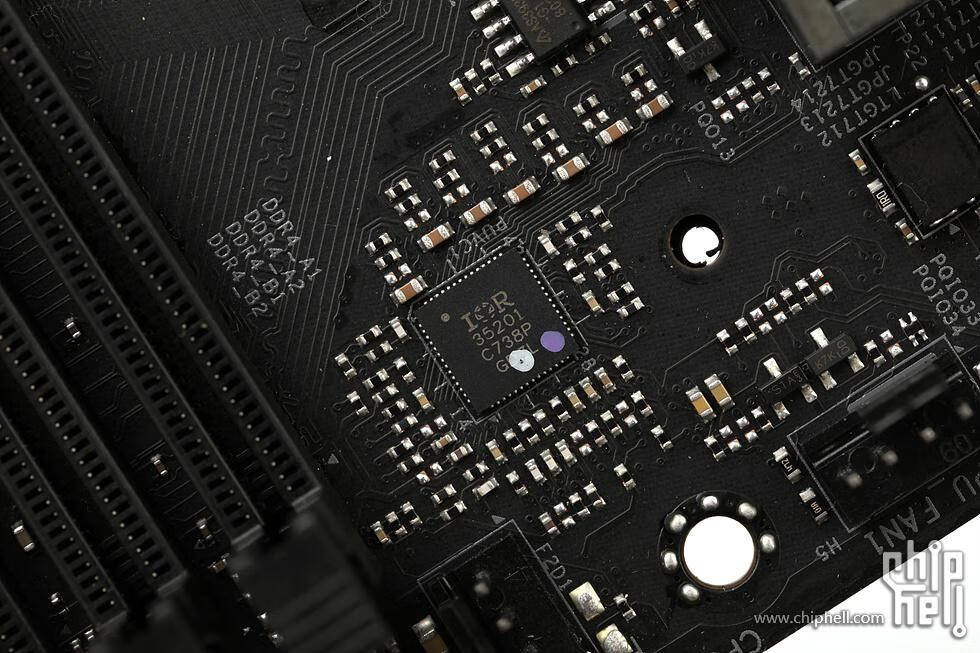

最大支持8相的IR35201 PWM供电主控,在该主板上运行在6+2相模式下.

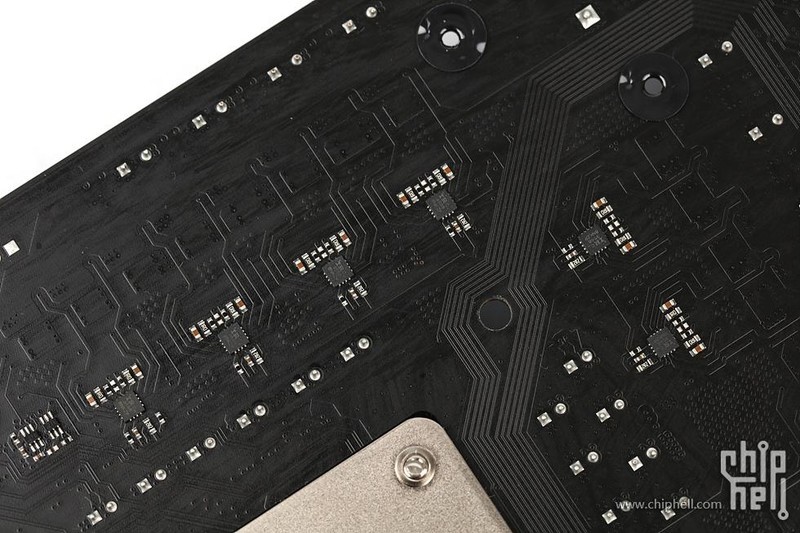

主板背面,属于核心部分的12相元件配有6颗倍相器.

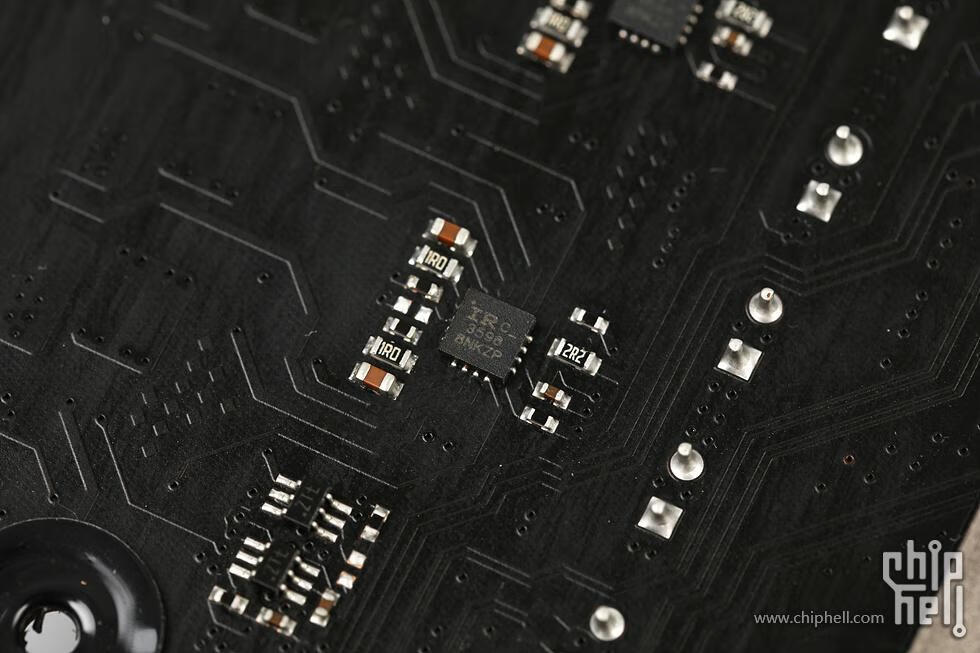

6颗IR3598使得CPU供电为12+2相.

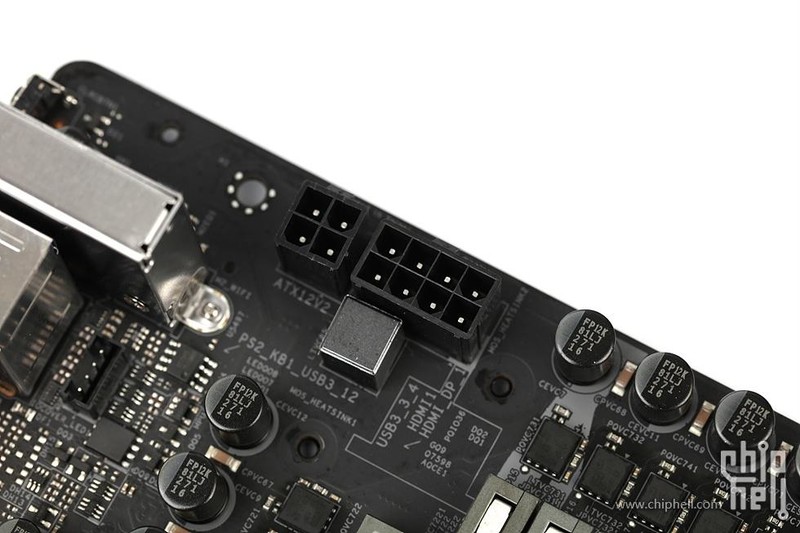

8+4pin CPU供电接口.

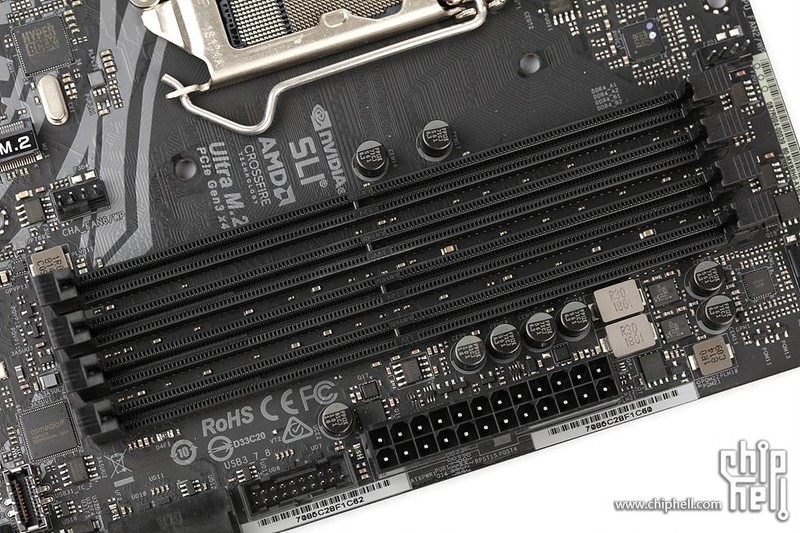

4条DDR4 DIMM,支持双通道.标称支持最大64GB的DDR4 non-ECC un-buffered内存,最高支持DDR4 4200+(OC)的内存频率.

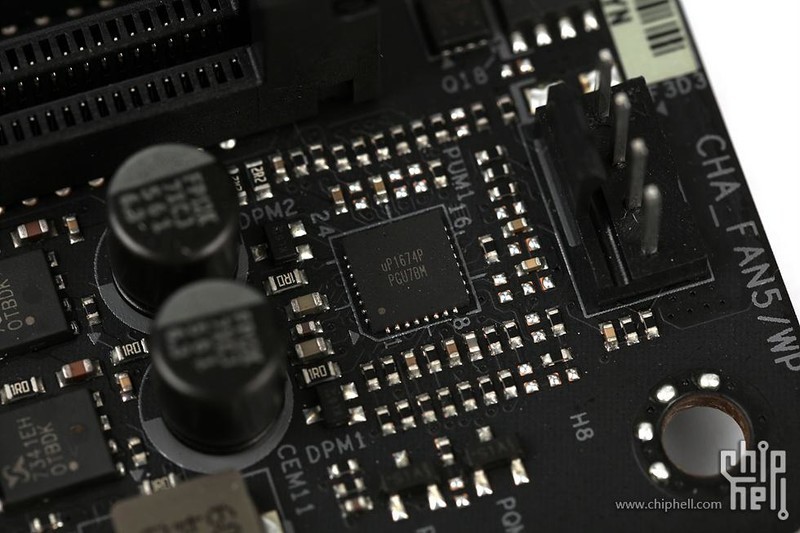

2相内存供电,使用1颗uP1674P PWM供电主控.

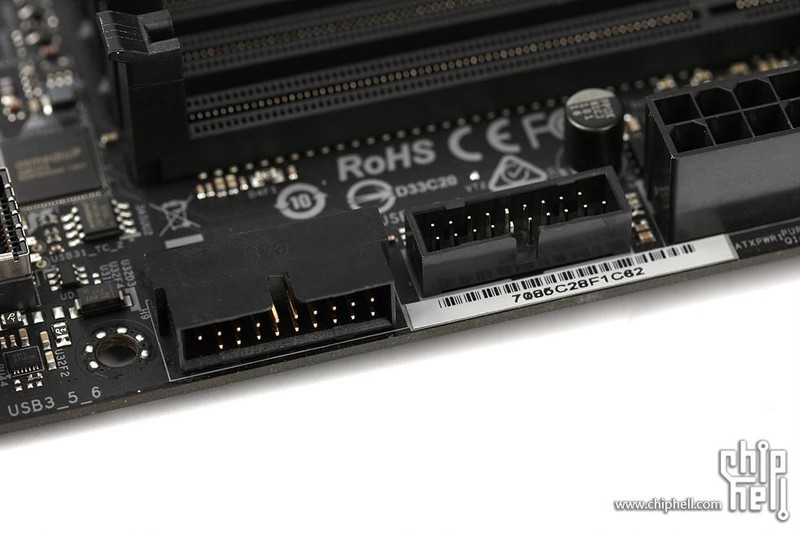

主板24pin下方是2组USB 3.0接针,可提供4个USB 3.0接口.布置方式为一竖一卧.

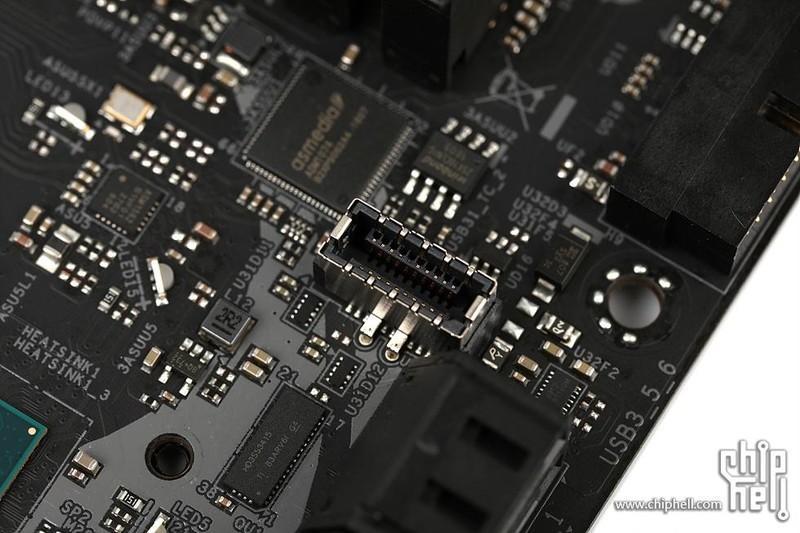

前置USB 3.1 Type-C接口.

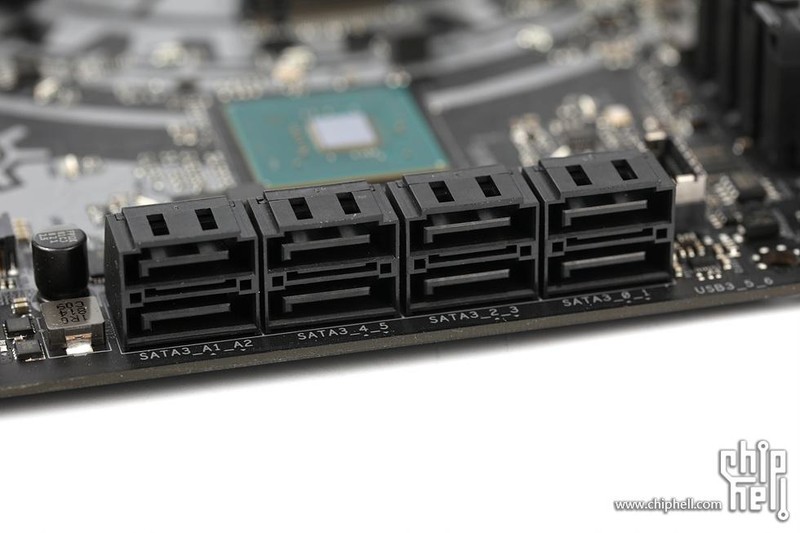

8个SATA 6Gb/s接口,其中6个位芯片组原生提供,另外2个使用第三方芯片桥接提供.原生SATA存在与M.2设备共享的关系.

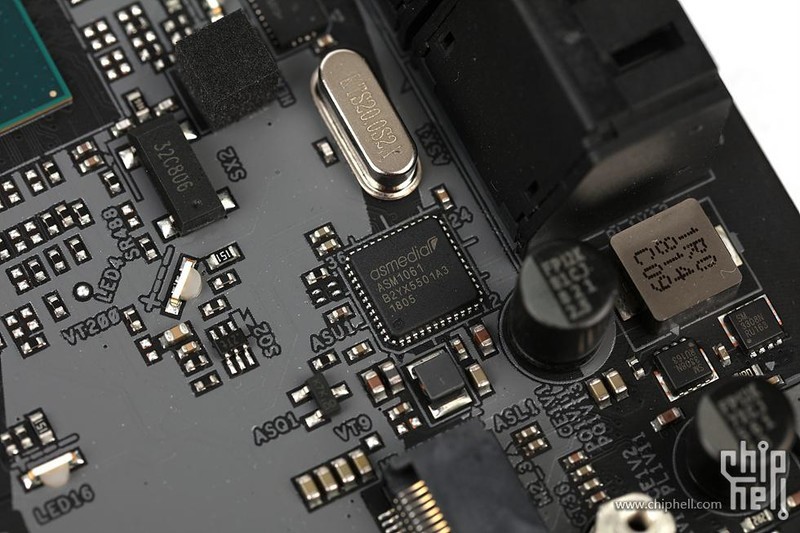

提供额外2个SATA 6Gb/s的ASM1061芯片.

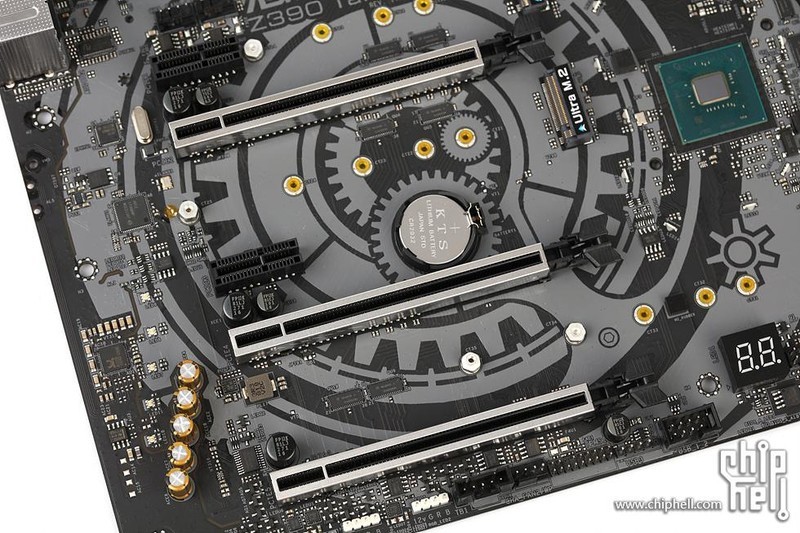

PCIe扩展插槽部分,所有插槽均为PCIe 3.0插槽.3条全尺寸x16插槽,自上而下第一条最大支持x16速度,第二条最大支持x8速度,第三条最大支持x4速度;另有2条不封尾的x1速度插槽.

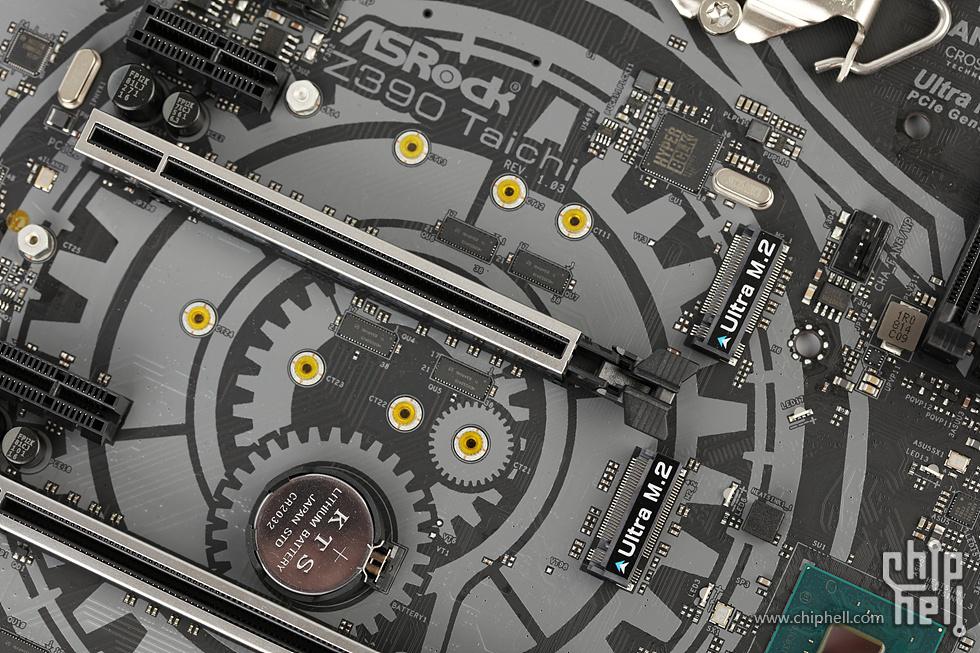

主板配备了3个M.2插槽,其中2个支持M Key 2230/2242/2260/2280/22110型M.2设备,另1个最高仅支持至2280型M.2设备.3个插槽均支持SATA 6Gb/s或PCIe 3.0 x4模式运行.

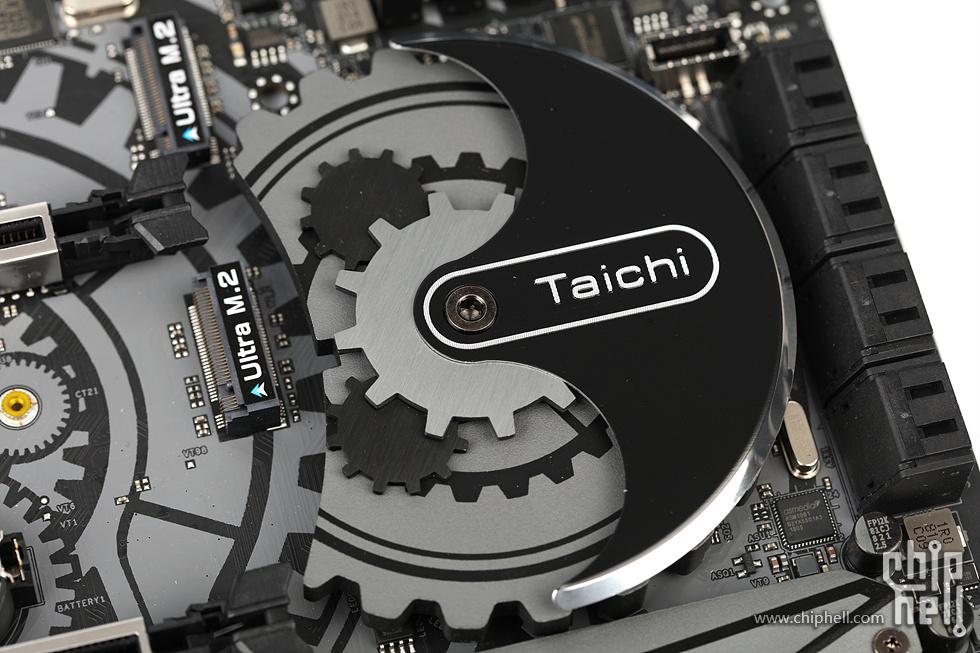

位于底部的M.2插槽带有散热片.

15

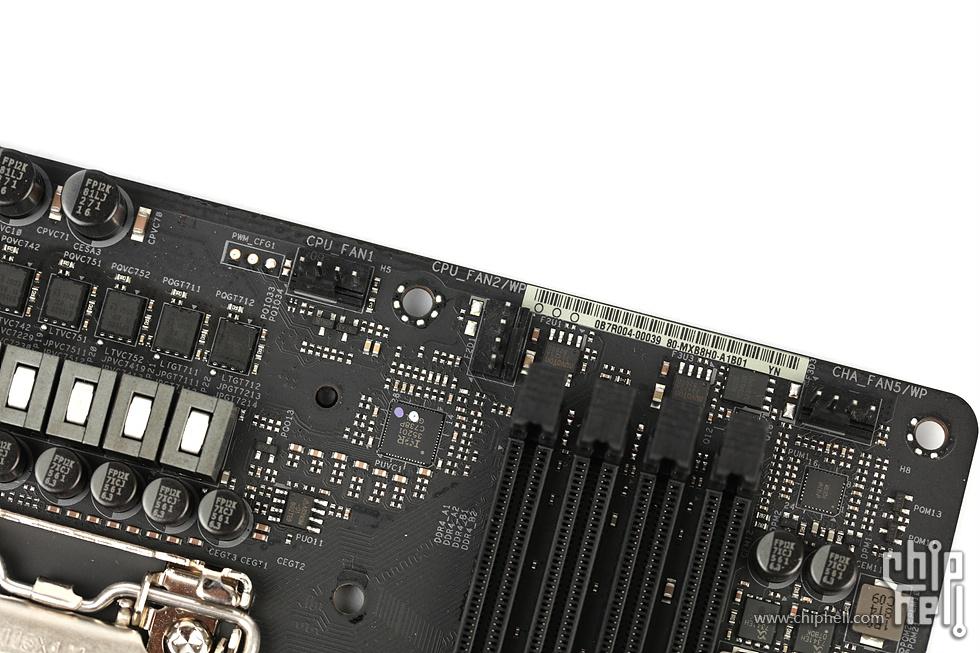

主板顶部就置有3个4-pin PWM风扇接口,方便连接用户多样的散热系统.

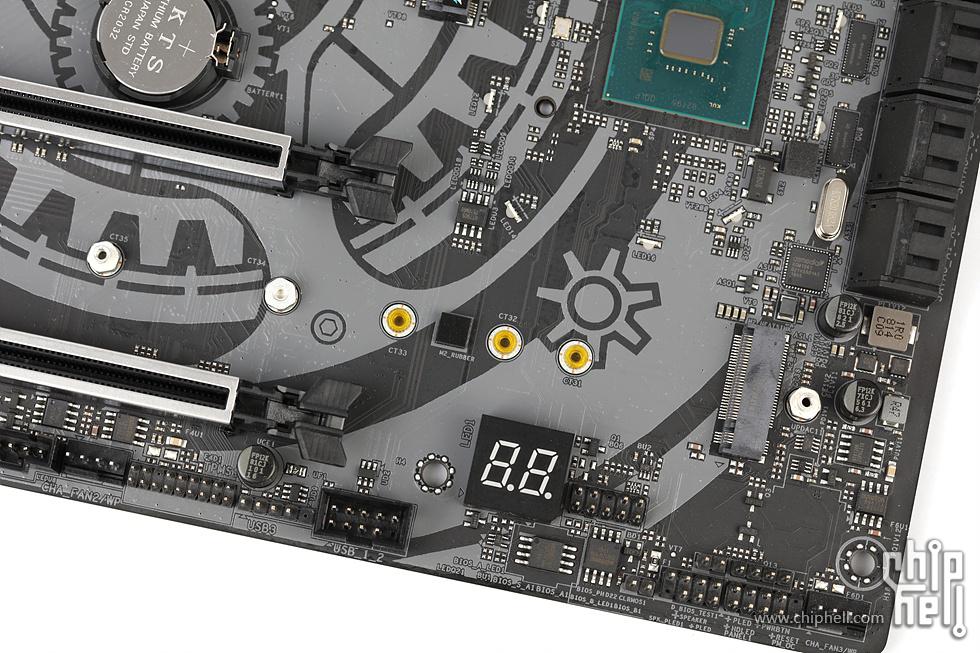

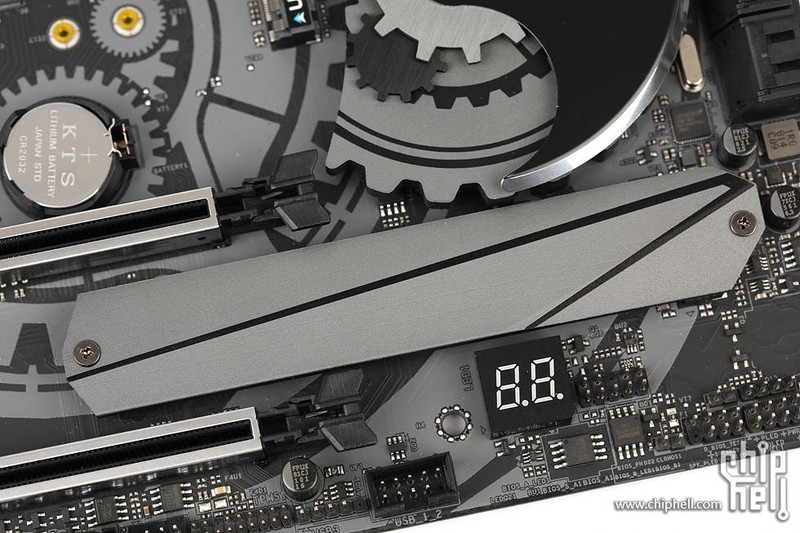

2位数字侦错灯.

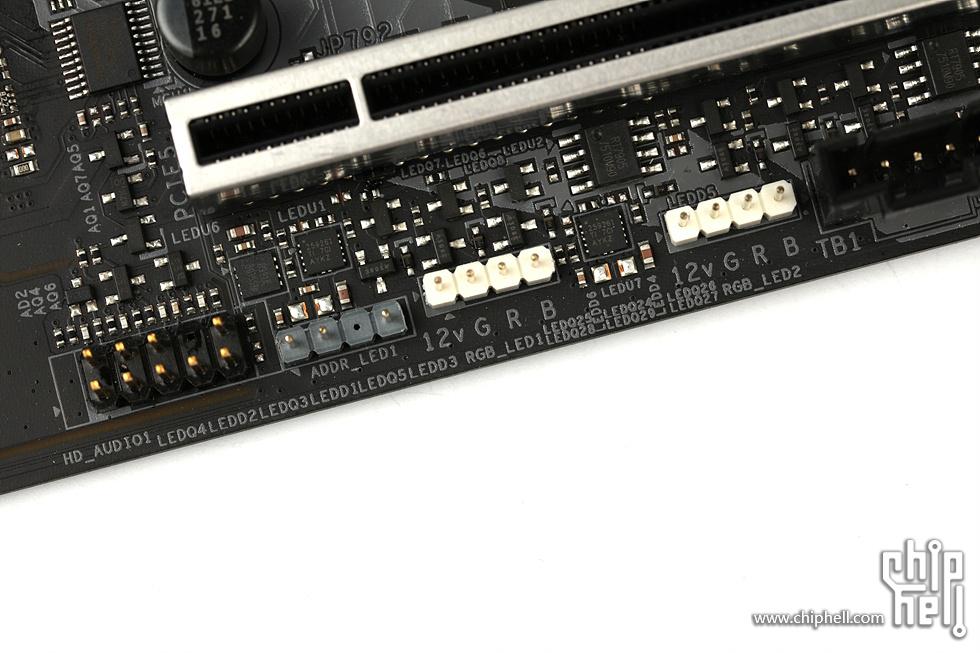

配有3个RGB LED灯条接口,其中2个位4针12V-G-R-B接口,另一个为3针可寻址RGB LED接口.

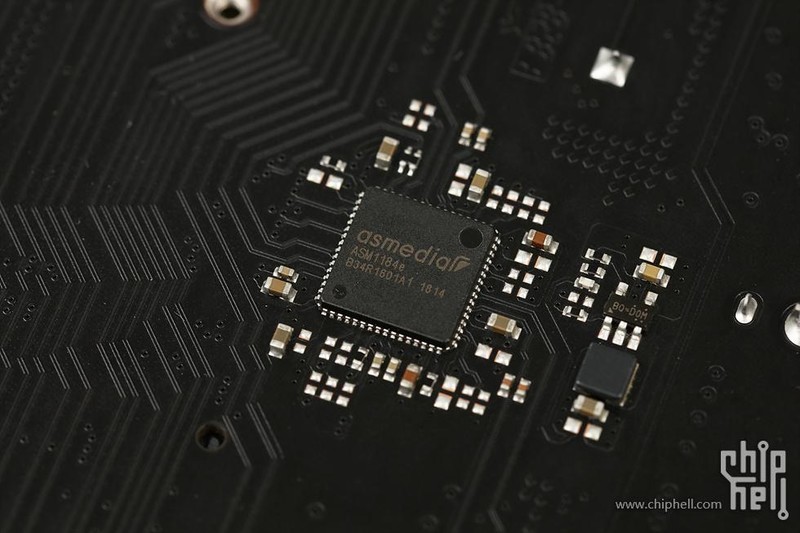

ASM1184e PCIe桥接控制器.

两颗驱动USB 3.1 Type-C的ASM1543复用芯片,分别为前置和背部USB Type-C接口服务.

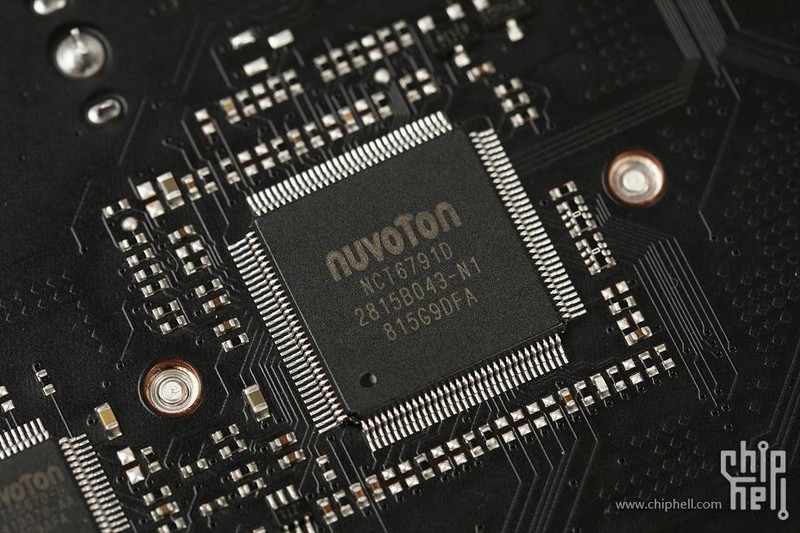

Nuvoton NCT6791D和NCT5567D-B Super I/O芯片.

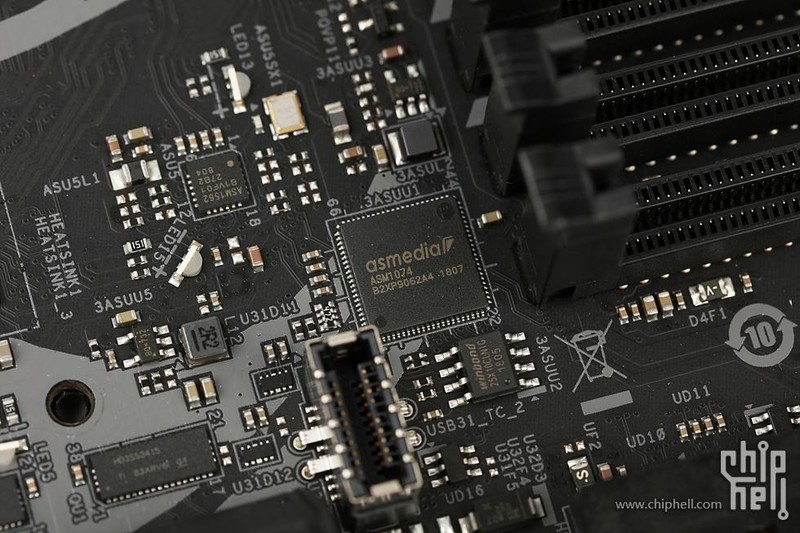

ASM1074 USB 3.0 HUB芯片.

ALC1220音频Codec芯片,搭配Nichicon滤波电容.

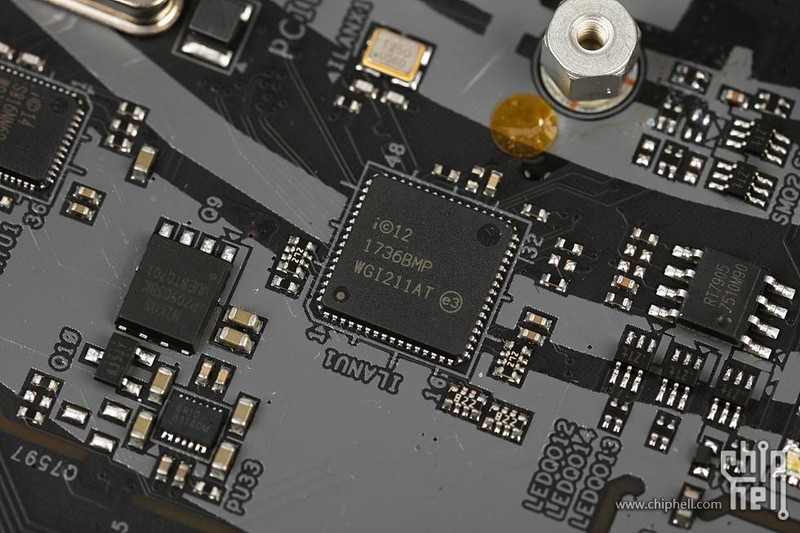

Intel I211-AT千兆LAN网卡.

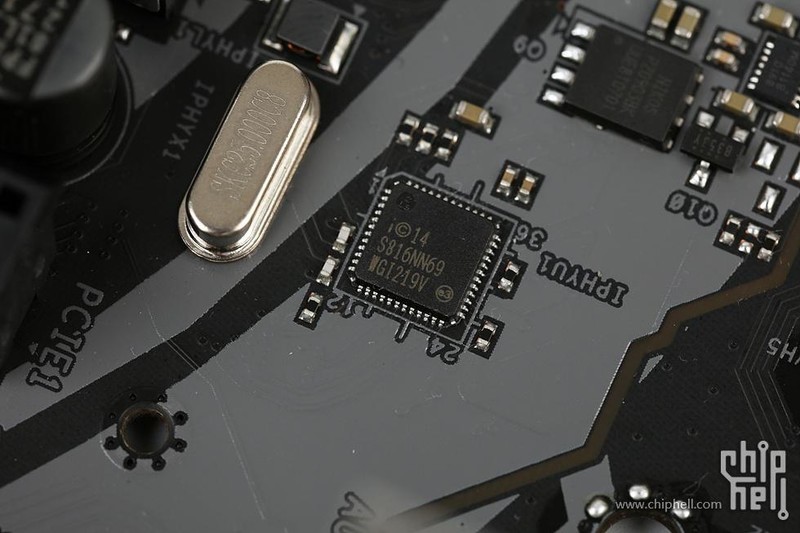

Intel I219-V千兆LAN网卡.

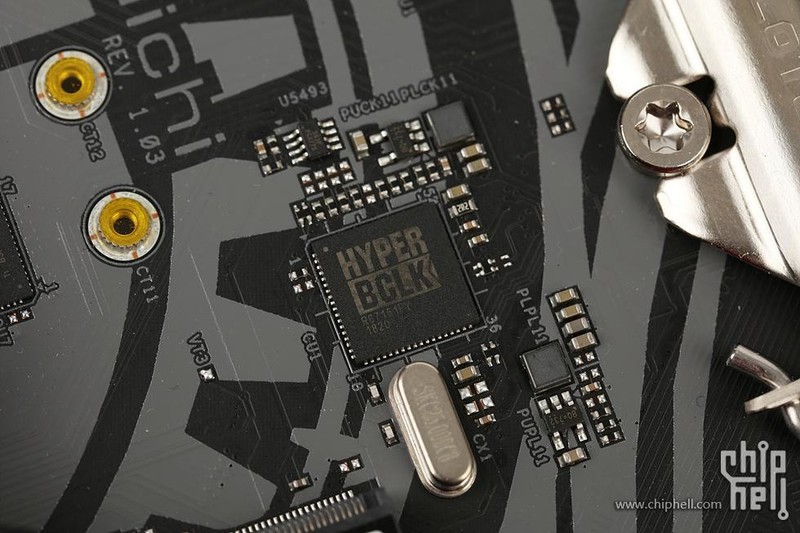

提供更精准频率调节的外部时钟发生芯片,华擎称之为B+涡轮芯片II.

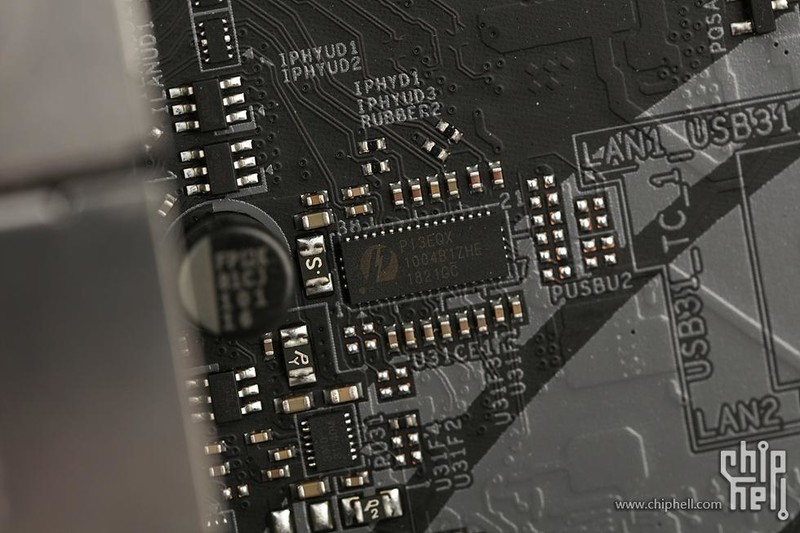

为背部USB 3.1 Gen2服务的信号中继器.

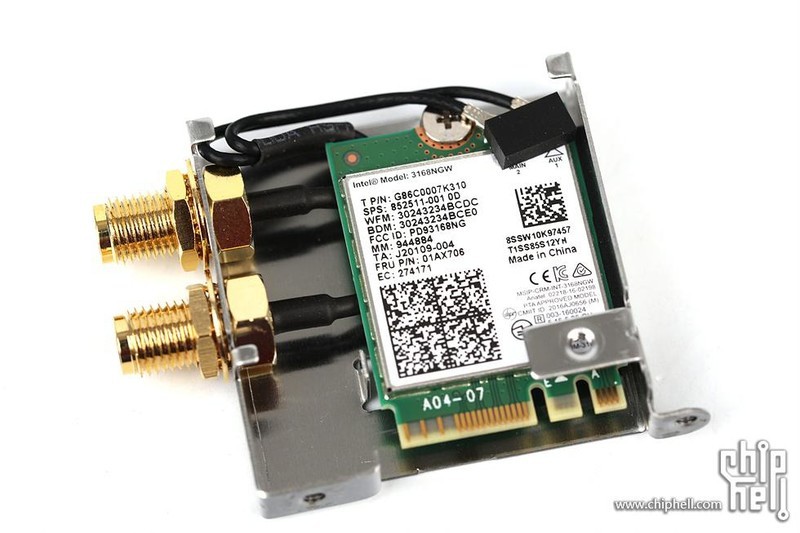

Intel Dual Band Wireless-AC 3168无线网卡,支持Bluetooth4.2.最高速度仅433Mbps.

BIOS选项简介

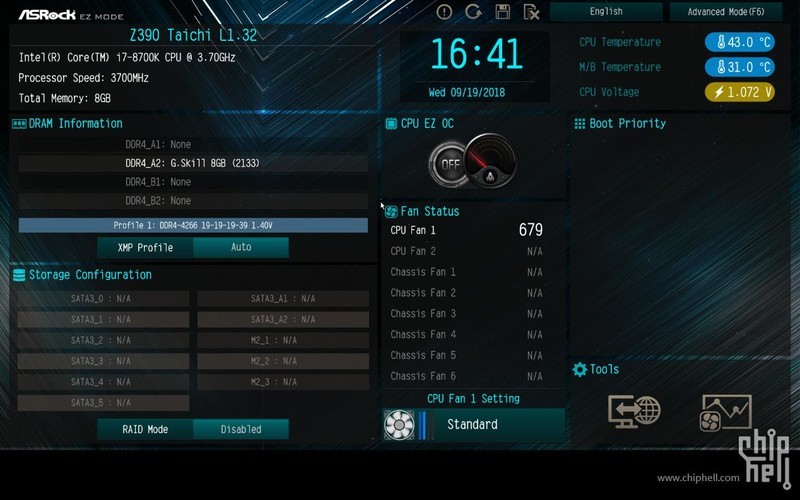

进入BIOS设置界面默认处于Easy Mode(简易模式)下.

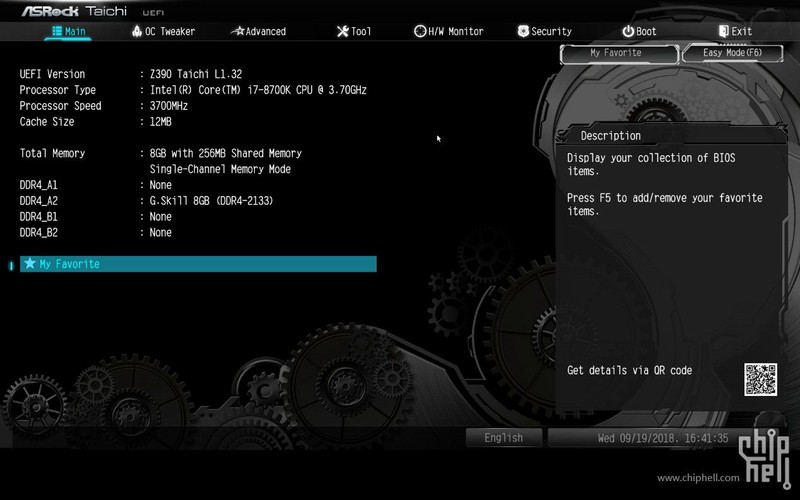

进入Advanced Mode(进阶模式),Main界面(主菜单)有简单的系统信息.

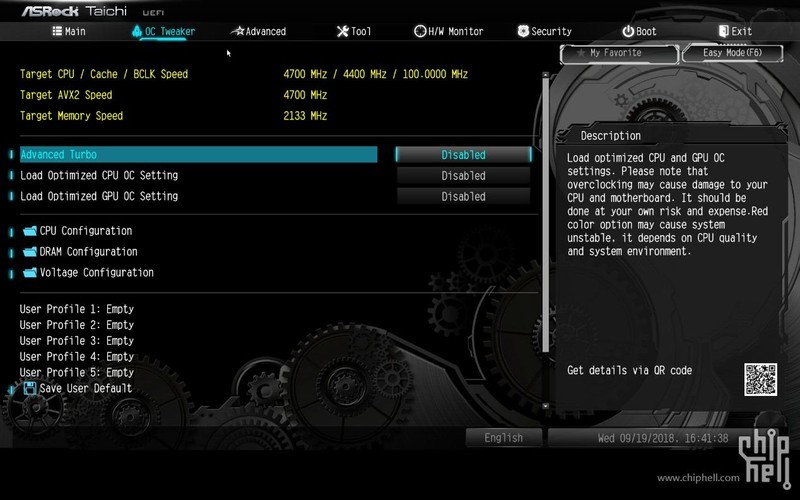

进入OC Tweaker超频界面,可以选择一些自动超频和预设超频设置.

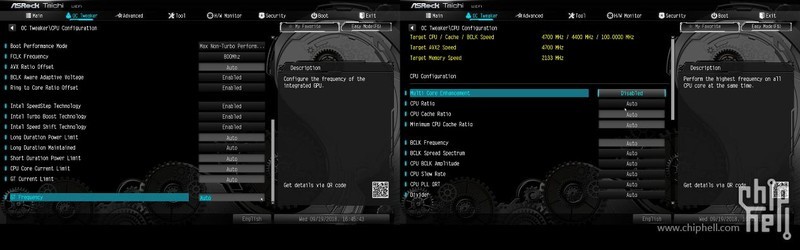

CPU设置界面.

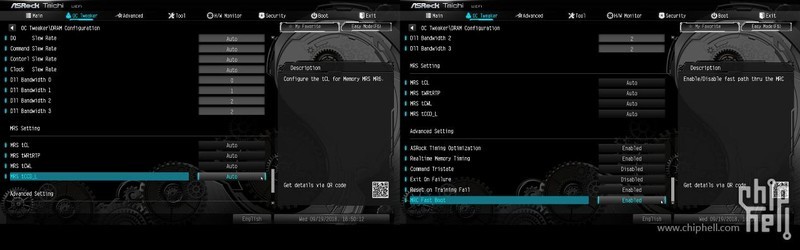

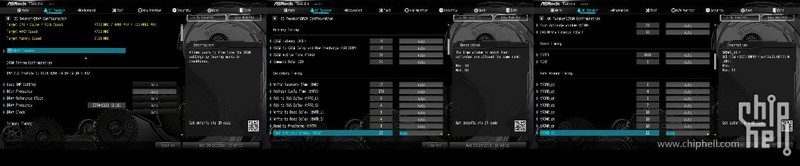

内存参数调整,选项十分繁多.

电压模式,默认使用Stable(稳定)模式,调整至OC(超频)模式解锁跟多选项和更广调节范围.

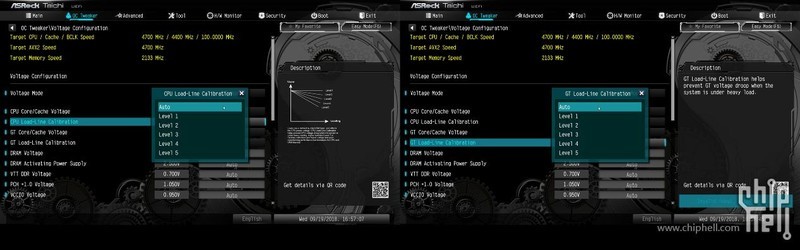

CPU及核显可选5级电压补偿设置.

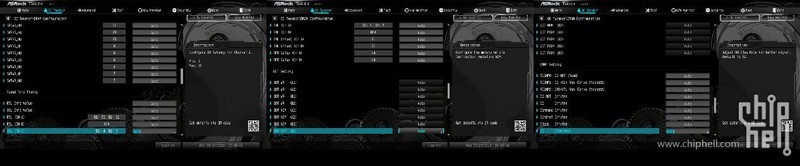

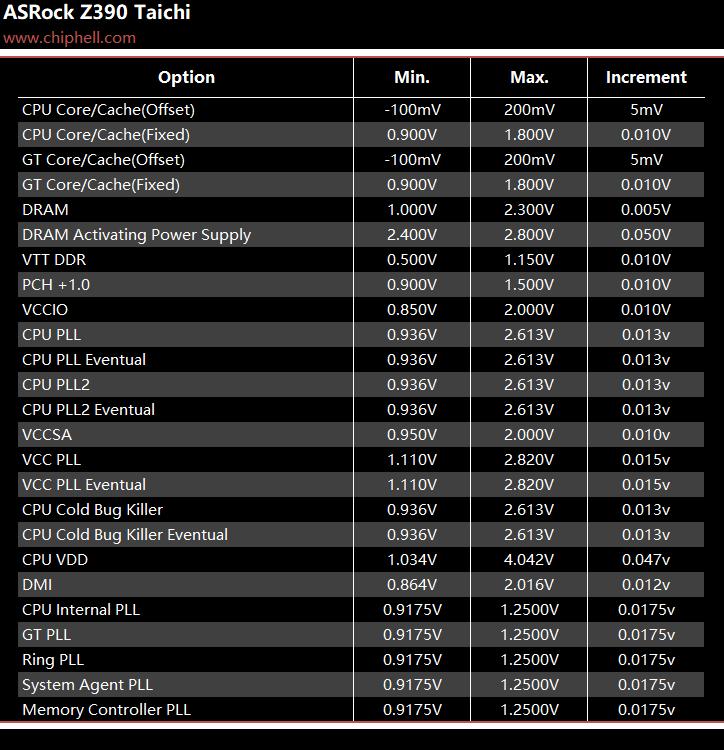

OC模式下电压调节范围如下表所示,不仅选项琳琅满目,而且调整精度也很高.

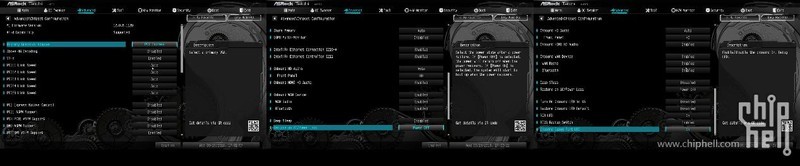

Advanced界面,比较常规的板载设备设置.

CPU特性设置.

芯片组及板载设备设置.

工具界面,有RAID设置和BIOS升级备份相关内容.

监控以及风扇调节界面.

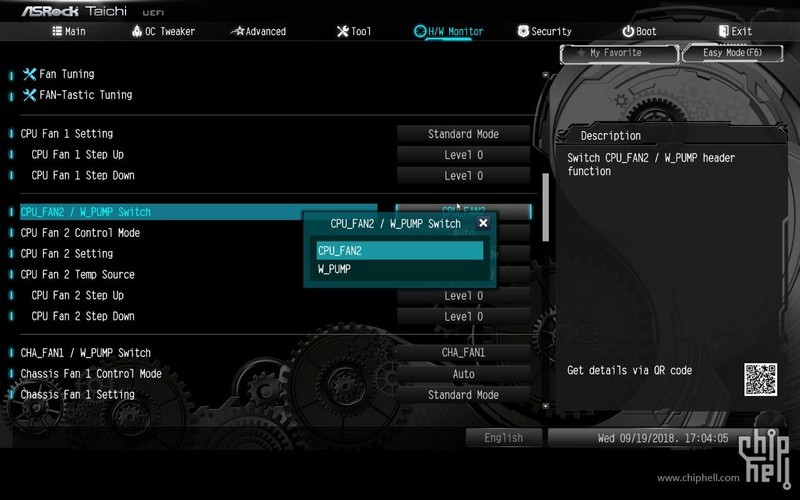

可以选择4-pin PWM接口连接的设备为风扇还是水泵,以让主板做出更佳的调节.

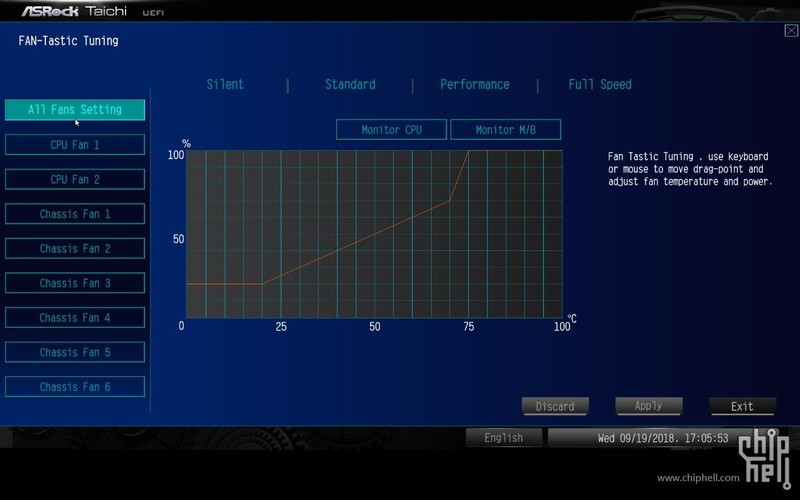

新增了图表化的风扇调节界面.

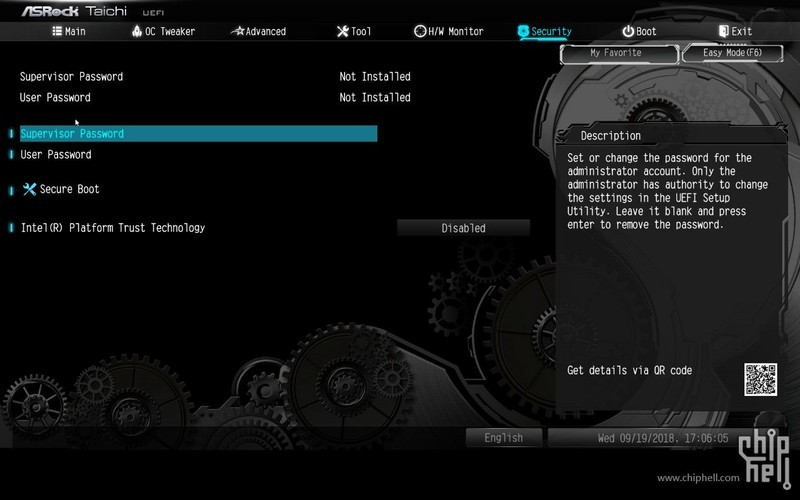

系统安全设置界面.

启动选项界面.

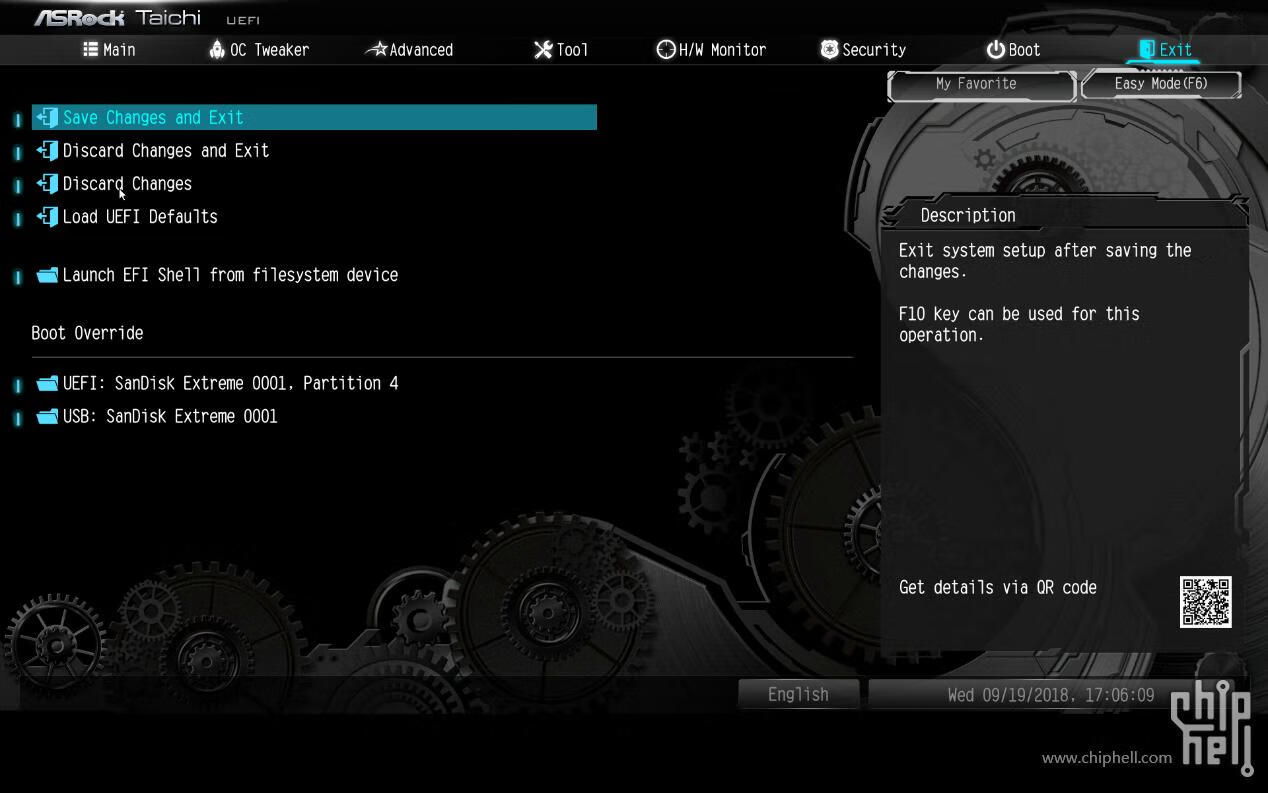

保存退出界面.
