| 发表于 2015-01-22 22:49:26 楼主 | |
|

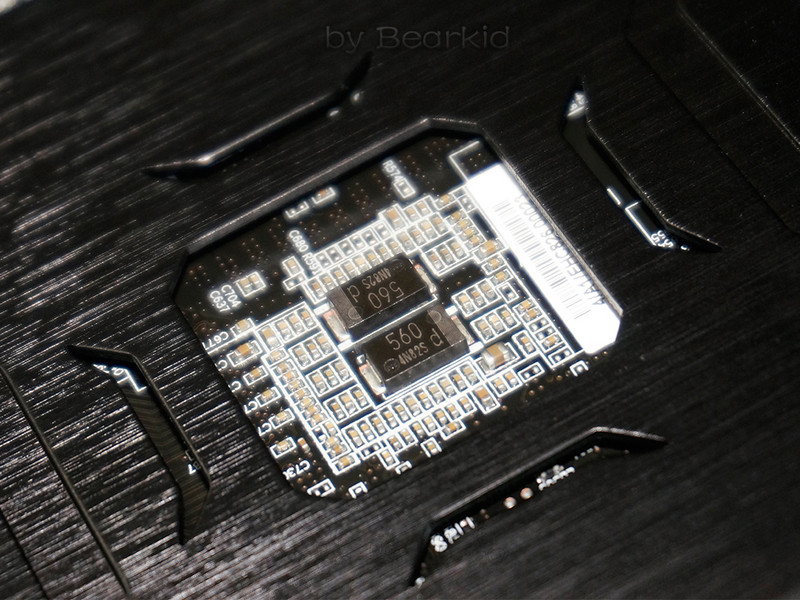

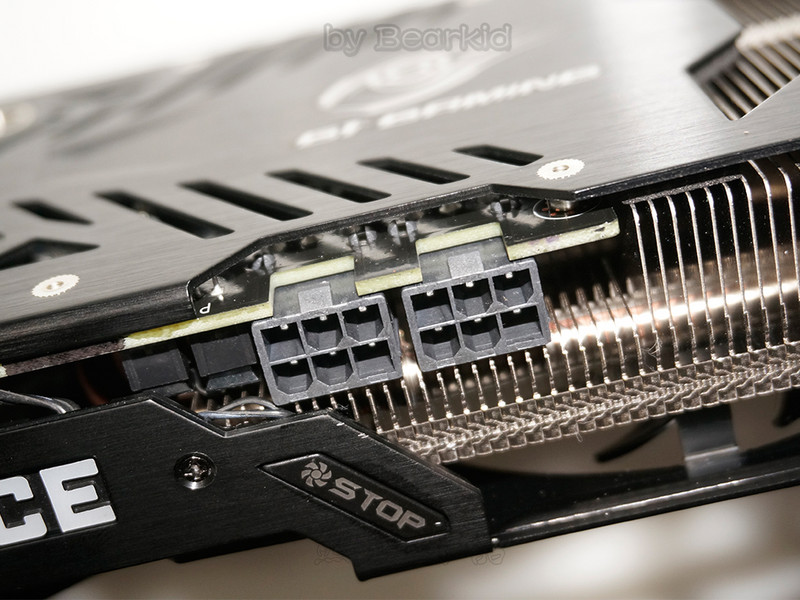

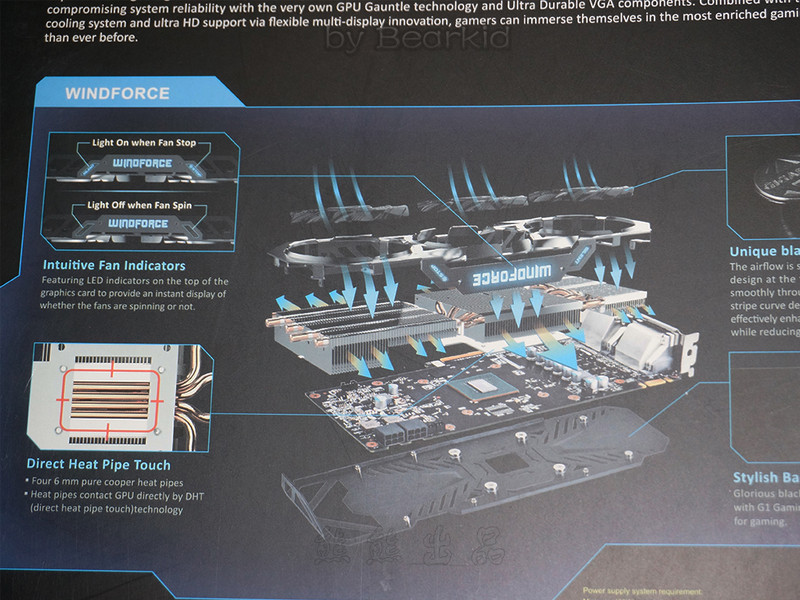

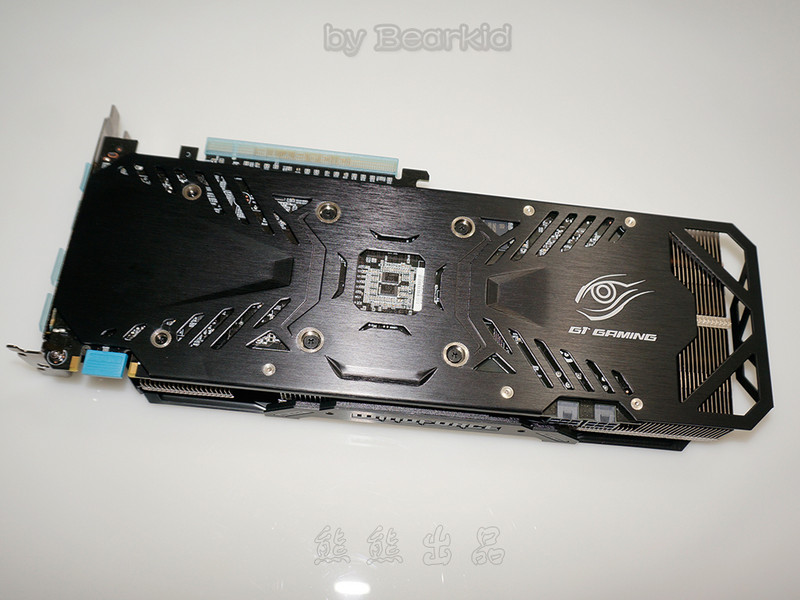

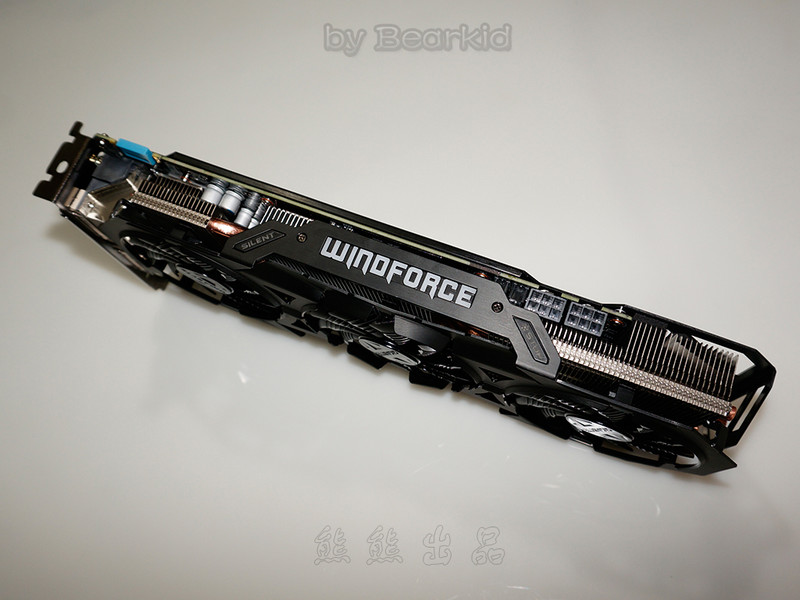

续GTX 980、GTX970发布后，九系列的老三：GTX960今天也正式发布了，小熊有幸拿到一张技嘉的技嘉GTX960 G1 Gaming，开箱和大家分享一下，当然会拆解了。 背面的一些介绍，不过并没有显卡规格的介绍。 不过写着可以支持DX12，当然要win7是不行了，系统也得升级啊！ 技嘉的三风扇“风之力”散热器的介绍，4跟热管，貌似和技嘉GTX970 G1使用了相似的散热规格，当然不是技嘉GTX 980 G1那种“完整版”的风之力。 打开外面的彩装，里面还有黑色的盒子。 包装不错，减震缓冲做的很到位，以抵御快递的暴力。 拿出显卡，附件都在底下的小盒子里。 附件不多，只有2跟6pin转大D的接线、说明书、合格证和光盘。 显卡本尊了，整体为黑色，外形并不算太张扬，做工出色，外壳为铝制。 霸气侧漏一下。 显卡采用了DVI*2+DP*3+HDMI的多接口组合，能够轻松实现单卡多屏幕输出，这个技嘉980、970的配置是一样的，一点没缩水。 铝制的金属背板很拉风。 mosfet部分的散热是和显卡散热连在一起的，非常出色的设计。 散热器还具备LED灯和技嘉980、970的配置也是一样的，不过注意2边还多了点东东，下文我在说明。 呵呵，双6pin供电，不是说好的120w嘛，看来是“超超超”的节奏了！ 只有一个“JJ”，注定只能双路SLI了。 聚合物电容。 如果背板上的小眼睛也带led就好了。 下面开拆了 回复可见更详细的拆解

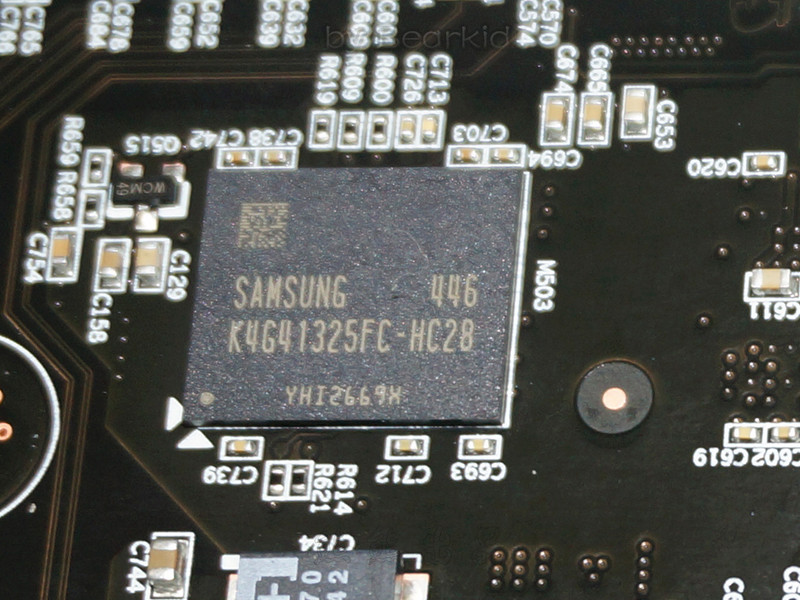

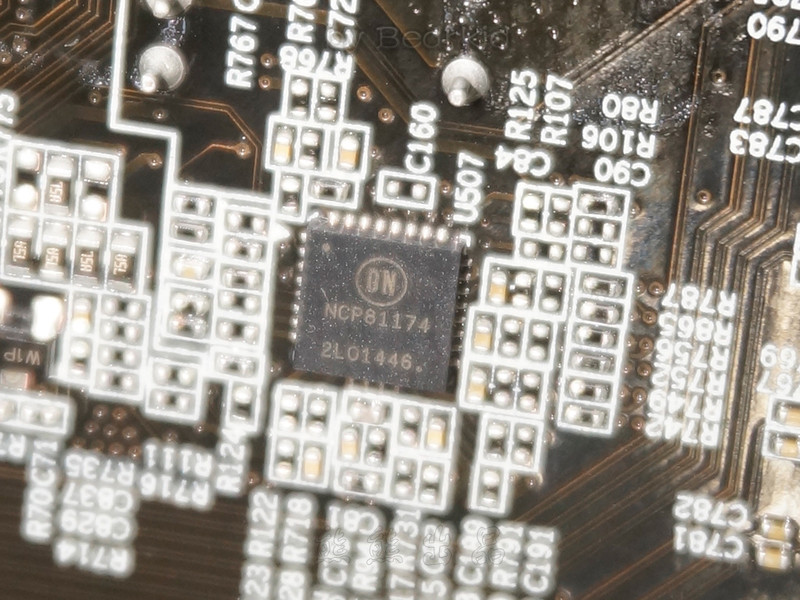

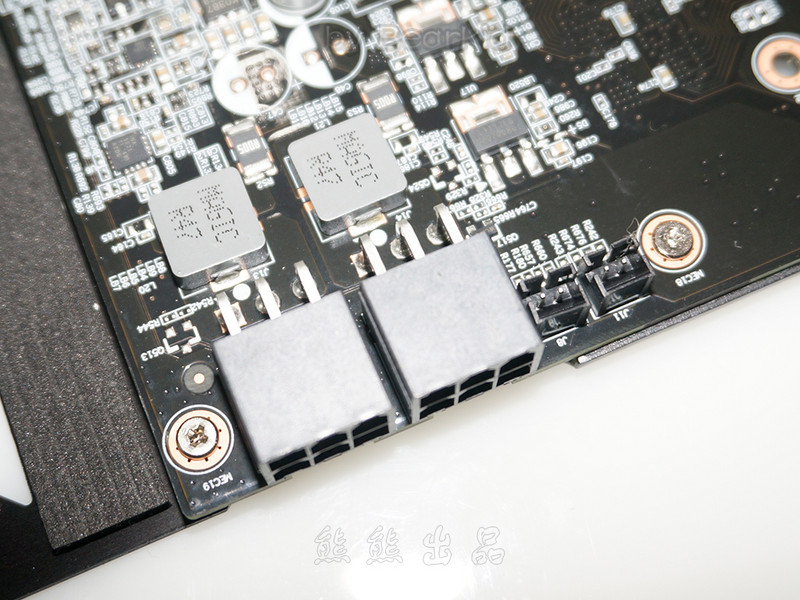

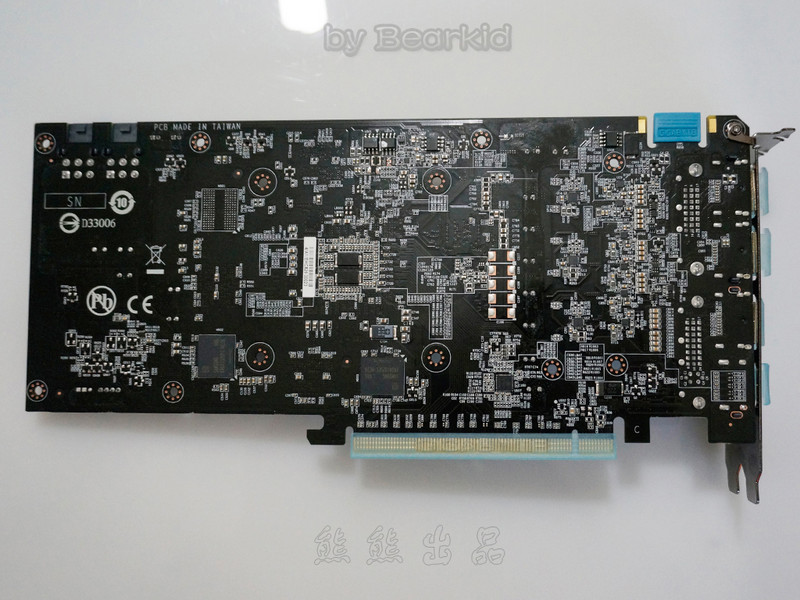

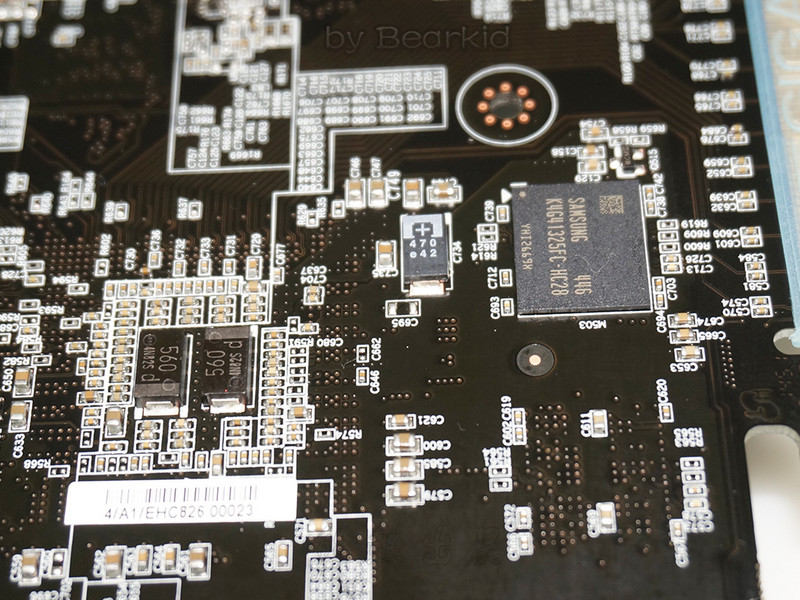

核心的6相供电位于左侧，每一路配备1上2下的Mosfet，并全程采用贴片式电感（魔术电感），电容为日系的尼吉康LF。 双6pin供电的右边有2个2pin的供电，是显卡的led灯。 显存的供电和技嘉970相比减少到1相。 PWM主控为安森美出品的NCP81174 核心代号GM206，14年47周，大概是12月份生产的。 背面密密麻麻的电器原件。 显存采用了星空体育平台K4G41325FC-HC28，其中32代表位宽了，正面2颗，背面2颗共4颗32bit的显存，组成了128bit，2GB的显存容量。 同时注意到正反面各留了一个显存控焊点，如果补齐就是192bit，3GB显存，难道是传说中的960ti吗。

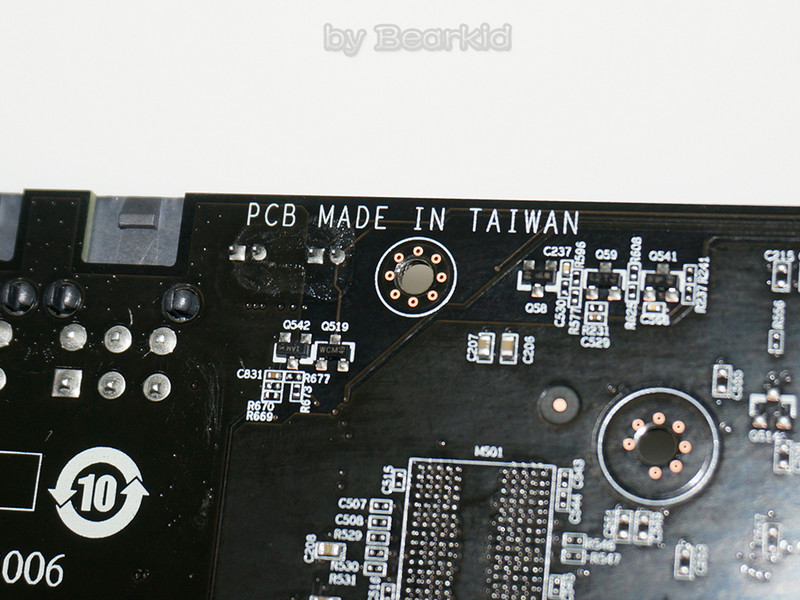

再来个密密麻麻的。 PCB核心后高导聚合物电容搭配，提供更好的滤波效果和动态性能。 PCB出生在宝岛台湾 评分：+Z金豆 7 已有 3人参与评分 |
|
楼主热贴
个性签名：无
|
| 发表于 2015-01-22 22:50:08 1楼 | |
|

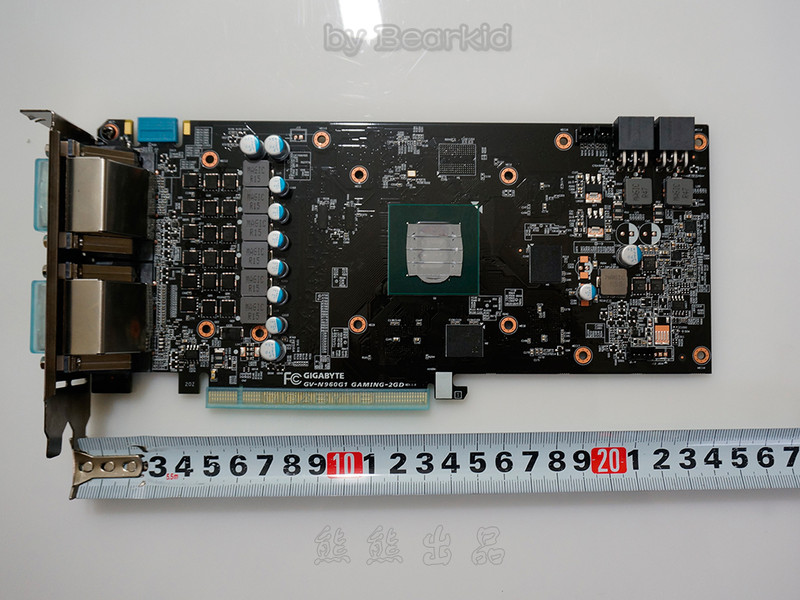

PCB不算长只有24cm左右。

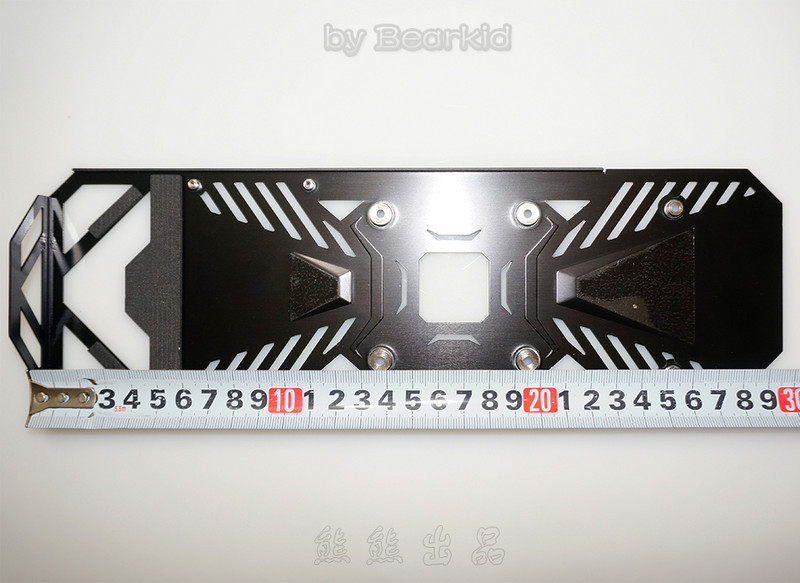

背板长29.5cm，也是显卡的安装尺寸了。 风扇罩正反面，风扇罩也是铝制的，很轻。
|
|
| 发表于 2015-01-22 22:50:13 2楼 | |
|

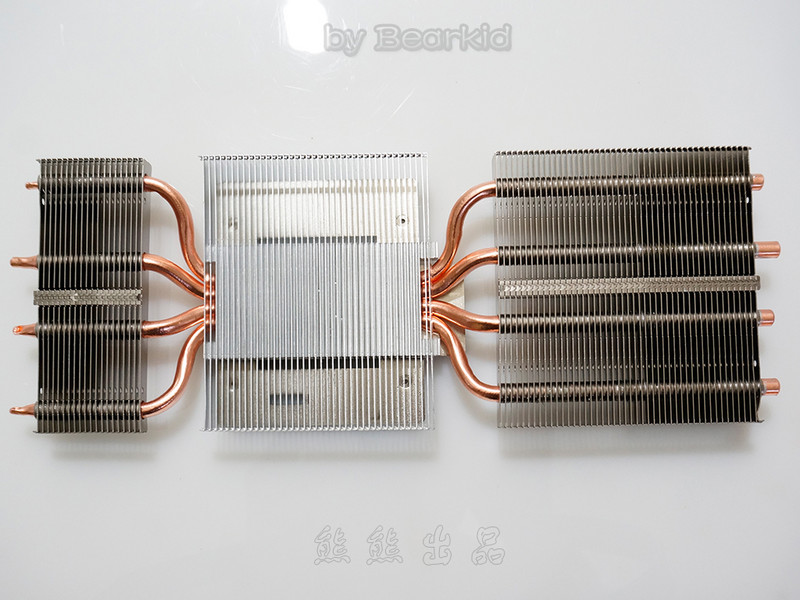

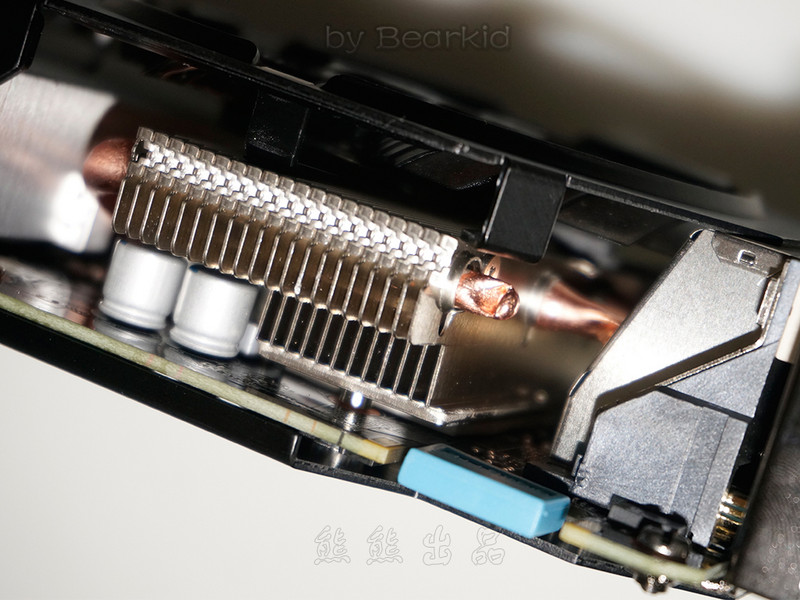

新一代风之力散热器，三风扇搭配4根6mm热管，使用了热管直触技术，最右侧为MOSFET的散热器与主散热器是一体的，同时三风扇也做到了全覆盖。没有技嘉GTX980的风之力散热器豪华，应该和技嘉GTX970 的散热器一样。 散热器赏析 |
|
| 发表于 2015-01-22 22:50:18 3楼 | |
|
自己的配置如下： 装好了

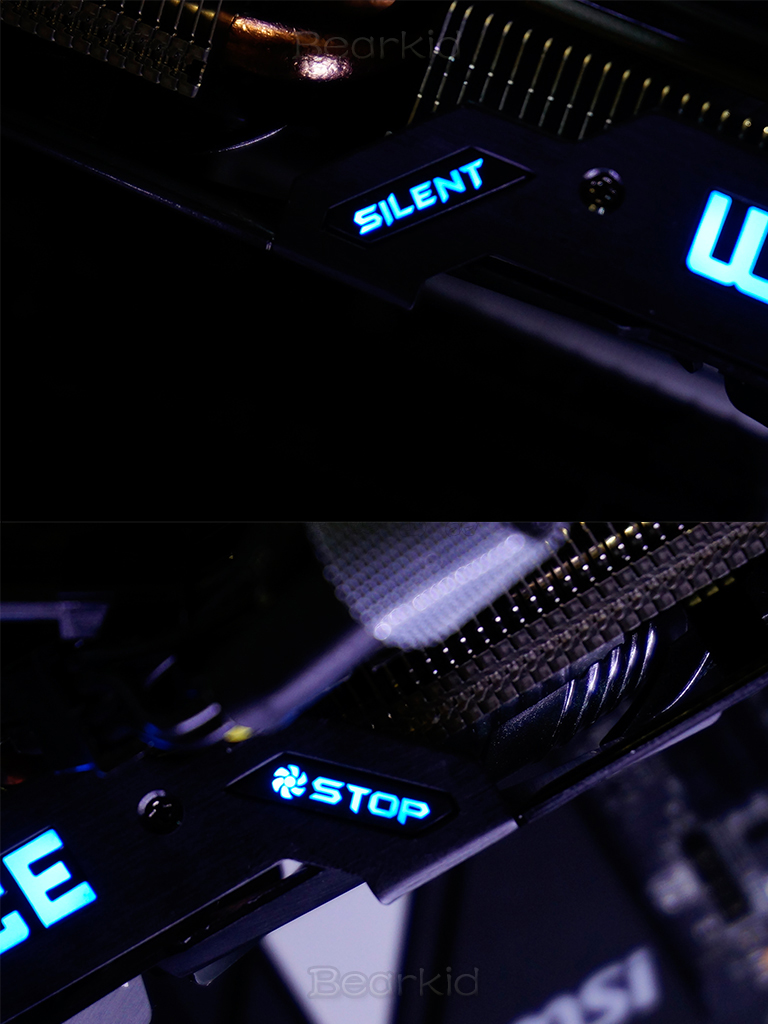

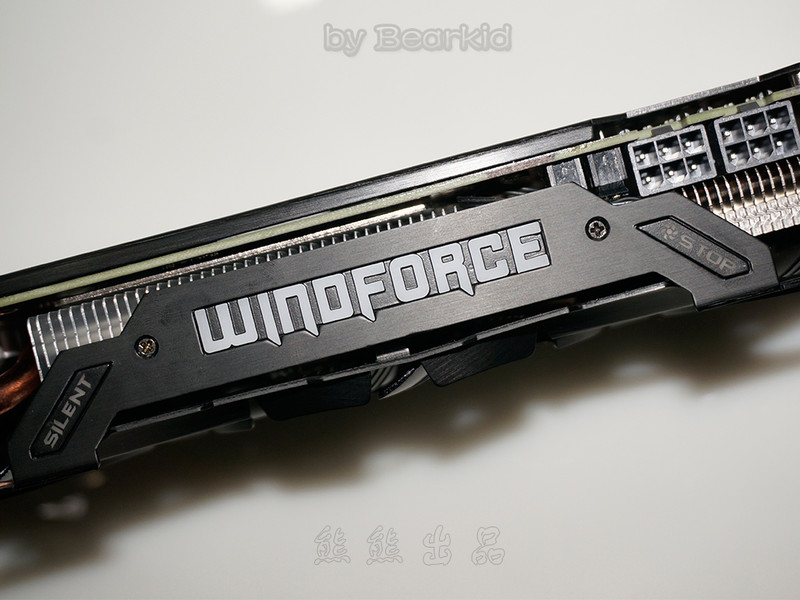

亮机 风之力的LED还是很亮眼 注意win of force的两边还有led的灯，一个是SLIENT（安静）、一个是STOP（停止）。 当温度下降到31-32度时，这2个灯亮起，风扇完全不转，做到真正的静音。 性能测试见下文 来尝尝甜品吧！-技嘉GTX960 G1 Gaming 性能测试 |
|
