DIY显卡全覆盖式水冷头

  近期因要在二城市间往来生活，游戏发烧友需在二地都装上能玩得动游戏的主机，笔记本有考虑过，但因散热和价格问题而否决了。决定加装一台水冷台式机，装机的基本原则是，性价比高、够用就可以，电脑硬件是时间贬值比损耗贬值要快，没必要用顶级的配件，原来用开的电脑配置是CPU E3-1231 加960显卡，游戏开中至高画质，基本也可以玩了（多玩坦克世界等），新机就选I5-9600KF+1660显卡就行了。

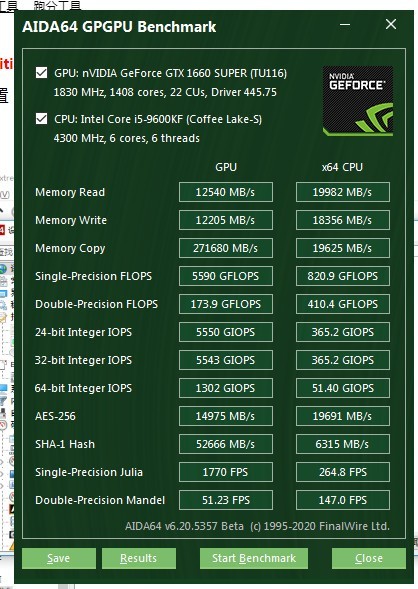

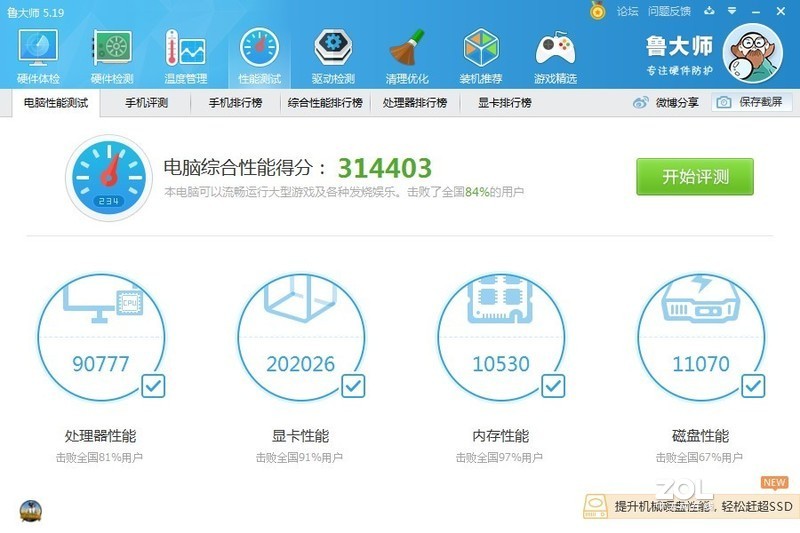

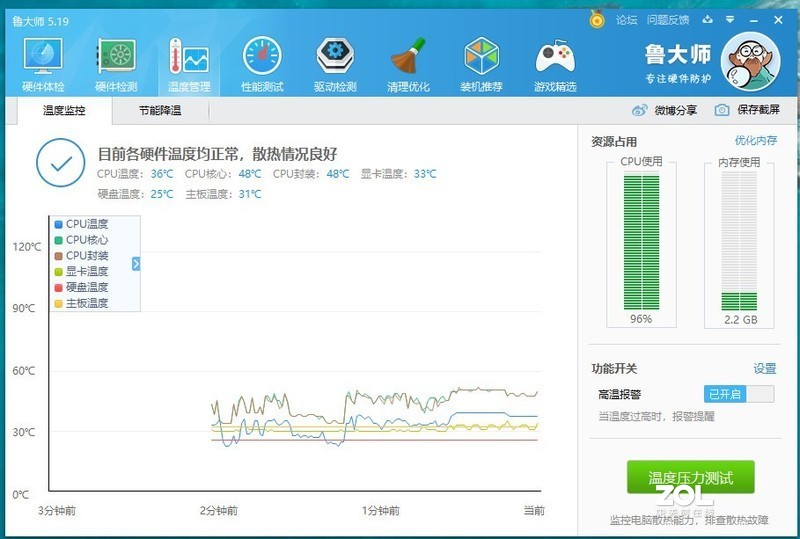

水冷机已装过三台，已经非常熟悉，水冷配件其他好办，显卡冷头难配，一是价格贵全覆盖一体式要500多元，二是不一定合适安装，在查找显卡冷头的过程中，查到了X宝上的某小店，可定制显卡冷头，价格也不太贵，冷却方案可行，本来想就入他的货，没想到店主是个理工直男，开口没二句就伤人，让我先拆显卡再与他谈，搞到不欢而散，其实那时我还没买显卡，计划是先选好能装的冷头再配选显卡（合适装得上的冷头少）, 一气之下决定自己DIY,比他的方案改进了，效果也好很多，测试了几种软件，CPU和显卡温度没超过50度，比我的预期要好很多，而且DIY冷头的重量也比市售的一体水显卡冷头轻，安装更加牢固，成本100元内。

在此也要感谢那个店主，方案是他先搞出来的关键是还试验过可行，如他能看到我这编文，改进的方法可以参考下，毕竟他是做产品作生意的。

配图说明：

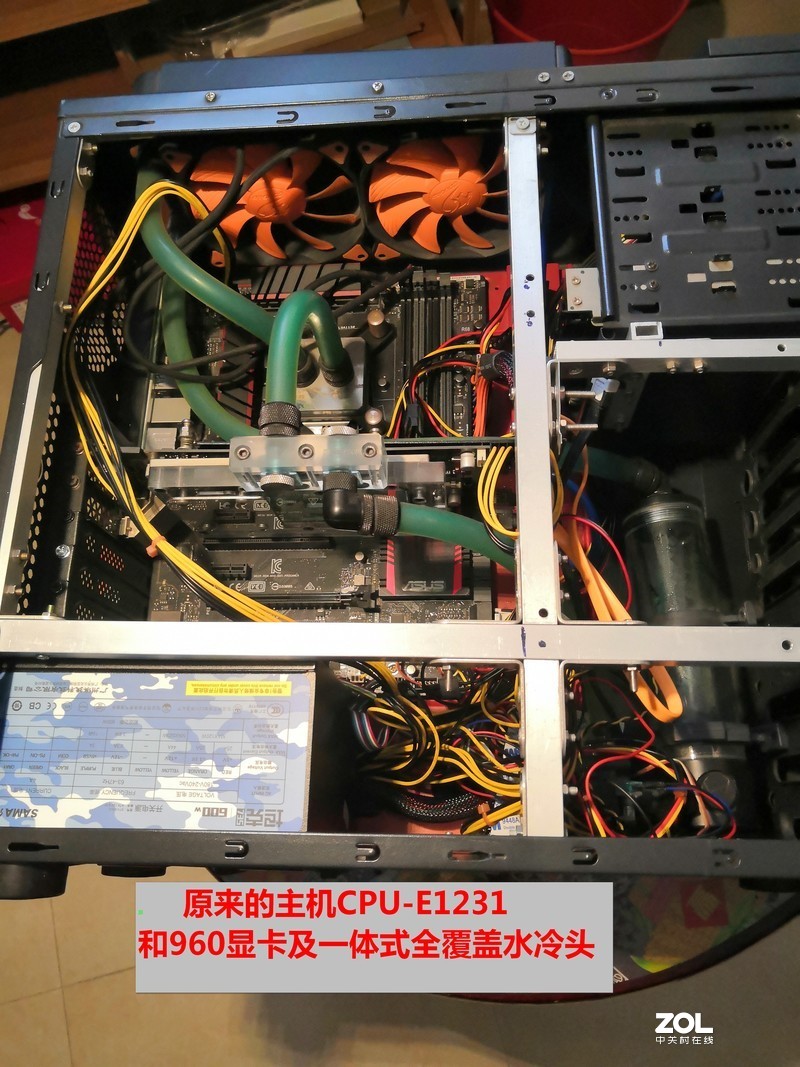

原来三年前装的主机是用市售的一体水显卡冷头, 颜值高但比较重，效果一般，主要係好贵。

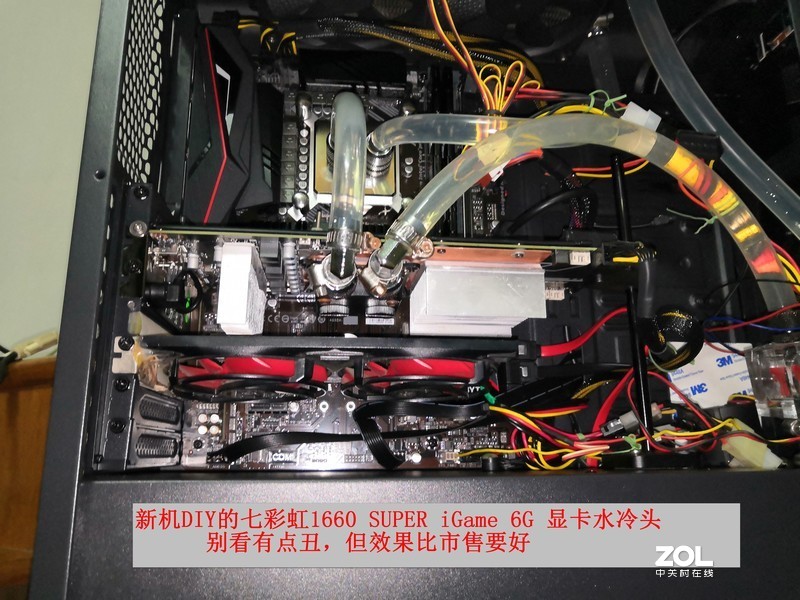

主角出场，有点丑，但效果好，主要係价钱平。显卡电源和显存都装有加大的散热片，用废旧的CPU散热器改造的。

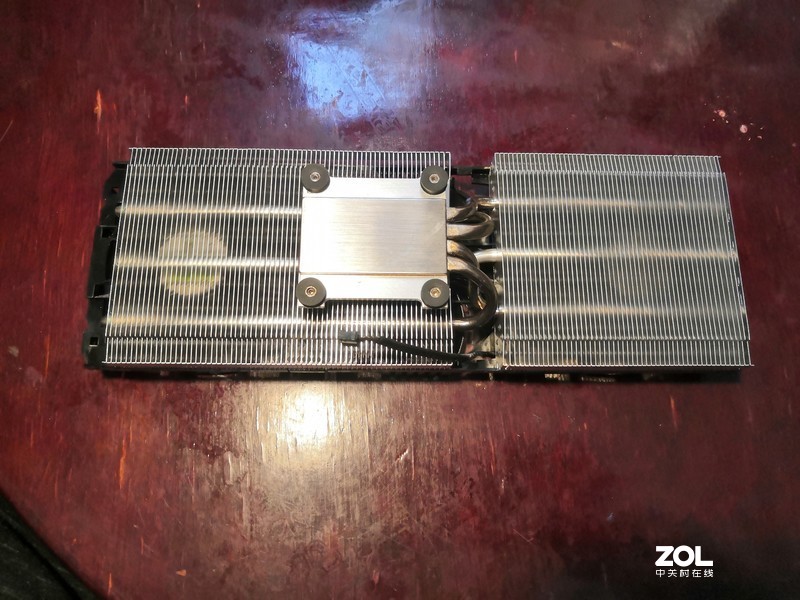

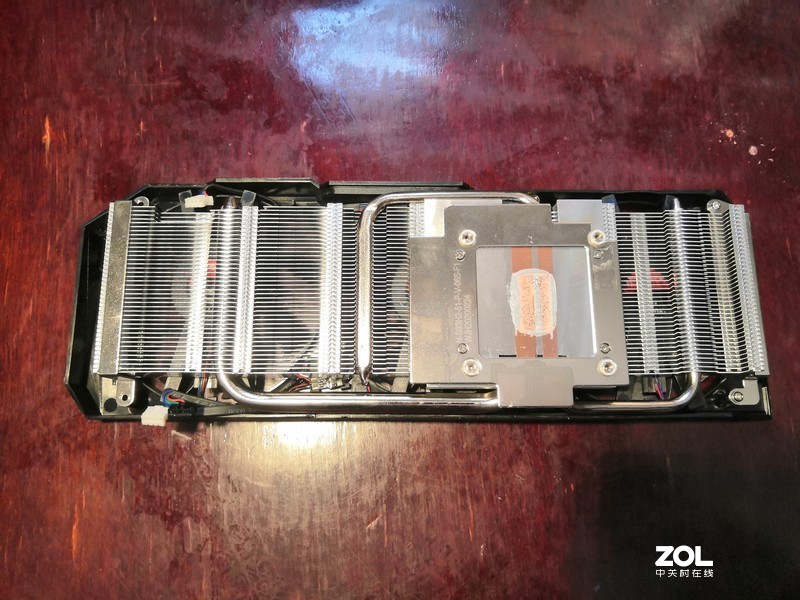

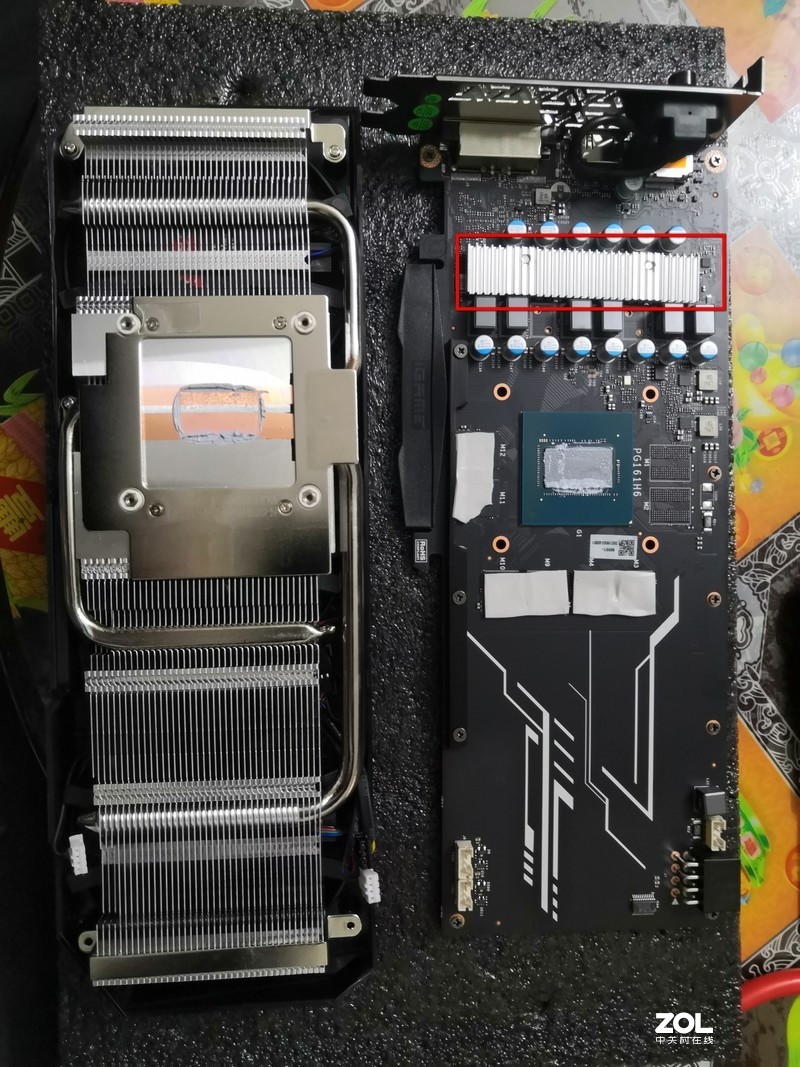

拆开后显卡，散热器的接触面好清楚，DIY就是制作相同的水冷接触面，注意看清楚显卡原装电源散热片是很小的一片。

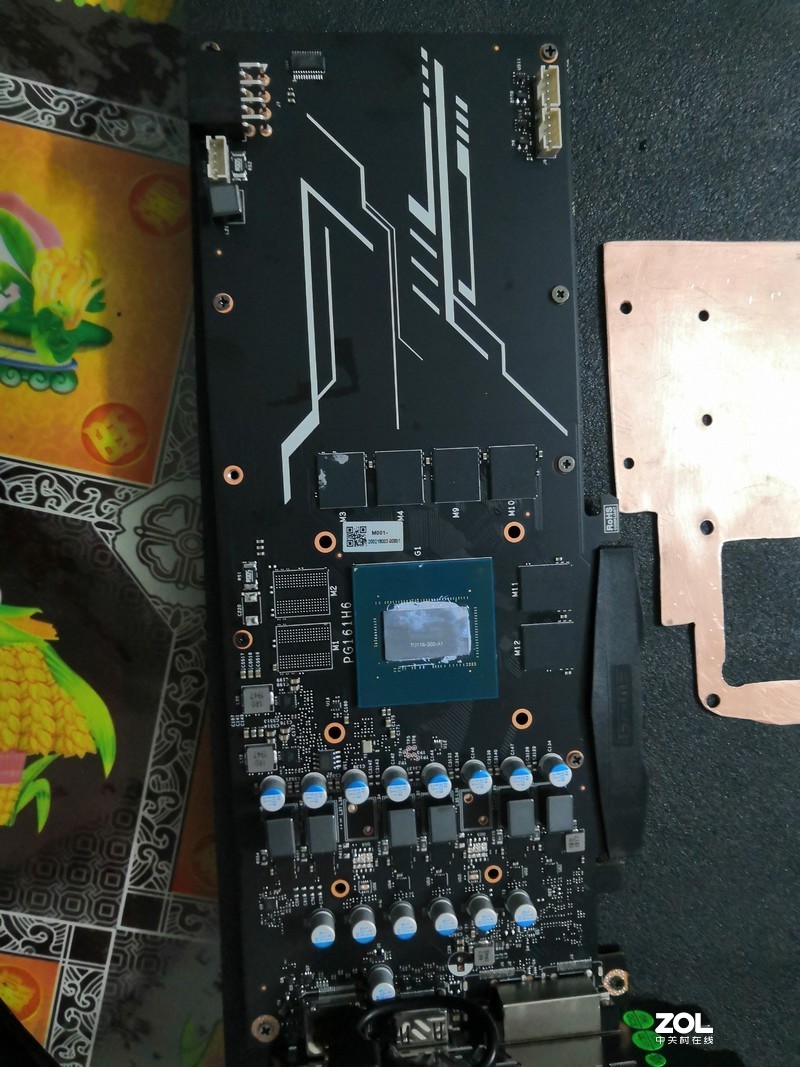

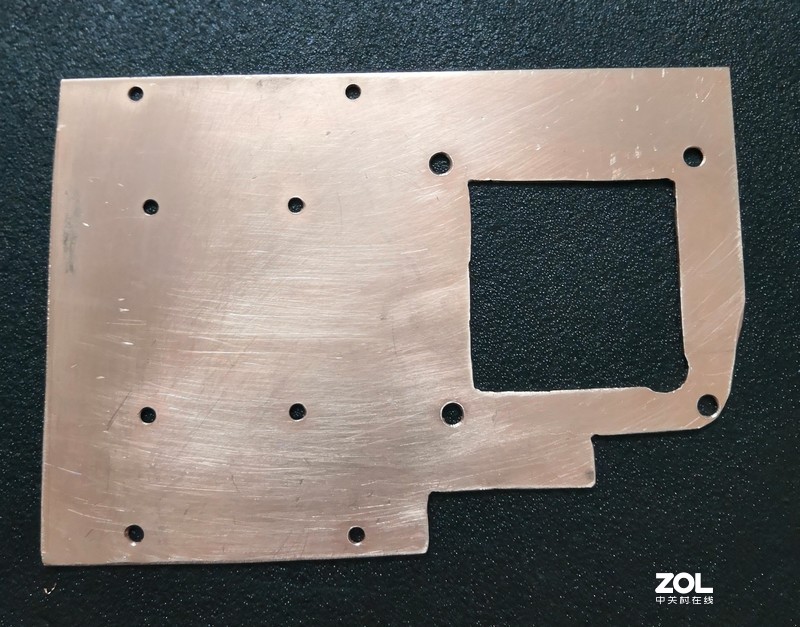

用铜片量好位置制作，外出请人激光切割加工效果更好，其实也没必要，工差要求并不高，开孔稍微大一点，留点余位对得上螺丝位置就行。我制作的铜片的接触面比X宝上的某小店和原装的散热器都要大多。

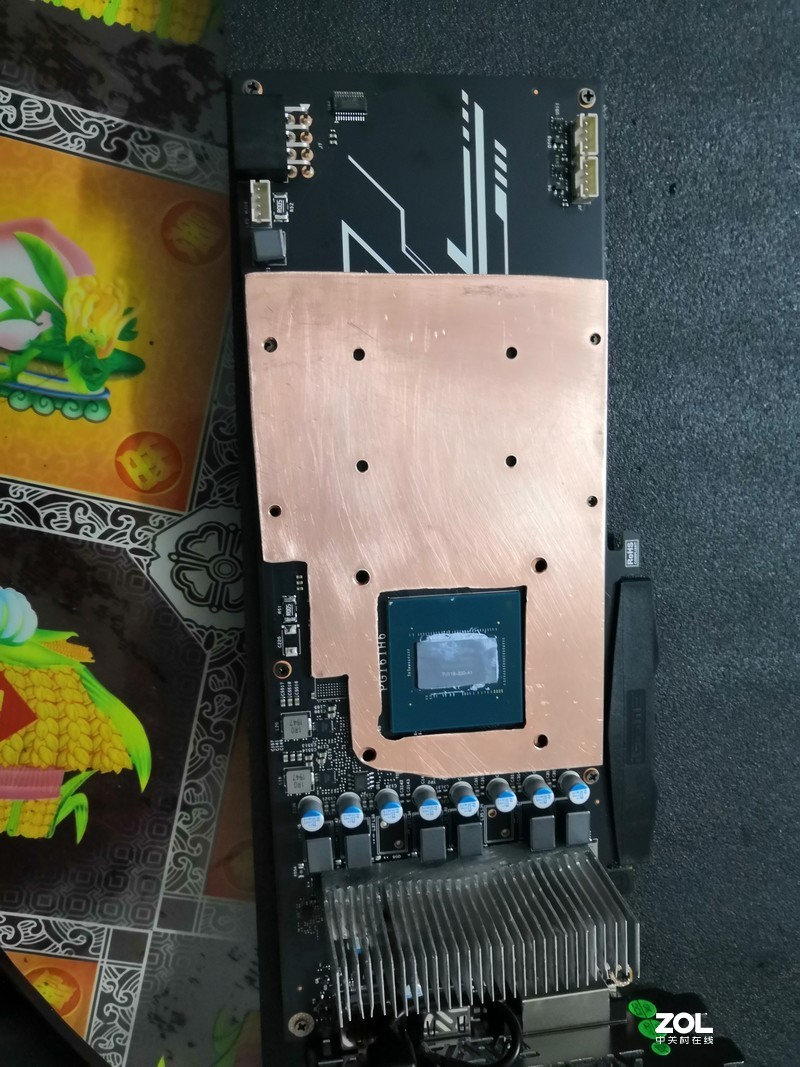

铜片实际只是用来帮助显存散热的，关键是让显卡水冷头既要接触中央芯片。同时又要接触铜片。显存位置要垫软的导热硅胶垫片。

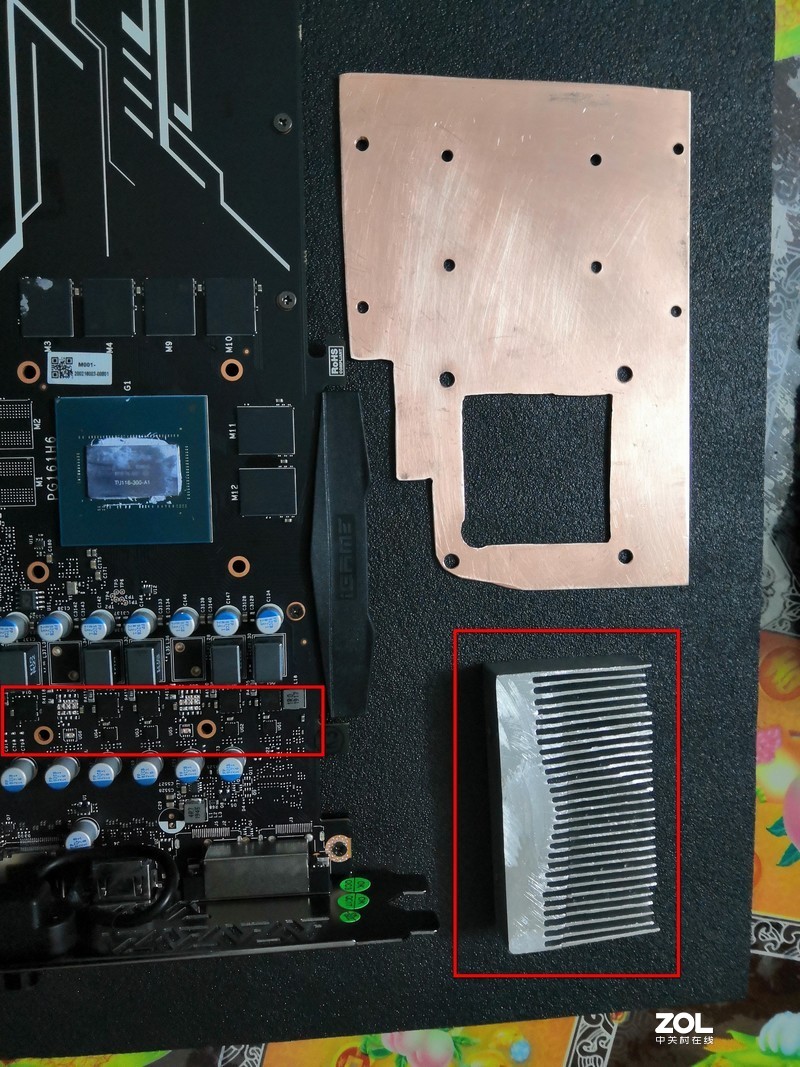

加大的电源散热片，要上二个螺丝并攻牙拧紧，后来係使用中发现显卡电源才是最热的，因这部分没水冷，加大的散热片是做对了。
装上了的电源散热片。

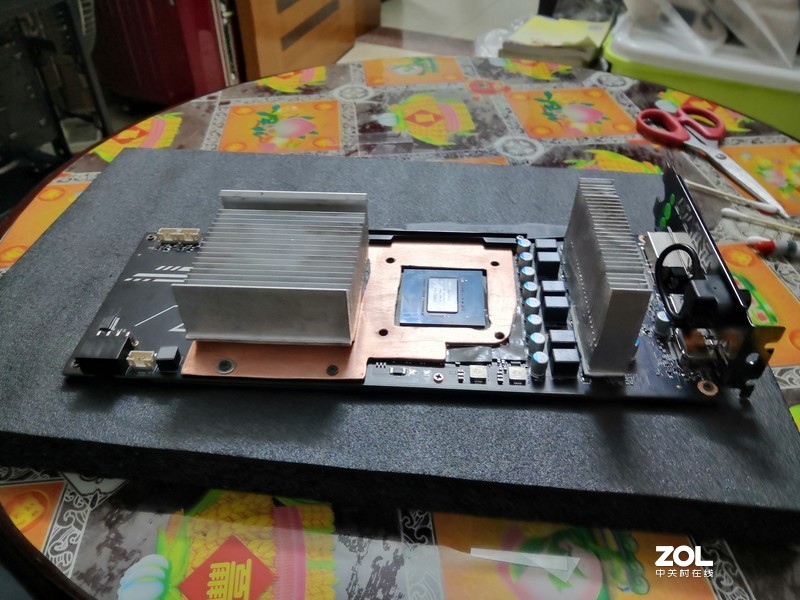

铜片的上方再加装个散热片，反正显卡这边是空的，加强效果，因担心水冷头只接触到铜片内孔方口周边很小的位置，不一定能带走多少热量。


再装上水冷头就是这样一来了。（这种水冷头65元）

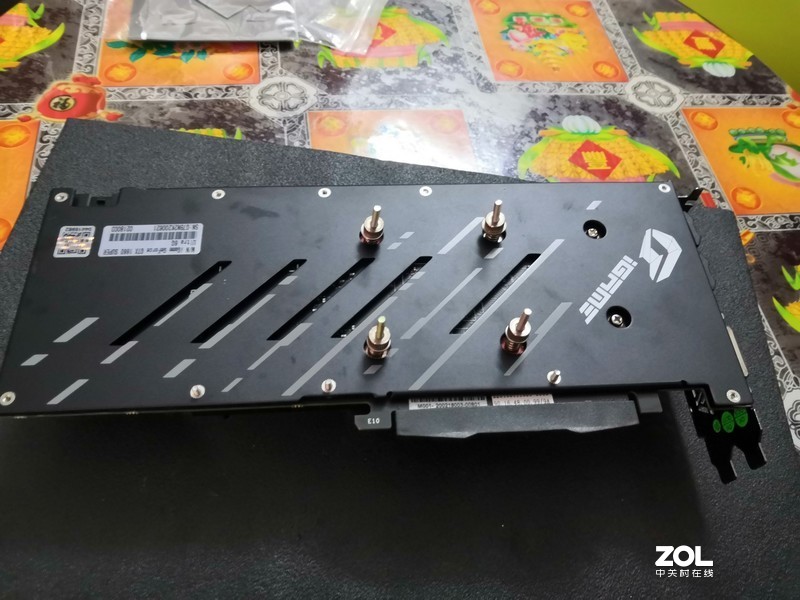

铜片有多个螺丝位固定，实际上起到加固显卡的作用，而市售的一体水显卡冷头就靠这4个螺丝了，看见都不太放心。

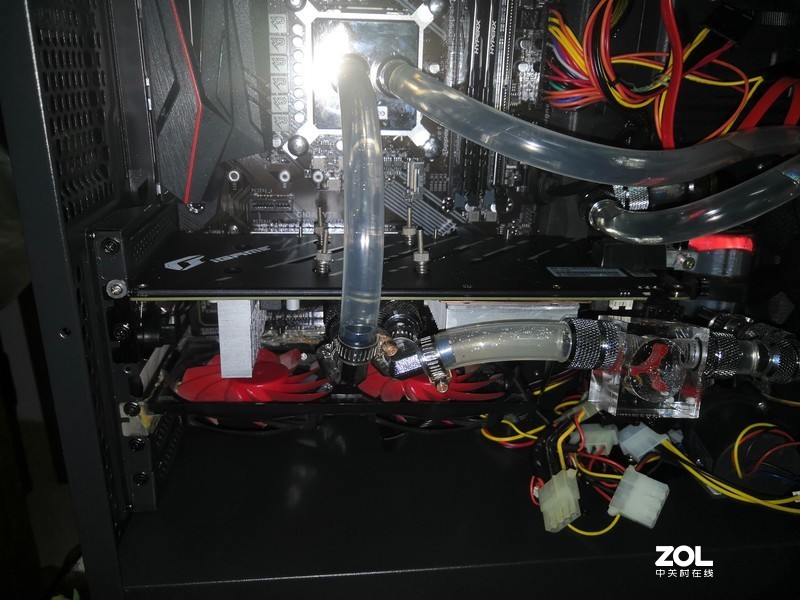

后面再加个显卡伴侣风扇。

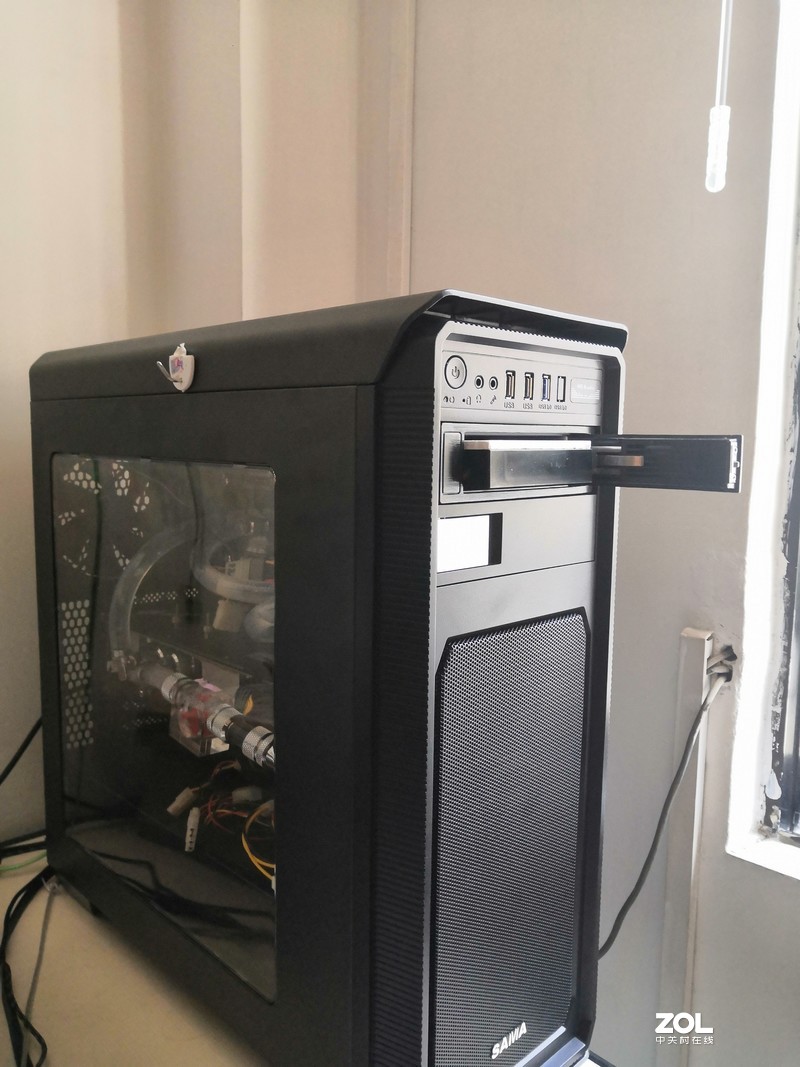

我一直不用大容量硬盘，而分别使用多个硬盘，因觉得硬盘是易损耗件，有使用寿命，分开使用总的寿命更长，而且更符合安保要求，不同的内容放在不同的硬盘内，用硬盘抽取盒更换使用也很方便。


备用的硬盘。
